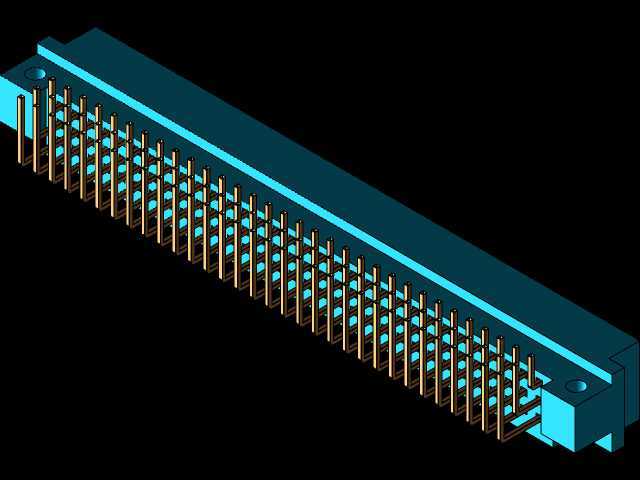

96位2.5mm间距板对板连接器结构设计

　　这款高密度板对板连接器在工业控制板卡、通讯设备主板、嵌入式计算模块的板间互联场景中应用十分广泛，主要承担两块平行印制电路板之间的信号与小功率电源传输作用，在紧凑型设备的内部堆叠设计中，这类短间距多pin连接器能够大幅压缩板间占用空间，相比传统排线互联方案，直插式的板对板连接具备更高的连接可靠性与信号完整性，能够适应一定程度的振动工况，避免长期使用后出现接触不良的问题。

　　从结构设计角度来看，这款连接器采用2.5mm的标准pin距，总共排布96个接触插针，插针采用镀金铜合金材质，既保证了良好的导电性能，也提升了接触部位的耐磨与抗氧化能力，插针采用直插式设计，焊接端适配标准PCB过孔尺寸，能够兼容常规波峰焊与手工焊接工艺，降低生产端的加工难度。连接器主体采用高温热塑性塑料注塑成型，绝缘本体具备足够的结构强度，同时能够耐受焊接过程中的高温冲击，不会出现壳体变形、pin位偏移的问题。本体两侧设计有定位凸台与安装固定孔，在装配时能够先通过凸台与PCB上的定位孔完成预定位，再通过固定孔加装螺丝完成连接器与板卡的刚性固定，避免插合过程中连接器受力偏移导致插针弯折。

　　在安装边界设计上，这款连接器的本体宽度控制在适配双列插针的最小尺寸，插针伸出本体焊接端的长度统一为标准3mm，能够适配1.6mm至2.0mm厚度的常规PCB板，插合端的插针有效接触长度为2.5mm，配合母座端的弹性接触结构，能够保证插合后每个pin位都有足够的接触压力，即使在设备存在小幅形变的情况下也能保持稳定接触。连接器本体的高度经过精准核算，两块板卡通过该连接器完成连接后，板间净距离能够控制在5mm左右，给板卡表面的表贴元器件预留出足够的避让空间，避免板卡堆叠时出现元器件干涉的问题。

　　设计过程中需要重点考量插针的位置度公差，96个插针的位置度偏差需要控制在0.1mm以内，否则会出现插合困难、个别pin位接触不良甚至插针弯折的问题，绝缘本体上的插针安装孔采用高精度模具成型，孔位与插针采用过盈配合，避免插针在装配、使用过程中出现松动退pin的情况。本体边缘做了导向斜角设计，在公母座对插过程中能够起到自动导正的作用，降低装配时的对位难度，即使存在小幅对位偏差也能顺利完成插合，不会损伤插针结构。接触区域的插针设计有倒刺结构，与母座的弹性簧片接触时能够形成多点接触，有效降低接触电阻，减少高速信号传输过程中的信号衰减，同时提升抗振动冲击的能力，在车载、工业设备这类存在持续振动的使用场景下，也能保持长期稳定的连接性能。

　　在实际选型应用中，这类96pin的2.5mm间距连接器通常用于传输并行数据信号、低速控制信号以及小电流电源回路，单pin的载流能力能够达到3A，满足多数板卡间的电源传输需求，绝缘本体的耐电压性能能够达到1000V以上，足够应对常规低压工控、通讯设备的绝缘要求。建模过程中需要准确还原每个插针的相对位置、本体的安装孔位、定位凸台的尺寸以及导向结构的角度，这些细节直接影响到后续结构设计时的干涉检查、PCB封装匹配以及装配模拟的准确性，如果模型尺寸存在偏差，很容易导致实际生产时出现连接器无法装配、与周边元器件干涉的问题。
