多按键圆形安装面板结构设计

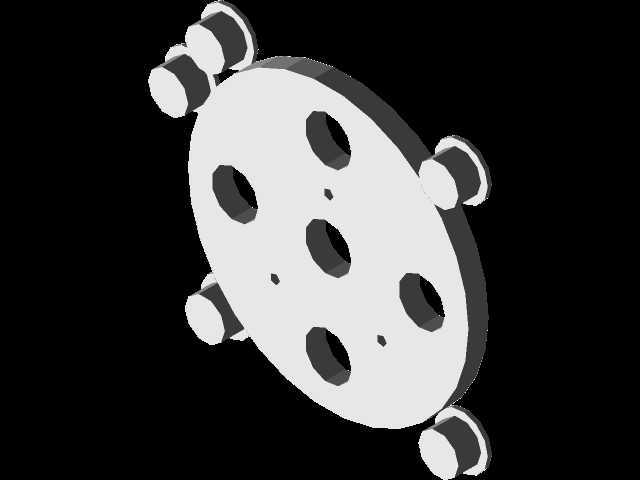

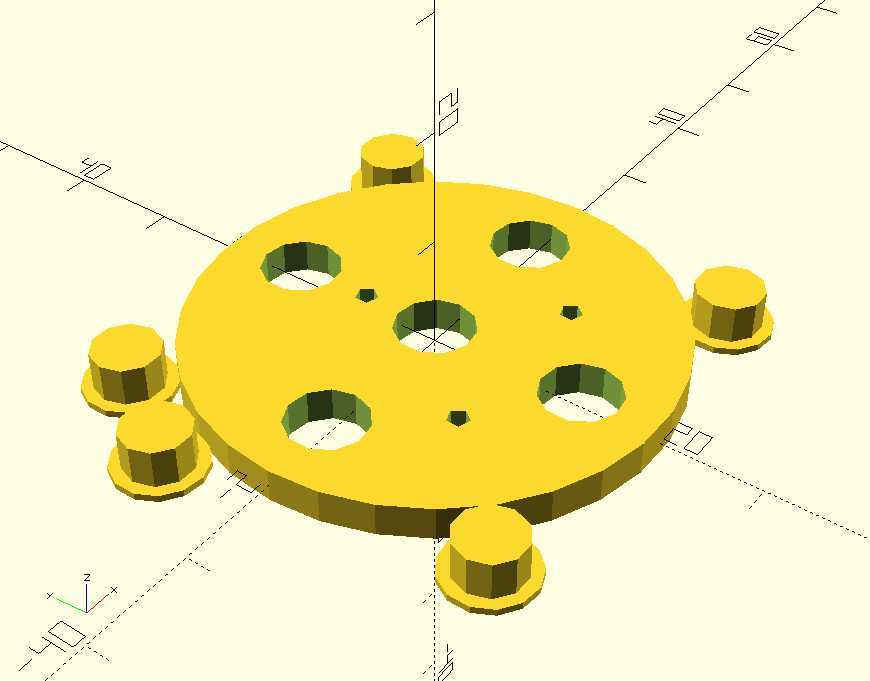

　　这款圆形按键安装面板，最初适配音频设备的顶部操控区做备用替换件设计，实际可拓展覆盖多类需要集中布置按键的操控场景，比如小型滚齿机的操作端控制面板、台式实验设备的启停操控区、小型电子装置的功能切换面板都能适配，核心是解决多按键集中排布时的安装定位、操作防误触、结构强度平衡的问题。从结构设计逻辑来看，整体采用圆盘式基体做承载，六个沿圆周均匀分布的凸台结构是按键的安装位，每个凸台做了两级阶梯设计，下层阶梯直径略大于上层，既可以在装配时嵌入设备外壳的对应沉孔做周向定位，避免面板安装后出现转动偏移，也能给按键的按压行程预留足够的下沉空间，防止按键按到底时和基体发生硬磕碰。基体上均匀分布的五个大尺寸通孔，是对应五个功能按键的让位孔，

　　孔位和凸台位置一一对应，孔径比按键的按压端外径大0.2mm左右，既保证按键按压时不会和孔壁发生摩擦卡滞，也不会因为间隙过大导致按键晃动、出现按压偏斜的问题。除了大的按键让位孔，基体上还分布了三个更小的定位小孔，这三个小孔沿中心圆周均匀排布，是用来穿装固定螺丝或者定位销的，安装时可以先通过定位销把面板和设备内部的安装支架做预定位，再拧紧紧固件，能避免装配时孔位错位，也能提升长期使用后面板的结构稳定性，不会因为频繁按压按键出现松动移位。面板中心位置设置了一个更大的中心通孔，这个孔位是预留的中心功能件安装位，既可以安装总控按键，也可以穿装状态指示灯的导光柱，或者作为走线孔给面板上的按键引线让位，提升了整个面板的适配灵活性。从安装边界来看，

　　整个面板的外轮廓是正圆形，所有凸台的外边缘都在同一个圆周范围内，安装时只需要在设备外壳上开出对应直径的圆形沉槽，就能把整个面板嵌入安装，不需要做复杂的异形轮廓加工，降低了配套外壳的加工难度。面板的基体厚度做了均衡设计，既保证足够的结构强度，在频繁按压按键时不会出现基体变形，也不会因为厚度过大占用过多设备内部的安装空间，适配内部空间紧凑的小型设备。在实际选型使用时，这类圆形面板的优势在于按键沿圆周均匀排布，操作者不需要刻意寻找按键位置，凭触感就能快速定位不同功能的按键，适合需要盲操作的设备场景，比如机床的辅助操作面板、小型加工设备的端侧控制区，都能利用这种圆周排布的设计提升操作效率。设计过程中特意把按键凸台的高度做了统一，

　　每个按键的按压面都处于同一高度平面，既方便后续给按键加装统一的硅胶防护套，也能避免个别按键突出过高被意外磕碰触发，降低设备误操作的概率。基体的所有棱边都做了小倒角处理，既避免安装时锋利的棱边划伤操作人员，也能在嵌入安装时顺利导入外壳的沉槽，不会因为棱边卡滞导致装配困难。这类面板的结构设计没有复杂的异形曲面，所有特征都是回转体或者沿圆周阵列的规则特征，不管是做3D打印快速打样验证，还是开模做批量注塑生产，都能很好的控制加工成本，也能保证批量生产时的尺寸一致性，不会出现个别孔位偏移、凸台高度不一致的问题。在实际适配不同设备时，只需要调整孔位的直径、凸台的高度，就能适配不同尺寸的按键，不需要改动整体的圆形布局逻辑，能快速衍生出适配不同设备的变体结构，缩短设计迭代的周期。
