自行车维修用20齿锁环拆装适配工具

　　在民用自行车及电助力自行车的售后维修、日常保养场景中，底部支架外壳的锁环拆装一直是容易被忽略但影响作业效率的环节，这类锁环普遍采用20齿的周向啮合结构，常规活动扳手、卡钳无法精准贴合齿槽，施力时极易出现打滑、齿部崩损的问题，甚至会刮花车架底部的漆面，或是造成支架壳体的变形，直接影响后续中轴组件的装配精度。这款适配结构正是针对这一维修痛点开发的专用作业辅具，从结构匹配度出发解决常规工具的适配缺陷。

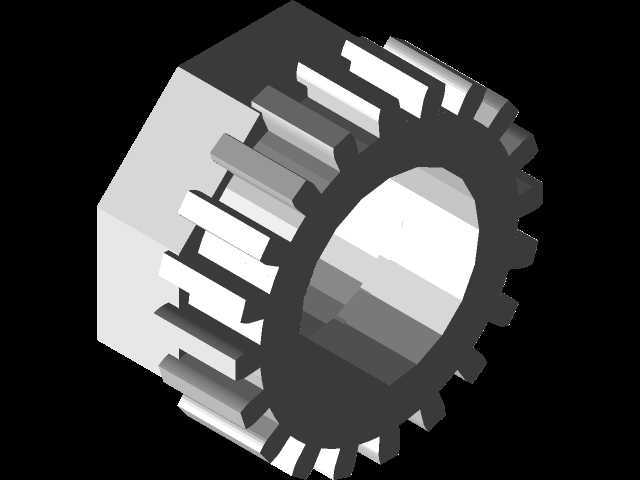

　　从功能特性来看，该适配结构采用一端外六角、一端20齿内啮合的一体化结构，外六角端可直接适配常规的1/2英寸棘轮扳手、活动扳手或是套筒工具，不需要额外采购专用的施力手柄，维修人员可直接利用现有工具完成作业，降低工具采购成本；内齿端的20个啮合齿采用等距分布设计，齿形角度与自行车底部支架锁环的外齿完全匹配，啮合时每个齿面都能均匀承受扭矩，不会出现应力集中在单个齿位的情况，既避免了拆装过程中齿部打滑的安全隐患，也能保护锁环齿形不受损伤，拆下来的锁环清理后可直接重复使用，减少不必要的配件更换成本。

　　设计过程中首先考虑的是啮合精度的控制，内齿圈的齿距公差控制在0.05mm以内，齿侧预留了0.1mm的装配间隙，既可以轻松套入不同厂商生产的同规格20齿锁环，不会因为加工公差导致卡滞，又能保证施力时的啮合贴合度，不会出现旷量。整体结构采用一体化成型设计，没有拼接焊缝或是装配缝隙，受力时可均匀传递扭矩，不会出现结构断裂的问题。外六角端的对边尺寸采用通用标准规格，可适配市面上绝大多数的常用扳手工具，不需要特殊的转接结构，不管是门店的专业维修人员，还是个人用户自行保养，都能快速上手使用。

　　从安装边界与尺寸适配来看，该适配结构的内齿圈内径刚好覆盖常规自行车底部支架锁环的外径范围，套入后不会与锁环内侧的中轴螺纹产生干涉，拆装过程中不会碰伤螺纹结构，避免后续安装中轴时出现螺纹乱扣的问题。整体轴向厚度控制在合理范围，套入锁环后不会突出过多，即使是空间紧凑的折叠车、小轮径自行车底部支架位置，也能顺利放入，不会被车架的下管、后下叉结构挡住，适配绝大多数采用20齿锁环结构的民用自行车、电助力自行车车型。外六角端的长度经过优化，扳手卡入后有足够的施力接触长度，施力时不会出现扳手滑脱的问题，即使是锁环因为长期使用出现锈蚀、咬合较紧的情况，也可以通过加长力臂的方式顺利拆卸，不会因为结构强度不足导致工具变形。

　　实际作业时，只需要将内齿端对准锁环的外齿平稳套入，确认所有齿位都完全啮合后，用扳手卡入外六角端，按照锁环的旋向施力即可完成拆卸，安装时反向操作就能将锁环拧紧到规定扭矩，整个过程不需要敲击、撬动，不会对车架和周边配件造成损伤。相比传统的冲子敲打的拆卸方式，这种适配结构的作业效率可提升60%以上，同时完全避免了锁环崩齿、车架损伤的风险，不管是批量作业的品牌售后网点，还是个人用户的日常保养，都能提供稳定可靠的作业支撑。结构的边角位置都做了倒钝处理，没有尖锐的毛刺，使用过程中不会划伤手部，也不会刮碰到自行车的漆面，细节处理符合手动工具的安全使用要求。
