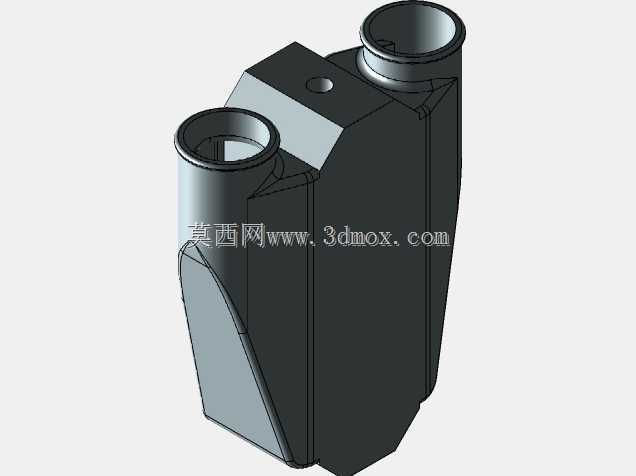

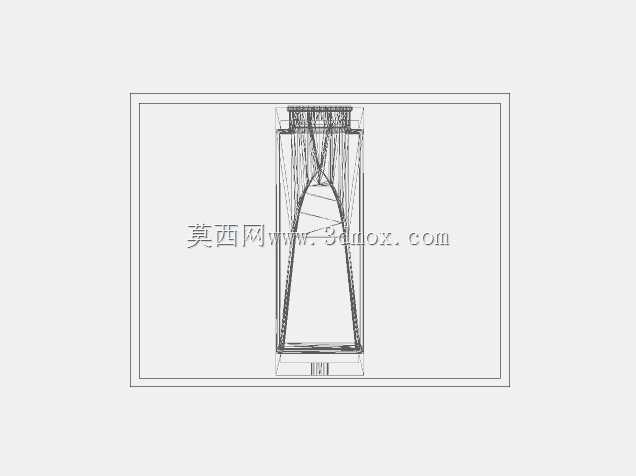

在涡轮增压动力系统的配套设计中,进气冷却环节的效能直接决定了动力单元的输出稳定性与热负荷水平,这款U型结构的水-空气中冷器,正是针对紧凑安装空间下的大流量进气冷却需求开发的换热部件。不同于常见的直列流道中冷器,该产品采用U型流道布局,将2.5英寸口径的进气口与出气口布置在壳体同侧,这种设计首先解决了横置动力舱内管路弯折半径不足的问题,在实车布置时,进气管路无需绕经换热器侧方,可直接对接同侧的增压器压气机出口与节气门进气端,大幅减少了管路长度带来的流阻损失,同时也降低了管路固定点的布置难度,适配多数前置前驱车型的动力舱横向安装空间。
从功能实现逻辑来看,这款中冷器采用水侧与气侧分离的换热结构,内部3.5英寸见方、11英寸长度的芯体是换热核心,气侧流道承接增压器输出的高温压缩空气,通过芯体内的密集换热翅片将热量传递给循环水侧,再由发动机冷却回路将热量带至前端散热器散出。相较于风冷式中冷器,水空中冷的换热响应速度更快,在低车速工况下不会因为迎面风速不足导致冷却效能骤降,尤其适配城市工况下频繁启停的动力输出特性,同时水侧的恒温特性也能避免进气温度出现大幅波动,减少因进气温度变化带来的空燃比偏移,降低ECU的标定修正难度。
在壳体结构设计上,这款中冷器采用一体化注塑成型的外壳结构,壳体外侧设置的加强筋沿流道走向布置,既能够承受增压工况下的内部气压冲击,也能避免长期热胀冷缩带来的壳体形变。两个接口端采用翻边结构设计,适配标准的2.5英寸硅胶管卡箍连接,安装时无需额外制作转接法兰,只需匹配对应口径的管路即可完成对接。壳体顶部预留的小直径接口为水侧排气口,在冷却系统加注时可通过该接口排出芯体内的积存空气,避免气阻导致水侧循环不畅,保障换热效率稳定。
从安装边界来看,这款中冷器的整体外形采用斜切式底部设计,能够避让动力舱内的防火墙凸起与线束走向,安装时可通过壳体侧面的预留固定点直接固定在车架预留支架上,无需额外设计复杂的转接支架。在实际选型匹配时,需要注意其气侧流道的流量上限,2.5英寸的通径能够适配400马力以内的涡轮增压动力单元,芯体的换热面积经过标定,在压气机压比2.0的工况下,可将120摄氏度以上的压缩进气冷却至40摄氏度左右的水平,有效提升进气密度,降低发动机爆震风险。
设计过程中,针对U型流道的气流转向问题,在流道弯折处做了圆弧过渡处理,避免气流在转向位置形成涡流区,减少不必要的流阻损失,同时芯体的翅片密度经过多轮仿真优化,在保证换热效率的同时,将气侧压降控制在合理范围内,不会因为中冷器的阻力导致增压器的工作点偏移。水侧流道采用多回路平行设计,保证冷却水在芯体内部分布均匀,不会出现局部过热的问题,水侧接口采用标准快插结构,可直接对接发动机冷却系统的旁通回路,安装维护十分便捷。
在实际应用场景中,这类U型水空中冷器不仅适配民用改装车辆的动力升级,也可用于小型工业动力单元、发电机组的增压进气冷却,在安装空间受限的非道路移动机械上也有较好的适配性。相较于传统的直列式中冷器,其同侧接口的设计能够减少30%以上的管路布置空间,对于动力舱布局紧凑的车型来说,能够大幅降低改装或配套设计的难度,同时水侧换热的形式也无需在前端模块额外布置中冷器散热芯体,减少了前端散热模块的迎风阻力,对于整车热管理系统的优化也有一定帮助。
