墙壁安装式带衬套支架轴承组件设计

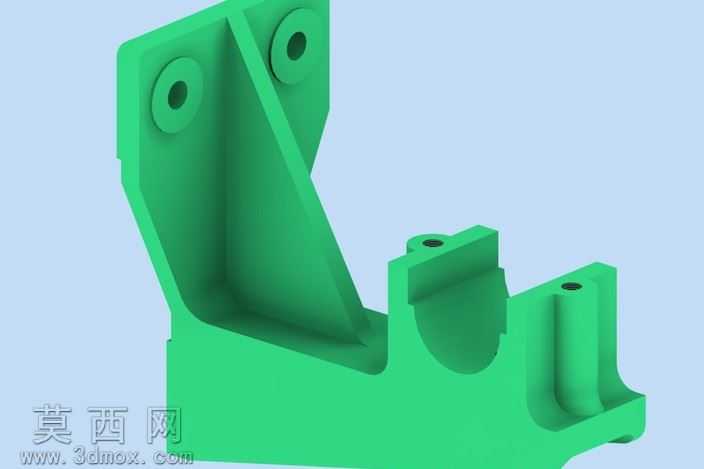

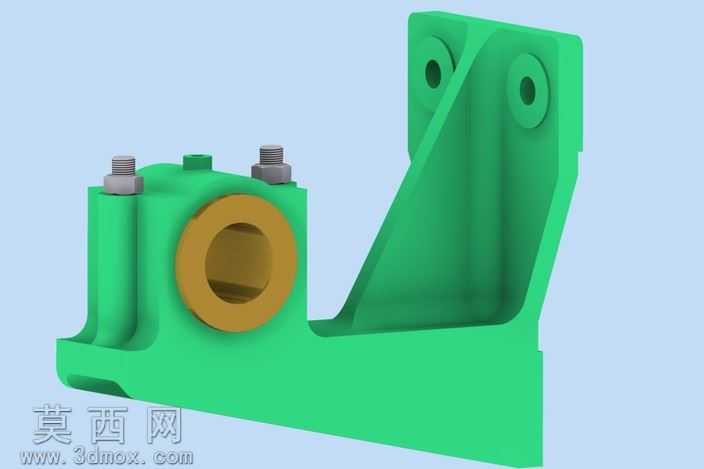

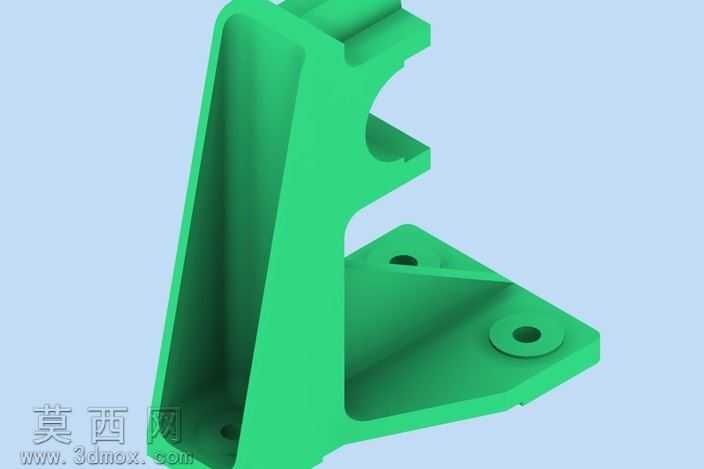

本模型为墙壁安装式支架轴承组件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，对安装底座、支撑立板、轴承衬套、紧固螺栓等零件分别进行独立建模后完成虚拟装配，确保各配合面无干涉、装配逻辑符合实际机械安装要求。渲染阶段采用哑光工程塑料质感作为主体支架材质，搭配黄铜色金属质感表现轴套内圈，螺栓等紧固件采用银灰色金属材质还原真实零件质感，通过柔和的环境打光突出结构轮廓，清晰展现各部分的形态特征与连接关系。结构设计上，组件采用L型一体化支撑结构，水平段设置轴承安装腔体，内置铜质轴套用于承载转轴、降低转动摩擦，腔体顶部采用分体式压盖结构，通过两颗六角螺栓实现压盖锁紧，可适配对应直径的转轴安装，方便轴系部件的拆装维护；垂直段为墙壁安装板，设置两个沉头安装孔，可通过膨胀螺栓等紧固件将整个组件固定在垂直墙面，立板与水平底座之间设置三角形加强筋结构，大幅提升整体结构的刚性与承载能力，避免受力后出现结构变形。设计思路围绕墙面安装的轴承支撑需求展开，兼顾安装便捷性、结构强度与维护便利性，整体结构紧凑，安装固定方式可靠，可用于轻载传动场景下的转轴墙面支撑场景，建模过程中对安装孔位、配合公差、螺栓规格均做了标准化参数设置，可直接用于后续的工程图导出与加工参考。
