手动破冰出冰一体式制冰设备结构

　　在小型商用饮品制备、户外临时冰饮供应、实验室低温样本预处理这类没有持续大功率供电、又需要按需取用碎冰的场景里，纯手动驱动的制冰破冰一体化设备一直有稳定的使用需求，这套结构就是针对这类场景做的落地设计，没有冗余的电控元件，全靠机械传动完成从破冰到出冰的全流程动作，维护成本极低，也不存在电路故障引发的停机问题。

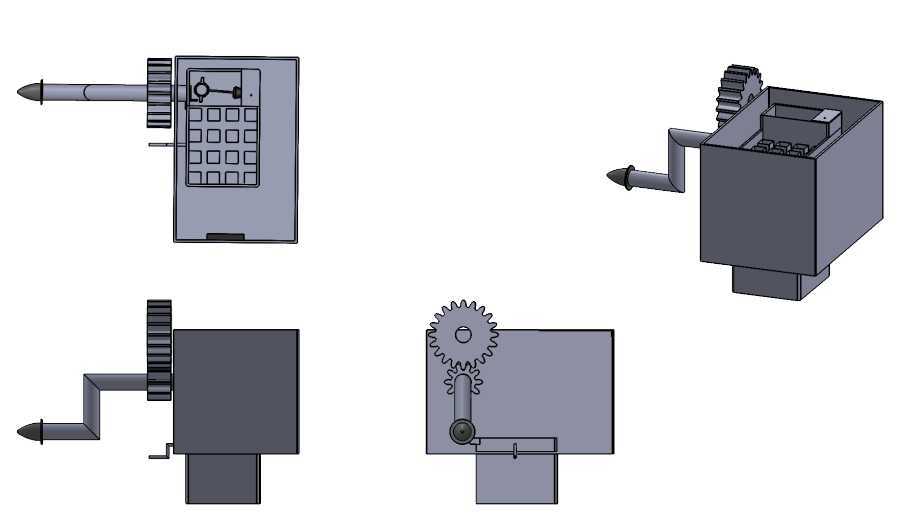

　　从功能逻辑上看，这套结构把破冰执行端、传动组件、储冰腔体、出冰导槽全部整合在同一个立式机架上，用户只需要摇转侧方伸出的摇柄，就能通过齿轮副把扭矩传递到前端的破冰刺辊组件，刺辊做定轴旋转的同时，配合腔体内部的格挡结构把成型的冰块挤压破碎，破碎后的冰粒顺着腔体下部的倾斜导面滑落到预设的出冰区域，不需要额外的拨冰构件，靠重力就能完成集料，整个操作过程单手握持摇柄就能完成，另一只手可以直接在出冰口位置接取冰料，操作动线非常短，不需要复杂的培训就能上手。

　　设计过程里首先考虑的是手动操作的力臂匹配，侧方伸出的摇柄做了折弯处理，握持段和旋转主轴的偏心距经过反复调整，保证普通人用单臂发力就能带动破冰组件啃动硬度较高的实冰块，不会出现摇不动、卡滞的情况；传动部分采用的是外露式圆柱直齿轮啮合，没有做封闭的齿轮箱，一方面是减少整体的重量和零件数量，另一方面在低温高湿的使用环境里，封闭齿轮箱很容易因为凝露积水导致齿轮锈蚀卡滞，外露结构只需要定期涂抹低温润滑脂就能维持顺畅运转，后期维护不需要拆解复杂的壳体，非常适合非专业人员做日常保养。

　　安装边界上，这套结构的整体外轮廓是方正的立式布局，底部预留了平整的安装基面，可以直接固定在操作台面上，不需要额外做支架适配；侧方摇柄的伸出长度做了限位，转动时的最大回转半径不会超出设备主体宽度太多，不会和台面上的其他容器、工具产生运动干涉；前端的破冰刺头做了圆弧收边，没有突出的尖锐棱角，日常放置的时候不会误刮伤操作人员，也不会刮破周边的软质容器。

　　结构细节上，机架采用的是薄钢板折弯拼焊的形式，各个安装面的平面度公差控制在合理范围，保证齿轮啮合的侧隙均匀，不会出现传动卡顿、打齿的问题；储冰腔体的内壁做了微倾斜设计，冰块在自身重力作用下会自动向破冰辊的位置滑移，不需要额外设置推冰机构，减少了运动零件的数量，也就降低了故障概率；出冰口的位置高度经过适配，常规的2000ml容量冰桶可以直接放在下方接冰，不需要额外垫高容器，接冰过程中冰粒不会外溅。

　　这套结构还预留了附加部件的安装位，可以根据使用需求搭配压缩机、水泵组件，拓展成具备自动制冰功能的一体式设备，不需要对原有主体结构做大的改动，安装接口全部做了标准化设计，通用件占比很高，齿轮、摇柄、紧固件全部采用市面上容易采购的标准规格，后期更换零件不需要单独开模定制，能有效降低生产和后期维护的成本。在实际使用测试里，这套结构单圈摇柄转动对应的破冰量经过匹配，不会因为转速太快导致碎冰飞溅，也不会因为传动比太大导致操作费力，连续摇转十分钟也不会让操作人员产生明显的手臂酸胀感，完全能满足小型场景下的碎冰使用需求。针对低温环境下的零件形变问题，所有传动配合的间隙都做了适配放大，避免因为低温导致零件收缩出现卡滞，各个转动位置都采用了自润滑的衬套，不需要频繁加注润滑油，也不会因为润滑油低温凝固导致转动阻力变大。
