螺旋翼型垂直轴风力涡轮结构设计

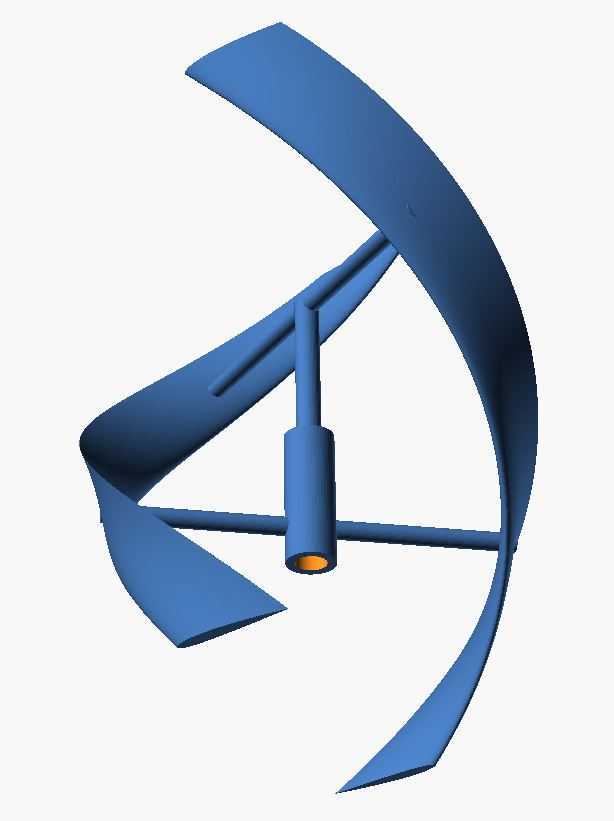

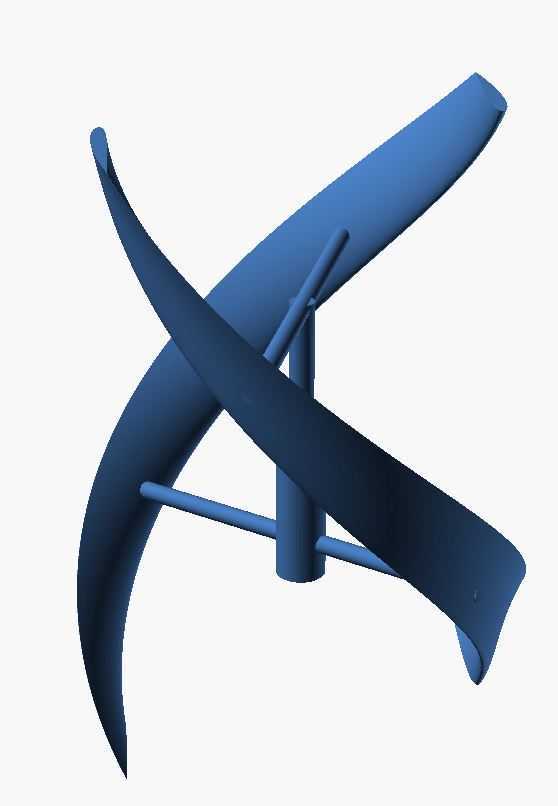

　　在分布式离网供电、城市建筑配套微电网、偏远区域独立供电场景中，垂直轴风力涡轮的适配性远高于传统水平轴机型，这类设备不需要对风机构，可接收任意方向来流风能，在紊流占比高的城市低空、山地垭口等风况复杂区域，能保持稳定的能量捕获效率，不会因为风向频繁变动出现偏航损耗。这款翼型横截面的螺旋风轮结构，核心设计逻辑是依托翼型升力原理替代传统阻力型结构的做功方式，相比常见的杯式风速计类阻力型垂直轴风轮，升力驱动的结构在相同来流风速下能获得更高的叶尖速比，转子转速提升幅度明显，可降低后端增速机构的传动比要求，减少传动链路的机械损耗。从结构组成来看，整体风轮由中心安装轴套、径向支撑辐条、三段螺旋扭曲翼型叶片构成，中心轴套为等径圆筒结构，

　　内部预留与主轴配合的安装孔位，孔壁可根据实际载荷需求设计键槽或胀紧连接结构，保证扭矩传递的可靠性，轴套外壁沿圆周方向均匀布置三根径向辐条，辐条截面采用流线型设计，降低自身旋转过程中的风阻损耗，辐条外端与螺旋叶片的内侧型面刚性连接，连接位置做圆弧过渡处理，避免应力集中导致的叶片根部疲劳断裂。叶片采用连续螺旋扭曲构型，扭曲角度沿轴向均匀分布，这种设计能让不同高度位置的叶片翼型在任意来流角度下都存在有效攻角区间，保证风轮旋转过程中扭矩输出的连续性，不会出现传统直叶片垂直轴风轮的扭矩脉动问题，降低运行过程中的振动与噪声，更适合对噪声控制有要求的建筑配套场景。翼型截面的选型经过气动优化，在低雷诺数来流条件下仍能保持较高的升阻比，

　　适配城市区域平均风速偏低的实际风况，叶片的前缘做钝化处理，降低来流紊流条件下的翼型失速风险，后缘保持适度厚度，兼顾结构强度与气动性能。安装边界方面，中心轴套的内径可适配常规小型风力发电机的主轴直径，风轮整体的径向尺寸控制在适配1-5kW级功率等级的区间，轴向高度与径向直径的比例经过优化，在保证扫风面积的前提下降低整体重心高度，减少对塔架的弯矩载荷，安装时仅需将轴套与主机主轴定位锁紧，调整好叶片的动平衡即可投入使用，不需要复杂的对风调试工序。实际应用中，这类螺旋翼型垂直轴风轮可直接配套小型离网发电系统，为监控设备、通信基站、庭院照明提供电力供应，也可多组阵列布置在建筑屋顶、廊道侧边，结合光伏组件构建风光互补微电网，相比水平轴机型，

　　其运行过程中叶片不会产生扫掠区域的视觉干扰，鸟类撞击风险更低，与城市建筑的景观融合性更好。结构设计阶段，需要重点关注叶片与辐条的连接强度，因为螺旋叶片在旋转过程中会承受周期性的气动载荷与离心载荷，连接位置的焊缝或紧固件需要做疲劳强度校核，叶片自身的壁厚要根据材料属性做优化，若采用复合材料模压成型，可在叶片内部设置加强筋提升整体刚度，避免高转速下出现叶片变形导致的气动性能下降；若采用金属板材冲压焊接成型，需要在叶片内侧布置支撑肋板，防止长期运行出现型面畸变。另外，风轮的动平衡精度要控制在G2.5等级以上，降低高速旋转时的振动传递，延长后端轴承与发电机的使用寿命，中心轴套与主轴的配合公差选择H7/k6过渡配合，既保证装配便利性，又能避免运行过程中出现配合松动。相比传统阻力型垂直轴风轮，这款升力型螺旋结构的启动风速更低，在2.5m/s的来流风速下即可启动，额定风速区间覆盖8-12m/s，能覆盖国内大部分区域的常年平均风速条件，不需要额外配置启动助力机构，简化了整体设备的结构复杂度，降低后期维护成本。在高风速条件下，螺旋叶片的扭曲构型会产生一定的气动阻尼，自动限制风轮的最高转速，降低超速飞车的风险，提升极端风况下的运行安全性，不需要额外配置复杂的机械限速机构，进一步提升了设备的可靠性。
