钢结构用带紧固件安装孔双层拼接底板

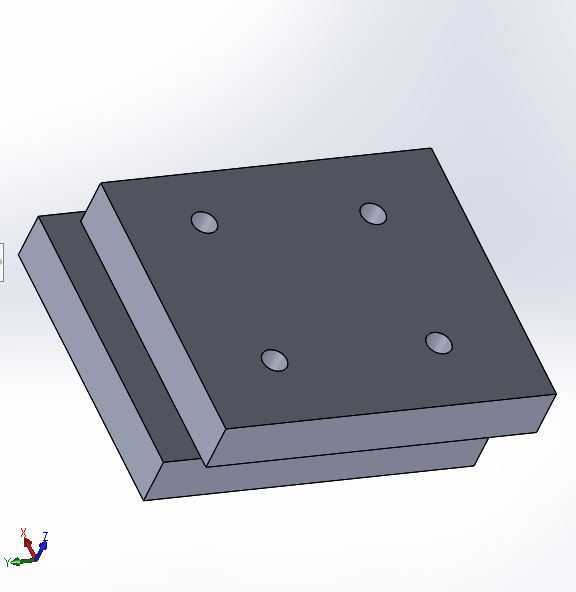

　　在钢结构现场安装与预制构件装配环节，这类带预设紧固件孔的双层底板是承担构件定位、荷载传递的核心基础连接件，常应用于厂房钢柱脚固定、设备机架底部调平、重型货架立柱与地面衔接、输送线支架拼接等场景，区别于单块式底板，双层叠合的结构形式可通过两块板的孔位对位微调，抵消土建预埋、构件焊接带来的累计安装误差，避免现场扩孔破坏基材强度的问题。从功能特性来看，板体上开设的四个通孔完全适配常规六角螺栓与配套螺母的穿装需求，孔位采用对称式矩形排布，单块板的孔位同轴度公差控制在0.1mm以内，两块板叠合后无需额外修配即可顺利穿入紧固件，安装时可根据实际找平需求，在两层板之间塞入不同厚度的调整垫片，实现安装面水平度的精准调校，调校完成后穿入螺栓打紧扭矩，

　　即可形成稳定的刚性连接节点，可同时承受竖向压载、水平方向剪切力以及一定程度的倾覆力矩，适配多数静载为主的钢结构连接工况。设计过程中优先考虑了现场安装的容错性，没有采用一体化厚板的结构，而是将整体厚度拆分为两块等厚的矩形板材，单块板的重量控制在单人可徒手搬运的范围内，降低高空作业、狭窄空间安装时的操作难度；板体边缘做了2mm的倒角处理，既避免板材裁切后的锐边划伤施工人员，也能在两块板叠合对位时起到导向作用，减少孔位错边的调整时间；孔位边缘未做沉头设计，适配普通六角头螺栓、大垫圈的安装要求，无需定制特殊紧固件，可直接采用项目现场通用的标准件完成装配，降低物料采购的品类管理成本。从安装边界与尺寸适配逻辑来看，板体的外形轮廓为规则矩形，

　　四个安装孔的中心距根据常用M12、M16螺栓的安装边距要求设定，孔中心到板边缘的距离不小于螺栓公称直径的2倍，避免螺栓拧紧时板边出现应力开裂；双层板叠合后的总厚度可根据实际荷载等级调整，常规工况下单块板厚度取8-12mm即可满足多数轻型钢结构的连接强度要求，若应用于重型设备基座场景，可在不改变孔位排布的前提下增加单块板厚度，实现通用化的孔位适配，减少不同项目的重复建模工作量。实际应用中，这类底板还可作为钢结构构件之间的转接件使用，比如不同截面规格的型钢对接时，可将两块底板分别焊接在两段型钢的连接端，通过孔位对位穿装螺栓实现可拆卸连接，相比直接焊接的节点，这类螺栓连接的底板节点后期维护、构件拆卸更换的难度大幅降低，

　　尤其适用于需要定期调整布局的生产线机架、临时搭建的钢结构舞台、装配式围挡等场景。建模过程中需要重点关注两块板的孔位同轴度、板体平面度的参数设定，若板体平面度公差超过0.2mm，叠合后会出现局部间隙，螺栓打紧后板件会产生附加内应力，长期受载容易出现变形；孔位的位置度公差需要结合配套螺栓的杆径设定，通常孔直径比螺栓杆径大1-1.5mm，预留足够的安装调整余量，同时避免间隙过大导致连接节点出现窜动。这类底板的结构形式虽然简单，但作为钢结构连接的基础受力部件，其孔位排布、板厚选择、边缘处理的细节都会直接影响整个连接节点的可靠性，设计时不能仅做简单的方块打孔处理，需要结合实际安装工况的荷载大小、安装空间、紧固件选型做匹配性调整，才能保证现场安装顺畅、长期使用稳定。
