阿斯顿马丁跑车车身结构线框设计参考

　　这套线框结构参考资料，面向汽车造型设计、车身结构逆向开发、整车总布置校核场景使用，核心覆盖跑车外轮廓曲面边界、关键硬点位置、基准面定位逻辑，可作为概念车草图绘制、油泥模型制作、三维曲面重构的基准参照。从工程应用角度看，这类跑车线框资料最核心的价值是明确了整车的安装边界与硬点约束：前基准面对应前保险杠最前端安装面，后基准面对应后扩散器末端定位面，侧围基准面则对齐了车门分缝线、侧裙安装位的Z向高度，所有轮廓线的拐点都对应车身覆盖件的分型线位置，能直接指导曲面建模时的曲率连续调整，避免后期出现曲面不光顺、分缝错位的问题。实际设计过程中，这类线框资料首先用于总布置阶段的空间校核：参考线框给出的轮拱轮廓，可以确定轮胎跳动的最大包络空间，

　　预留足够的悬架行程余量；参考车顶弧线的走向，可以调整乘员舱头部空间的Z向尺寸，在保证溜背造型流畅度的同时，满足驾乘人员的头部空间要求；参考侧围腰线的曲率变化，可以确定外覆盖件的冲压工艺可行性，提前预判拉延深度过大导致的开裂风险，在造型阶段就同步介入工艺校核，减少后期反复改模的成本。从功能特性上看，这套线框完整保留了阿斯顿马丁经典跑车的比例特征：长车头短尾的布局对应前置后驱的动力总成布置空间，前轮中心到防火墙的距离预留了V型发动机的安装长度，车门下沿的轮廓线对齐了车架纵梁的上表面高度，能为底盘部件的布置提供明确的高度参考；前后轮距的线框标注可以直接用于轮辋偏距的选型，保证轮胎与轮拱的间隙在满载、转向极限工况下都不会发生干涉。

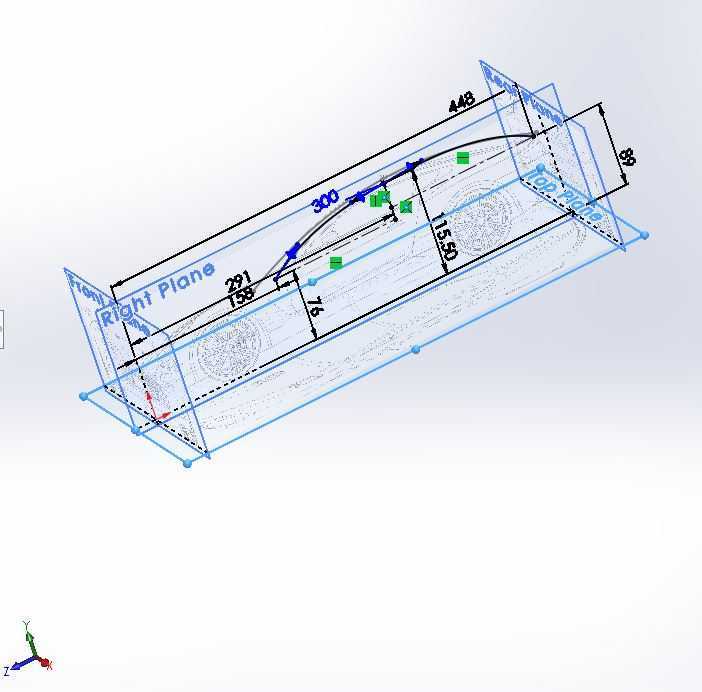

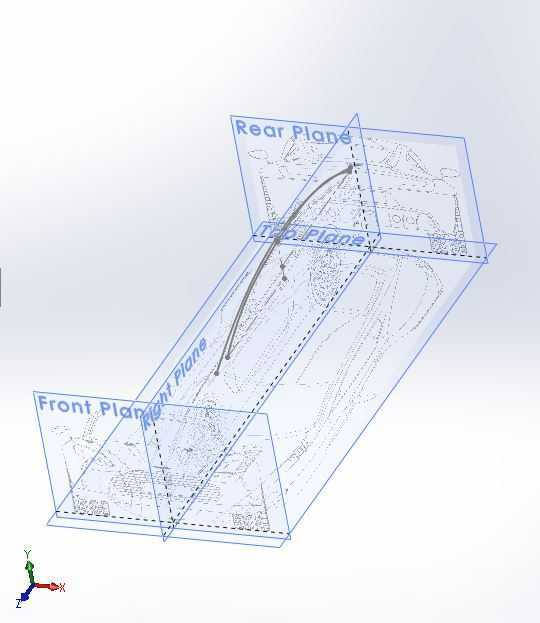

　　设计思路层面，这套线框采用三基准面定位的建模逻辑，所有轮廓线都投影到前视、右视、后视三个正交基准面上，完全符合汽车设计中从二维效果图到三维数模转化的标准流程：先在正交视图中绘制关键轮廓线，再通过空间曲线拟合生成外表面，这种方式能最大程度还原效果图的造型比例，避免三维建模过程中出现比例失真。对于三维建模从业者来说，参考这类成熟量产跑车的线框结构，可以快速掌握跑车造型的比例控制方法：比如前悬长度与轴距的比例关系、车窗下沿线与腰线的高度差、尾翼安装位置与后轮中心的相对距离，这些硬点参数都是经过多轮风洞试验、操稳调校后确定的最优值，直接参考这些参数能大幅缩短概念设计阶段的摸索周期，不需要从零开始验证比例合理性。在实际的改装设计场景中，

　　这套线框还可以作为外观套件开发的基准：比如设计前唇、侧裙、尾翼等改装件时，直接贴合线框给出的外轮廓曲面进行设计，就能保证改装件与原车曲面的贴合度，不需要反复扫描实车获取点云数据，降低小批量改装件的开发成本。同时线框中标注的各基准面位置，也能为工装夹具的设计提供定位基准，在制作油泥模型或者验证件时，可以直接以三个基准面作为定位支撑，保证模型制作过程中的尺寸精度，避免出现基准偏移导致的整体比例错误。
