带法兰端外螺纹连接筒式机械零件结构

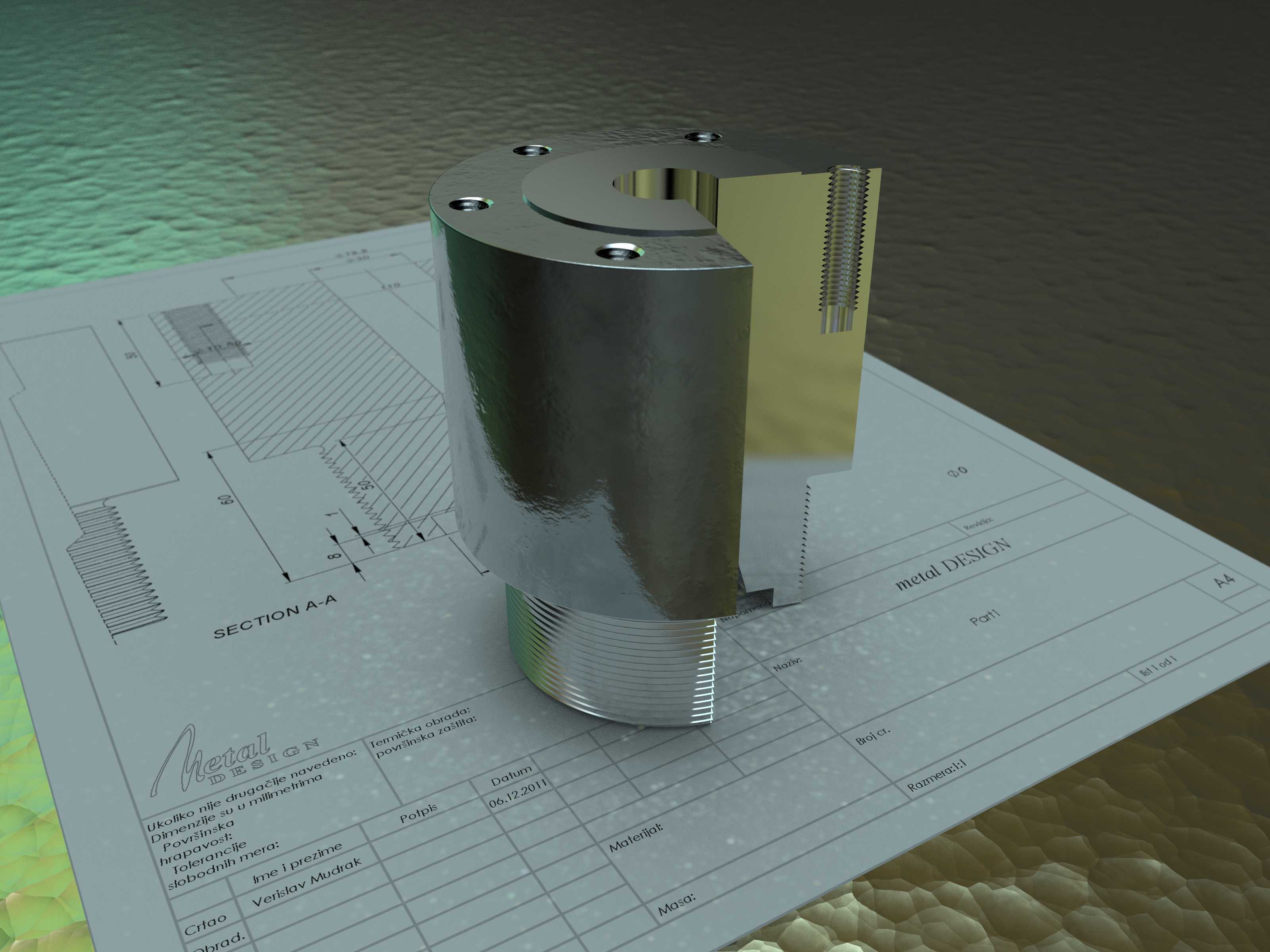

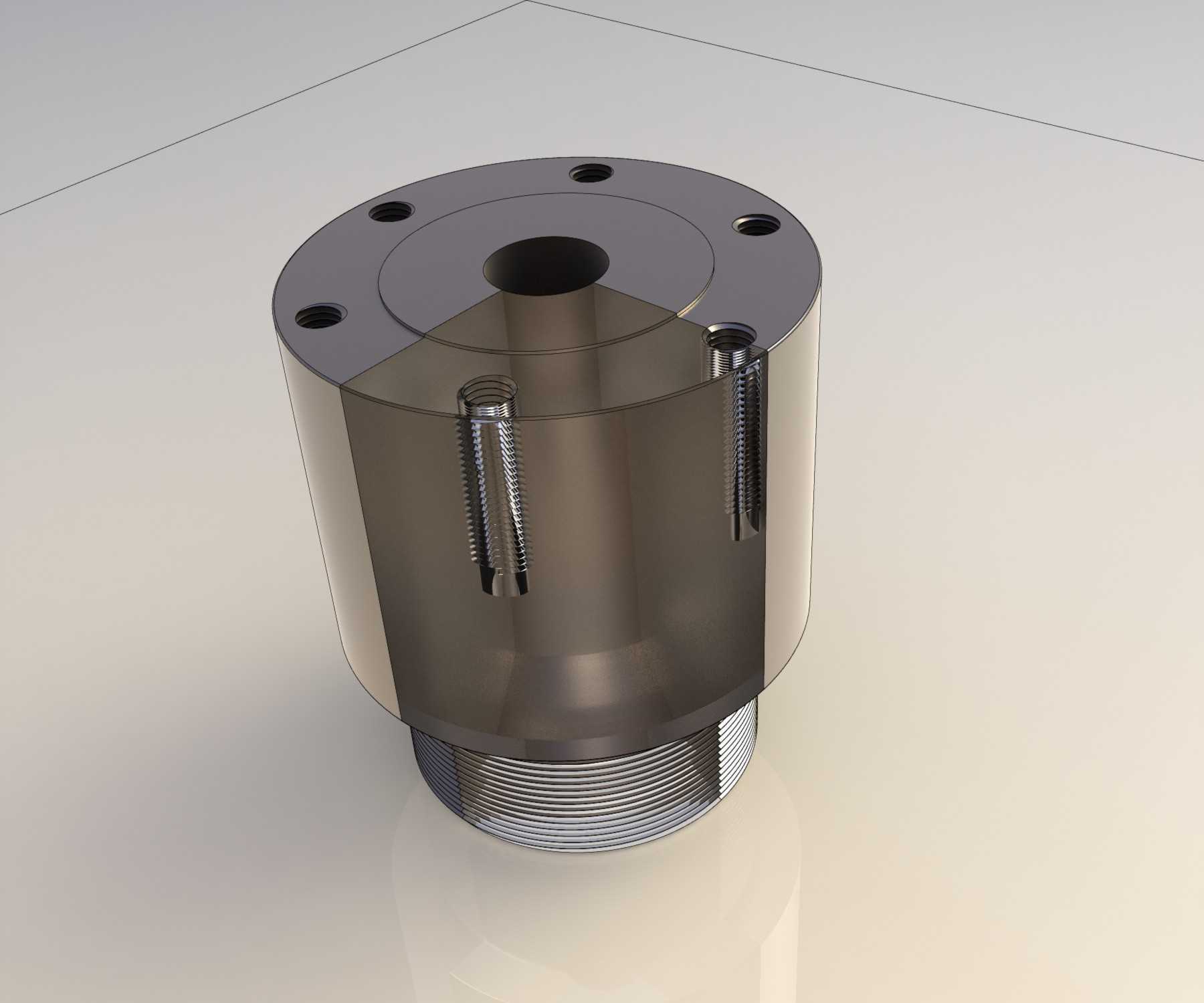

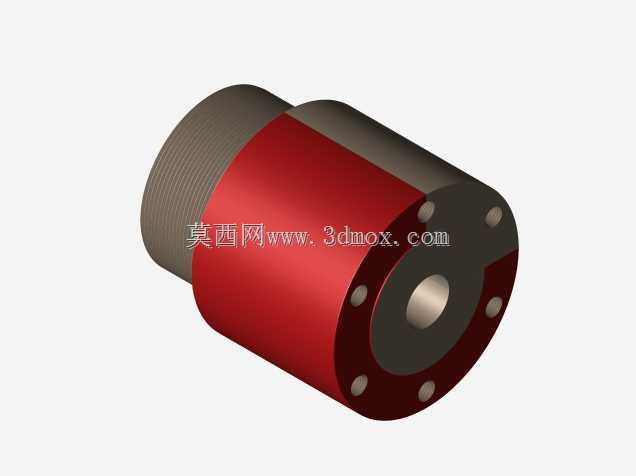

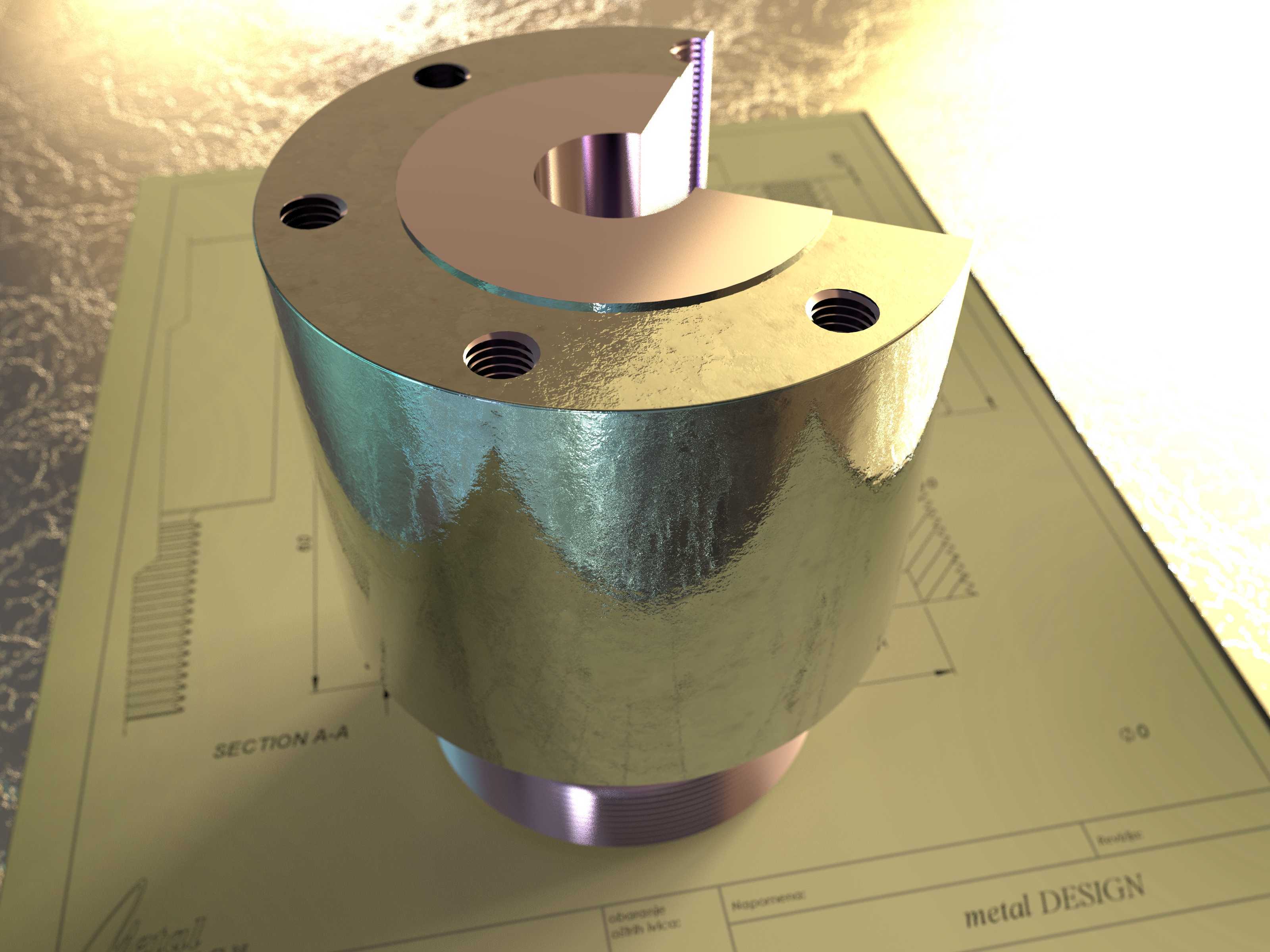

　　在流体输送管路、液压动力回路以及小型工装夹具的装配体系里，这类带法兰端的筒式连接零件是承担介质导通、部件定位与载荷传递的核心基础构件，日常在车间做设备改造、管路改线或者工装搭建设计时，经常会遇到需要这类零件来完成不同通径部件对接的场景。从结构功能来看，零件上端的法兰盘沿圆周均匀分布了多个安装沉孔，这类沉孔设计是为了配合内六角圆柱头螺钉完成端面压紧连接，沉孔的深度刚好可以让螺钉头部完全没入法兰端面，不会在装配后出现凸起干涉相邻部件的问题，法兰端面的平面度在设计时需要控制在0.02mm以内，才能保证对接后密封垫的受压均匀，避免出现介质渗漏的情况。零件下端的外螺纹段采用的是普通公制细牙螺纹，细牙螺纹的螺距更小，自锁性能更好，

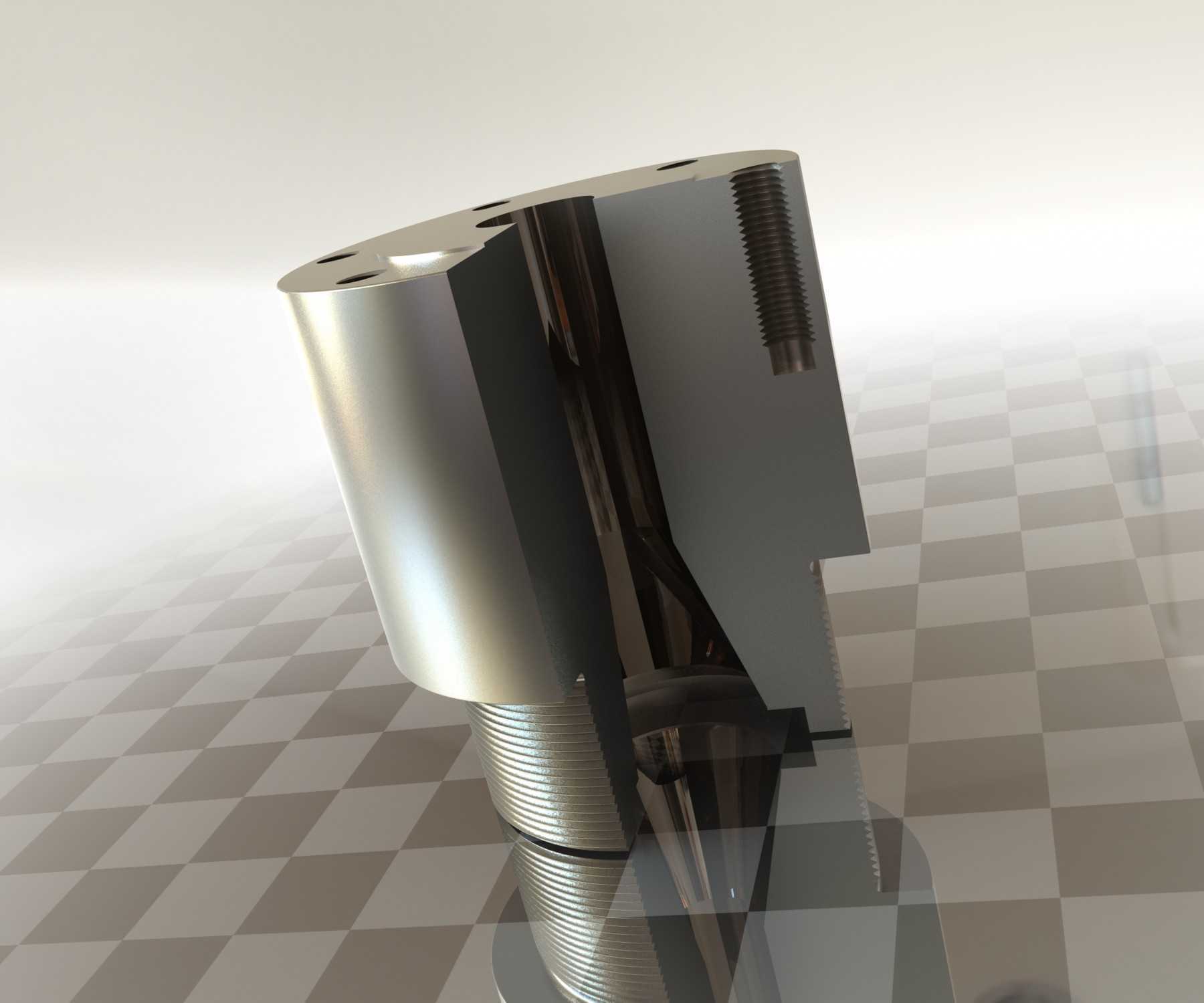

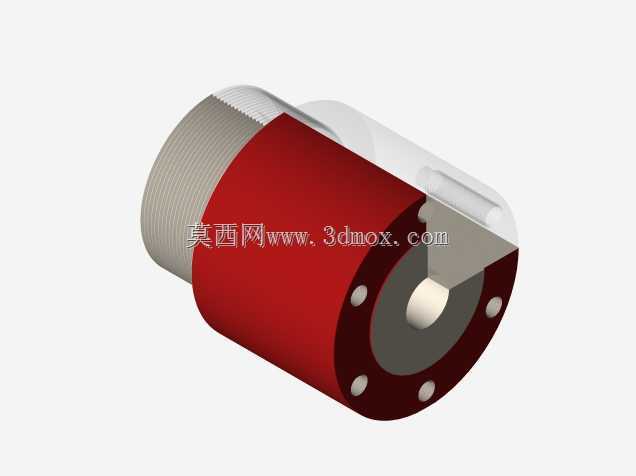

　　适合用在有轻微振动的管路连接场景，螺纹段的长度需要匹配对接接头的内螺纹深度，装配时预留1-2个螺距的余量，避免螺纹顶死造成密封失效。零件的筒身内部是阶梯式通孔结构，不同孔径的台阶面一方面可以用来安装限位挡圈、密封胶圈或者过滤滤芯，另一方面也能根据管路通径的变化完成介质流道的平滑过渡，减少介质在筒内流动时的阻力损失，内壁的粗糙度需要控制在Ra1.6以下，尤其是输送液压油或者洁净流体的场景，内壁过于粗糙会残留杂质，长期运行会造成回路堵塞或者密封件磨损。做这类零件的三维建模时，首先要确定法兰端的安装孔分布圆直径，这个尺寸直接决定了零件能适配的对接法兰规格，不能随意设定，必须匹配常用的管路法兰标准；其次要注意外螺纹段和筒身的同轴度要求，

　　同轴度公差需要控制在0.015mm以内，不然装配后会出现螺纹偏斜、法兰端面贴合不严的问题；另外筒身外壁和法兰端面的过渡位置要设计合理的圆角，不能做成直角尖角，一是避免热处理时出现应力集中导致零件开裂，二是装配时不会划伤操作人员的手套或者相邻的密封胶管。从安装边界来看，这类零件的径向安装尺寸主要由法兰盘的外径决定，设计选型时需要预留出法兰盘外侧至少5mm的操作空间，方便使用内六角扳手拧紧安装螺钉；轴向安装尺寸则是法兰端面到螺纹段末端的总长度，需要提前核算对接部件之间的间距，避免总长度过长造成部件顶死，或者过短导致螺纹啮合长度不足，在承压时出现脱开的风险。在实际的设备应用中，这类零件还经常被改造成小型的油路分配器、

　　传感器安装座或者气路缓冲接头，只需要在筒身侧壁加工对应的径向螺纹孔，就能完成多回路的介质分流，或者在筒内加装节流孔板来控制介质的流量，结构的拓展性很强。做渲染练习的时候选择这类零件，也能很好地练习金属材质的反光表现、机加工纹理的质感呈现，以及不同表面处理工艺比如镀铬、发黑、镀锌的材质差异，对掌握工业零件的渲染技巧有很大帮助。在加工工艺层面，这类零件一般采用圆钢棒料通过车床一次装夹完成外圆、内孔、螺纹的粗精加工，法兰端的安装孔则通过钻床或者加工中心完成钻孔、锪沉孔的工序，加工完成后需要做水压测试，验证在额定工作压力下是否存在渗漏问题，用于液压系统的零件还需要做酸洗磷化处理，减少内壁的锈蚀风险，保证液压介质的清洁度。
