仿生异形带把手透明塑料储液瓶结构设计

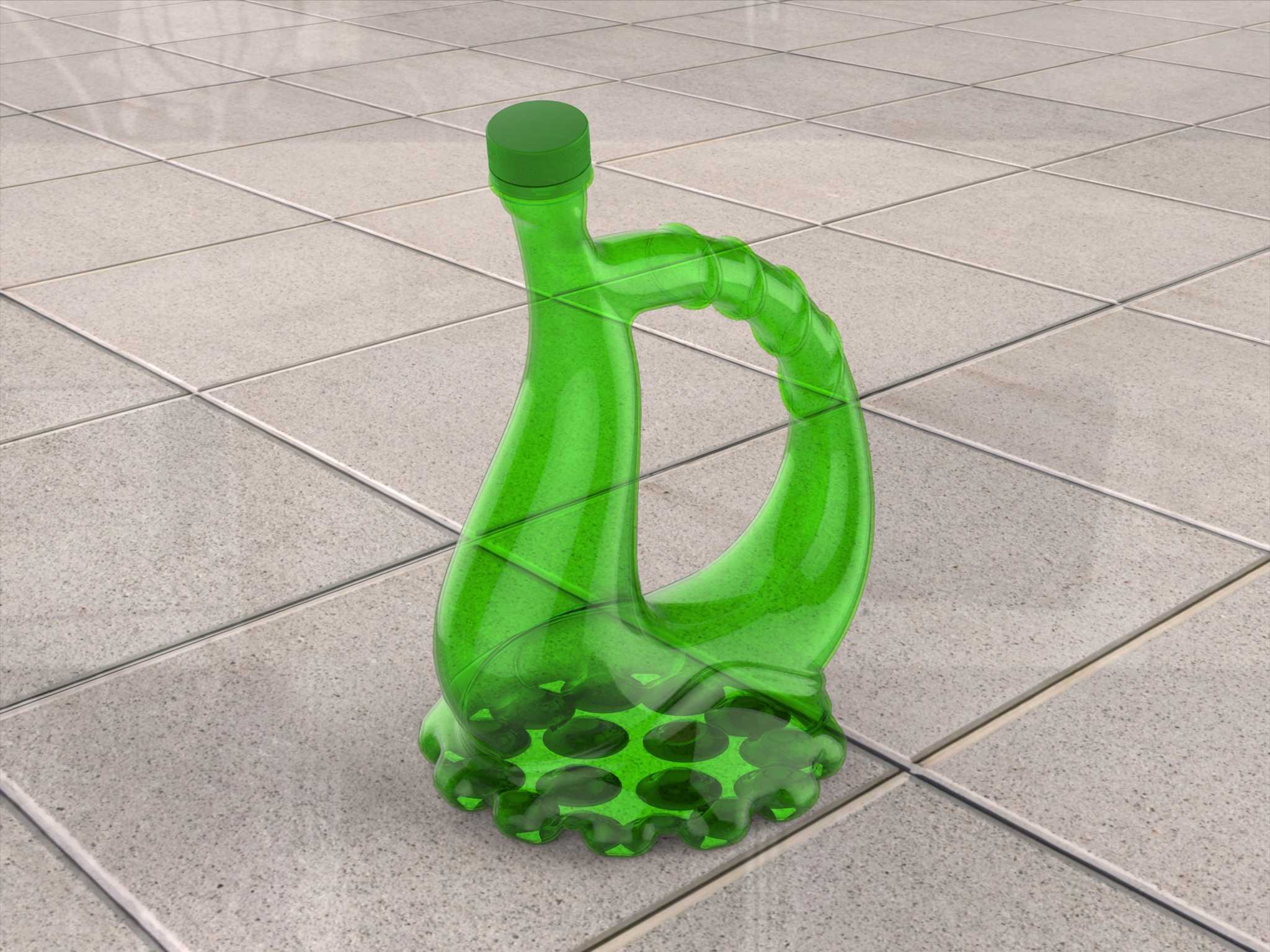

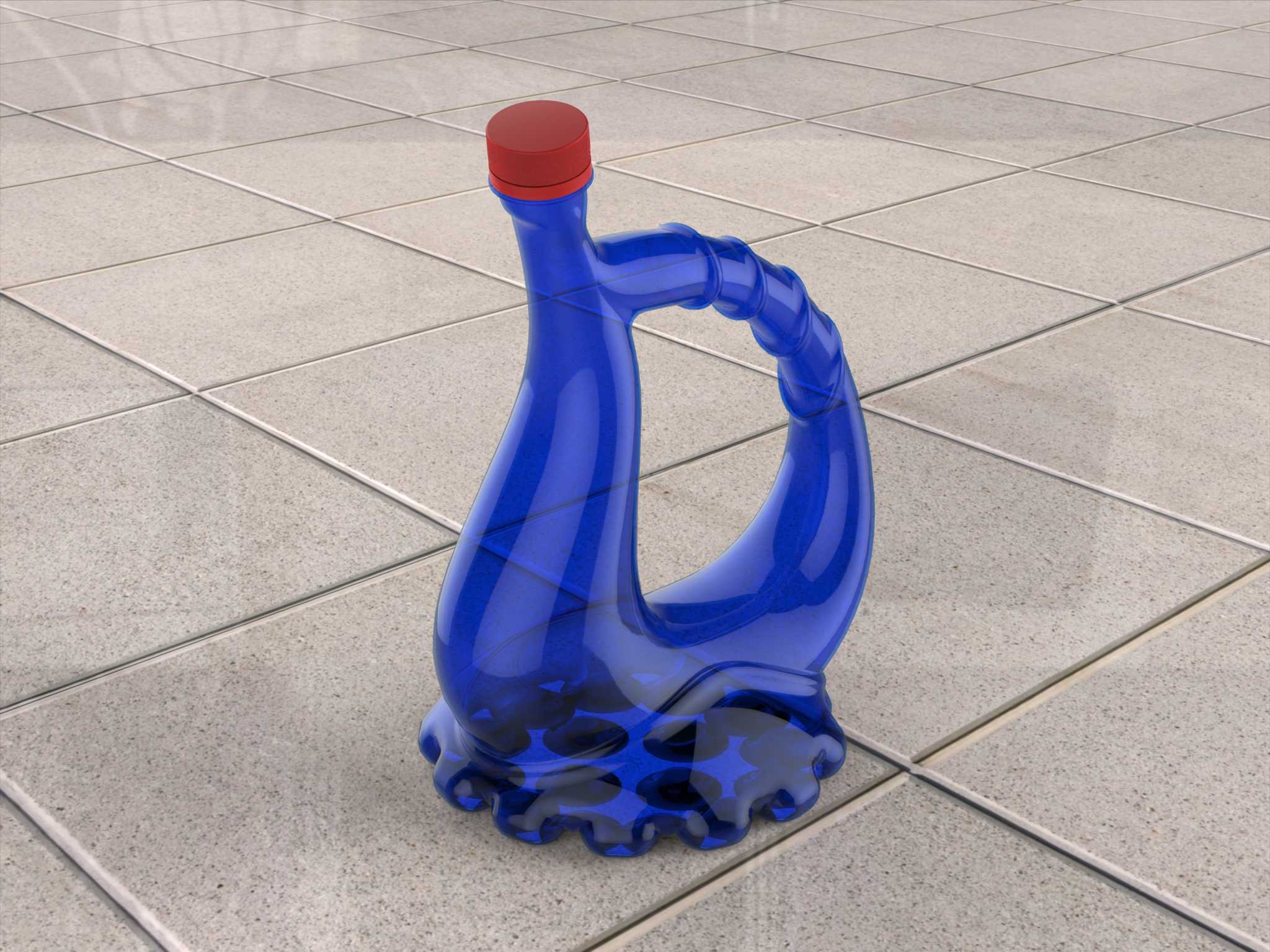

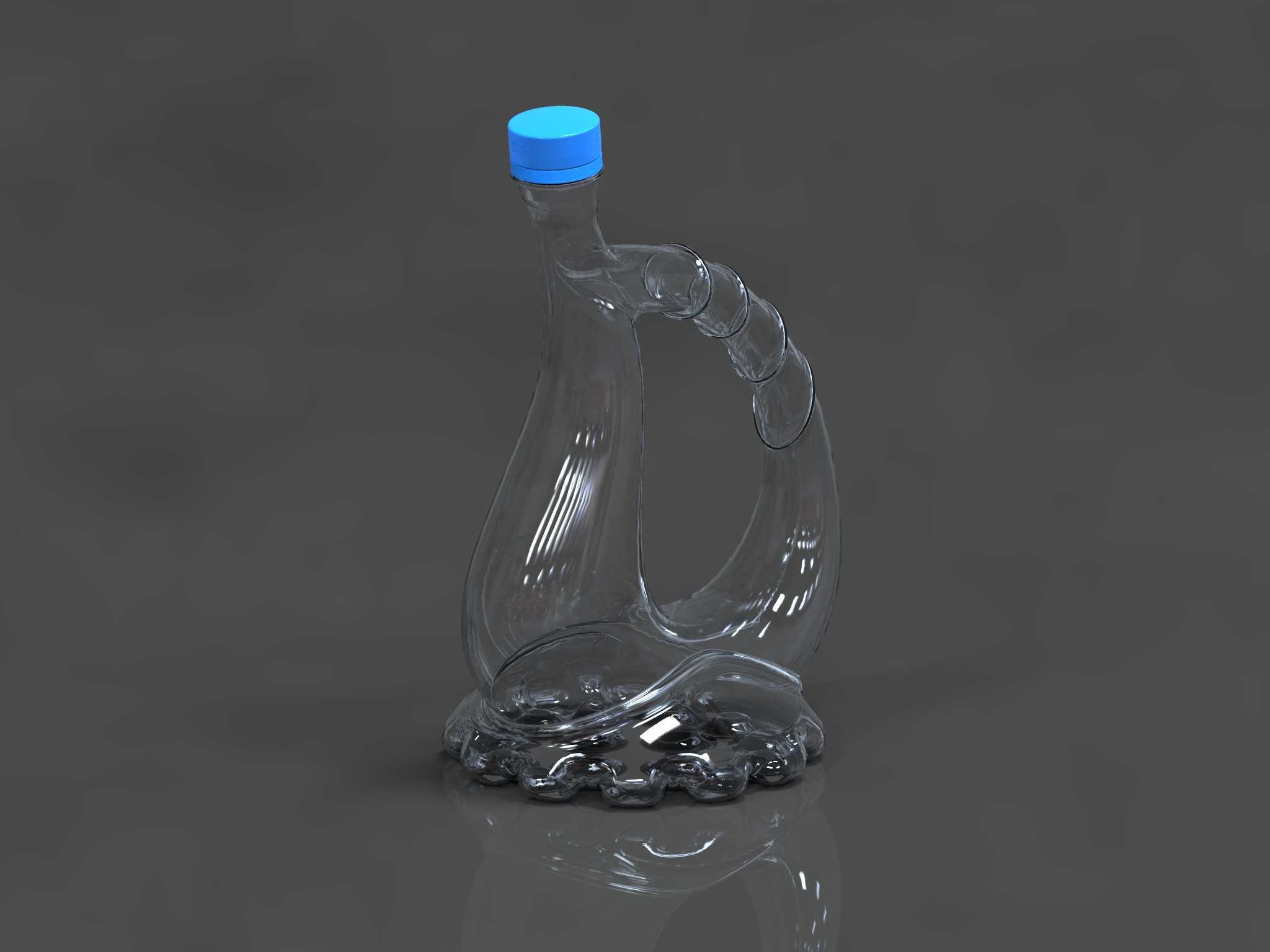

　　这款异形储液瓶的结构设计，最初的切入点是日常手持液体容器的使用痛点优化，常规带把手储液瓶在满液状态下，重心往往偏向瓶身主体一侧，单手握持倾倒时手腕需要额外施加抵消偏载的力矩，长时间使用容易产生握持疲劳，尤其是盛装密度较高的液体时，这种偏载带来的操作不适感会被进一步放大。设计过程中首先调整了瓶身的重心分布逻辑，将把手与瓶身主体做一体化的弧形连通结构，而非传统结构中把手作为独立附件粘接或焊接在瓶身外侧，这种连通式结构一方面让瓶内液体可以填充到把手的腔体内部，在满液状态下让整体重心向握持侧偏移，抵消部分瓶身主体的重量偏载，另一方面一体化的弧形过渡结构也完全消除了传统外置把手与瓶身连接位置的清洁死角，避免液体残留滋生污渍的问题，

　　对于需要反复灌装使用的场景，这种结构的清洁便利性优势非常明显。瓶身底部采用了多瓣式的凹凸支撑结构，区别于常规平底容器的整面接触设计，这种多瓣支撑结构在放置时，即使接触面存在少量水渍或者细小颗粒，也能通过瓣片之间的空隙快速排开异物，避免瓶底与放置面之间形成负压吸附，导致拿起时需要额外施加拉力，同时凹凸的瓣状结构也提升了瓶底的结构刚性，在瓶身受到侧向挤压时，底部的瓣状筋位可以分散应力，避免瓶底出现应力开裂的问题，实际测试中，装满1升左右液体从30厘米高度自由坠落到硬质瓷砖地面时，底部结构可以通过轻微的弹性形变吸收冲击能量，不会出现开裂漏液的情况。瓶身的壁厚统一控制在1毫米，这个厚度是结合透明塑料材质的吹塑成型工艺特性确定的，过薄的壁厚会导致瓶身刚性不足，握持时容易出现过度形变导致液体溢出，过厚则会提升材料成本，同时让透明材质的透光率下降，影响内部液体余量的观察效果，1毫米的均匀壁厚在吹塑过程中可以保证各位置的冷却速率一致，避免出现局部缩痕或者壁厚不均导致的应力集中问题。瓶口采用标准的螺旋密封结构，搭配同材质的密封瓶盖，瓶盖内侧设计有一圈环形的密封筋，拧紧时密封筋可以紧密贴合瓶口的端面，形成可靠的线密封，即使瓶身倾倒放置，也不会出现液体渗漏的情况，瓶口的内径尺寸匹配常规的液体灌装头规格，可以适配自动化灌装生产线的作业要求，不需要额外定制专用的灌装接头，能够直接接入现有日化、饮品行业的常规灌装产线，降低量产时的产线适配成本。

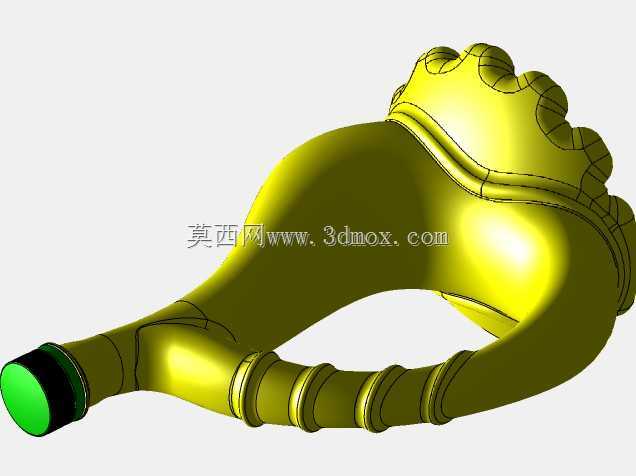

　　把手部分的曲面造型做了贴合人体手掌弧度的处理，握持位置的截面做了微扁的处理，而非正圆形截面，这种设计可以让手掌握持时的受力分布更均匀，不会出现正圆管把手长时间握持时的硌手问题，同时把手与瓶身连接的过渡位置做了大圆角处理，避免应力集中，在拎取满液瓶身时，连接位置的应力可以通过大圆角顺畅分散，不会出现连接位置断裂的问题。瓶身的整体轮廓参考了生物形态的曲线逻辑，没有采用生硬的直线折角，所有曲面之间都做了G2连续的顺滑过渡，这种设计一方面是提升外观的辨识度，另一方面顺滑的曲面在吹塑成型时更利于材料的流动填充，减少成型缺陷，同时在日常使用中也不会因为尖锐折角磕碰导致使用者受伤，尤其适合有儿童活动的使用场景。在安装边界方面，

　　这款储液瓶的最大外径控制在90毫米以内，整体高度不含瓶盖为210毫米，可以适配常规的冰箱门置物架、车载杯架以及常见的桌面收纳空间，不需要为其预留特殊的放置空间，瓶身底部的支撑瓣片最大外接圆直径为85毫米，放置时的占用面积和常规500毫升矿泉水瓶基本一致，不会额外占用过多的置物空间。针对不同的使用场景，这款结构可以适配多种透明塑料材质，比如盛装常温饮用水时可以采用食品级PET材质，盛装洗护类液体时可以采用PP或者PVC材质，不同材质切换时只需要调整吹塑工艺的温度参数，不需要修改瓶身的核心结构，具备较强的材质适配性。在结构验证阶段，还针对瓶身的堆叠性能做了优化，瓶盖的顶面设计有与瓶底瓣状结构匹配的凹槽，多个瓶体上下堆叠时，上方瓶体的底部瓣片可以嵌入下方瓶盖的凹槽内，形成可靠的定位，堆叠三层时不会出现滑落的问题，适合仓储运输过程中的堆码存放，提升仓储空间的利用率。
