直径5900mm盾构隧道管片衬砌结构

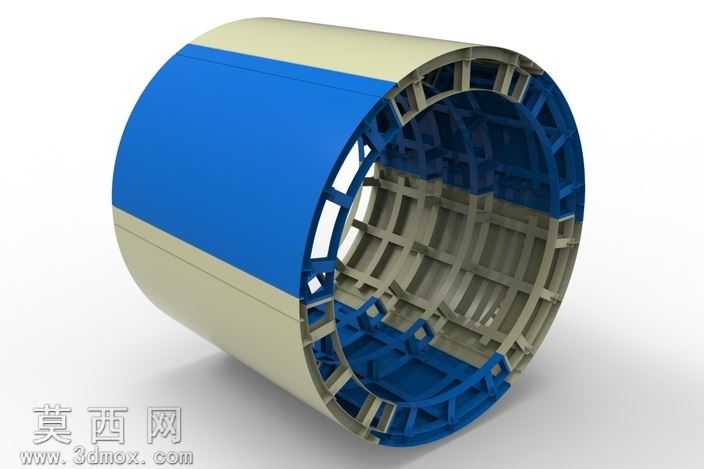

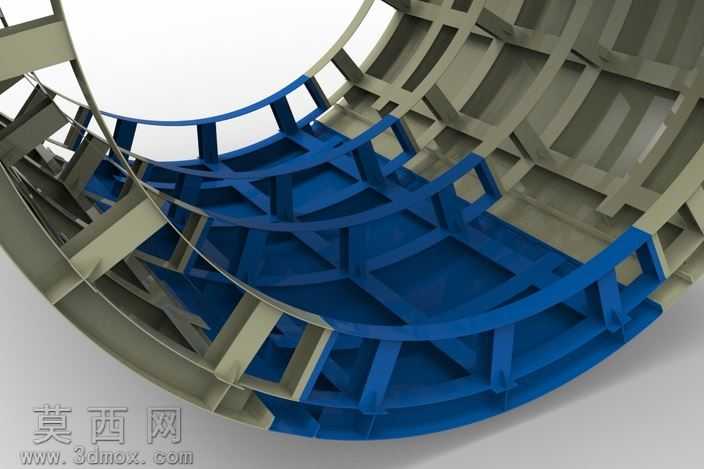

本模型为直径5900mm的盾构隧道管片衬砌拼装结构，采用三维参数化建模完成整体构建，建模过程中严格遵循盾构管片的分块设计逻辑，将整环管片拆分为标准块、邻接块与封顶块三类构件，精准还原每一块管片的弧形轮廓、拼接榫槽与螺栓孔位的位置尺寸，保证各分块拼接后可形成完整的圆筒形支护结构。模型对管片内侧的纵横加强肋结构做了精细化建模，肋板的排布间距、厚度与连接节点完全匹配实际工程的受力设计要求，清晰呈现管片从外弧面到内肋层的分层结构，直观展示衬砌结构的受力传递路径。材质渲染上，外弧面采用哑光浅米色混凝土材质，还原预制管片的基础基材质感，内肋与拼接结构采用高饱和度蓝色工程塑料质感做区分，既清晰划分不同功能的结构区域，也让整体模型的视觉层次分明，便于观察内部构造细节。模型的拼接结构做了可装配化的设计处理，每一处榫卯咬合结构、螺栓连接位都预留了准确的装配间隙，可直观演示管片从分块到整环拼装的完整流程，清晰展示管片环向拼接、纵向错缝拼装的契合逻辑。设计过程中重点考量了大直径圆筒结构的受力合理性，内侧加强肋采用网格状排布，既保证整环管片的径向、环向结构强度，也通过合理的肋板镂空设计控制构件自重，还原实际工程中预制管片轻量化与高强度兼顾的设计思路。模型整体无多余冗余结构，所有可见结构均对应实际盾构管片的功能构造，可用于隧道施工技术交底、管片拼装工艺演示、地下工程结构教学等场景，能够清晰直观地展现大直径盾构衬砌的内部构造与装配逻辑。
