四通法兰式工业水管连接构件

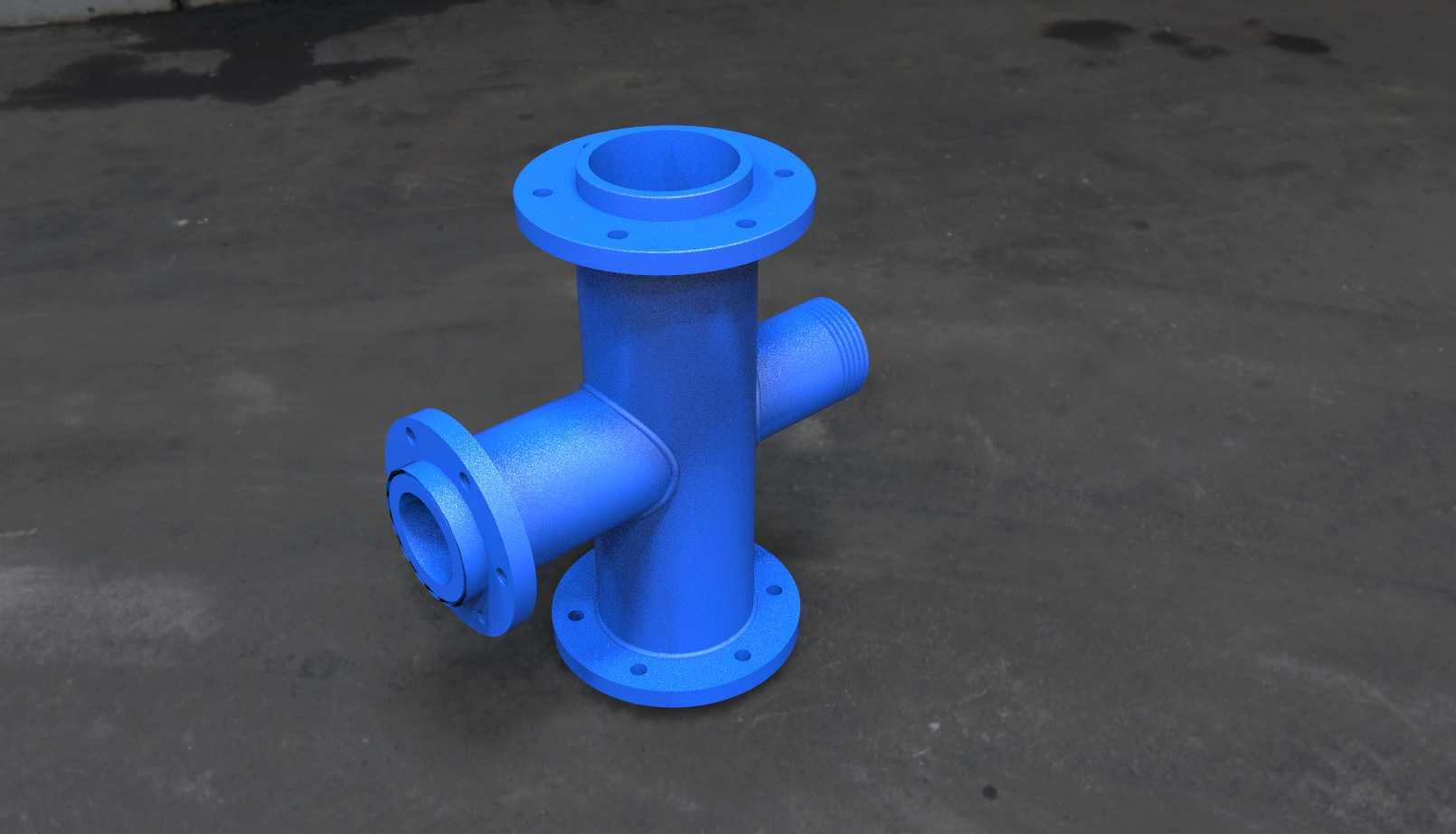

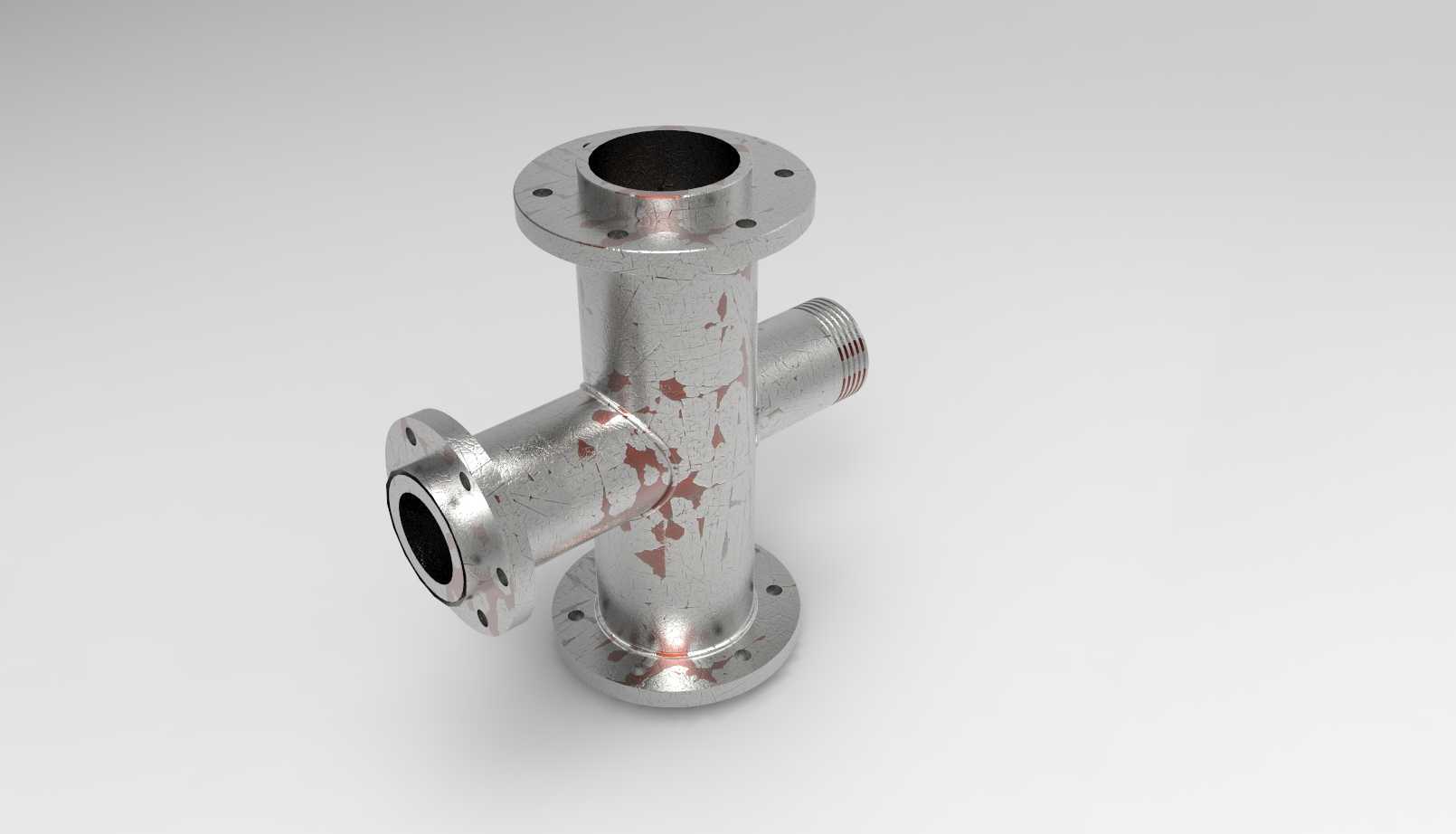

　　在工业循环水系统、厂区给排水管网、工艺冷却水输送管路的布设作业中，多支路交汇节点的连接件选型直接决定整个管路的密封可靠性与流体输送效率，这款四通式管道连接构件正是针对这类多向分流汇流场景开发的结构件。不同于普通螺纹连接的四通接头，该构件三个接口采用带螺栓孔的法兰盘结构，剩余一个接口采用外螺纹直连结构，可适配不同连接形式的现场管路，无需额外加装转换接头就能完成多方向管路的对接，能有效减少管路节点的密封薄弱点，降低后期运维过程中出现跑冒滴漏的概率。从结构设计逻辑来看，主体采用等径正交的中空筒体结构，三个法兰端的法兰盘与筒体衔接位置做了圆弧过渡加厚处理，避免管路内流体压力波动时，衔接位置出现应力集中导致的焊缝开裂或者结构变形；

　　法兰盘上的螺栓孔采用均匀圆周排布，孔位公差严格匹配通用法兰的安装标准，现场安装时无需二次扩孔或者调整孔位，就能和对应规格的法兰垫片、配对法兰完成紧固对接。外螺纹端的螺纹参数采用通用管路螺纹标准，可直接拧入带内螺纹的管路端口，螺纹根部同样做了退刀槽与加强筋过渡，保证螺纹连接段的结构强度，不会因为管路振动或者外力拉扯出现螺纹断裂的问题。从安装边界尺寸来看，主体筒体的通径保持一致，可保证四个方向的流体流量均匀分配，不会因为通径突变造成局部流阻增大、管路异响或者压降过大的问题；法兰盘的外径、螺栓孔中心距、密封面宽度均匹配对应压力等级的法兰标准，安装时法兰密封面可适配橡胶垫片、四氟垫片等多种常用密封件，满足不同输送介质的密封需求。

　　构件整体的轴向与径向尺寸经过优化，在保证结构强度的前提下尽可能压缩占用空间，适合在管路排布密集、安装空间局促的厂区管廊、设备夹层内布设，不会因为构件尺寸过大导致相邻管路出现安装干涉。实际应用场景中，这类四通连接件可用于冷却水系统中主管道向多台设备分支供水的节点，也可用于排污管路中多个支路污水汇入主排污管的汇流节点，还可在消防水系统中完成多方向消防管路的连通。建模过程中，对法兰盘的密封面做了平面度的结构考量，螺栓孔的位置度公差、螺纹段的同轴度公差都在模型结构中做了对应预留，生产加工时可直接基于该模型编制加工工艺，完成铸造、机加工、防腐处理等工序，成品可直接用于现场管路安装。不同于普通焊接式四通，

　　该构件的法兰连接形式可在后期管路改造或者设备移位时快速拆卸，无需切割管路就能完成节点调整，能大幅降低管路改造的施工成本与作业周期。针对工业水管系统常见的水锤冲击问题，该构件的筒体壁厚做了针对性加强，可承受常规工况下的水锤压力冲击，不会因为瞬时压力升高出现管壁破裂的问题；内壁做了平滑过渡处理，没有突兀的台阶或者棱角，可减少流体输送过程中的杂质挂壁，降低管路堵塞的风险，长期使用过程中也不会因为内壁结垢造成通径缩小影响输送效率。
