手持强光照明手电筒结构设计方案

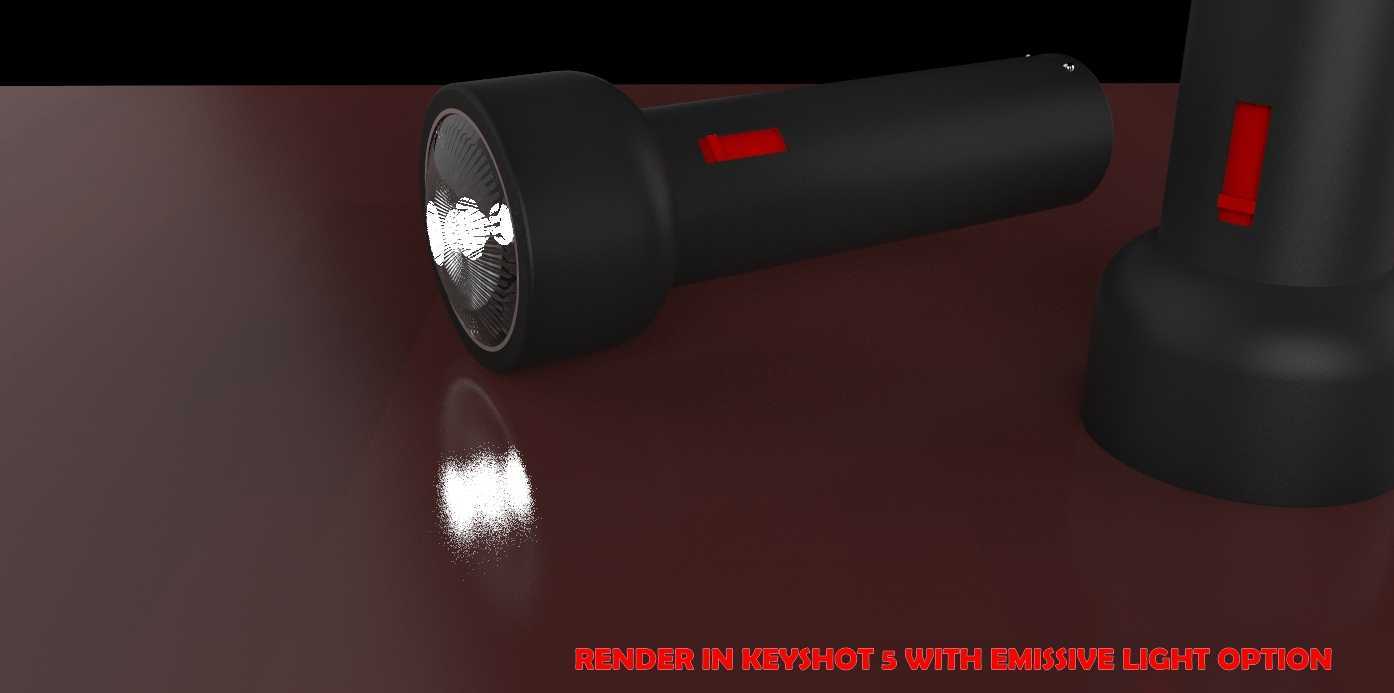

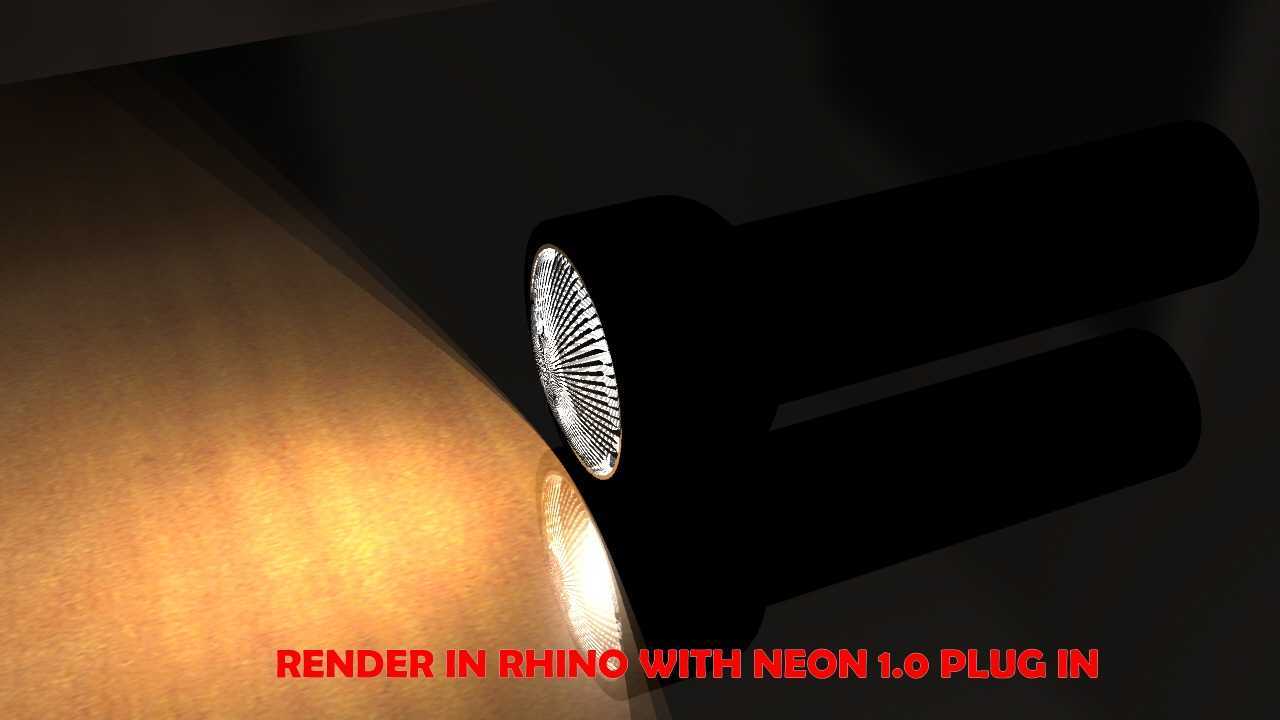

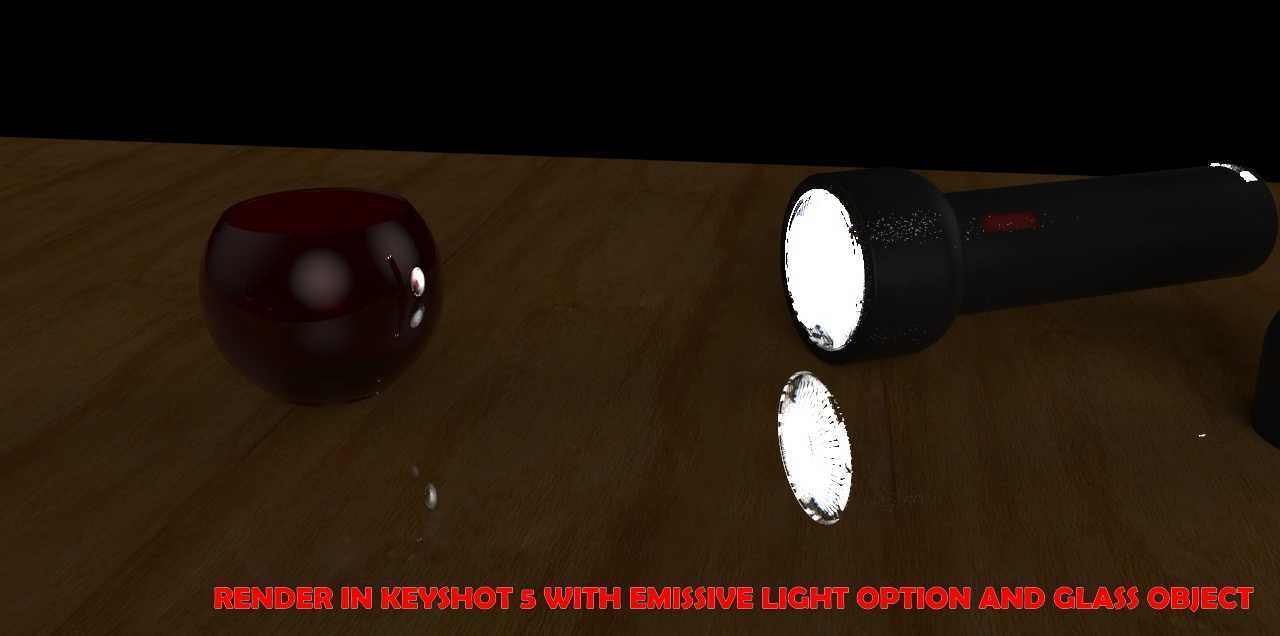

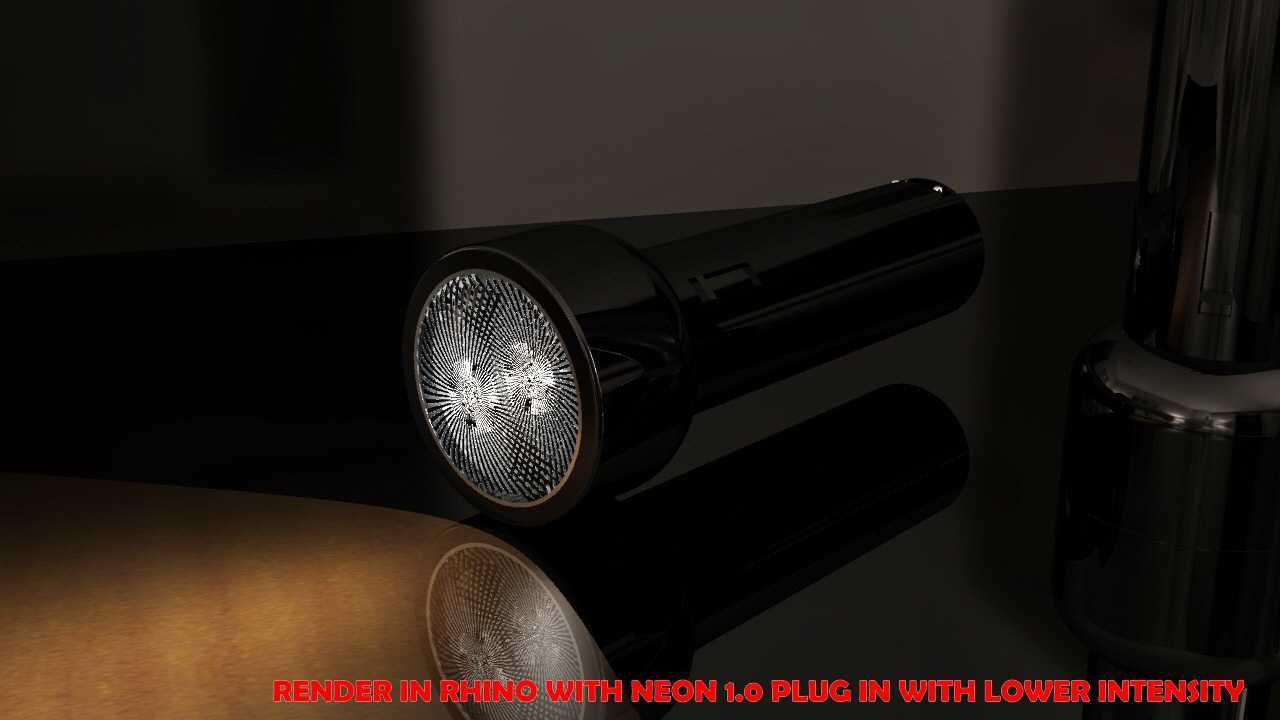

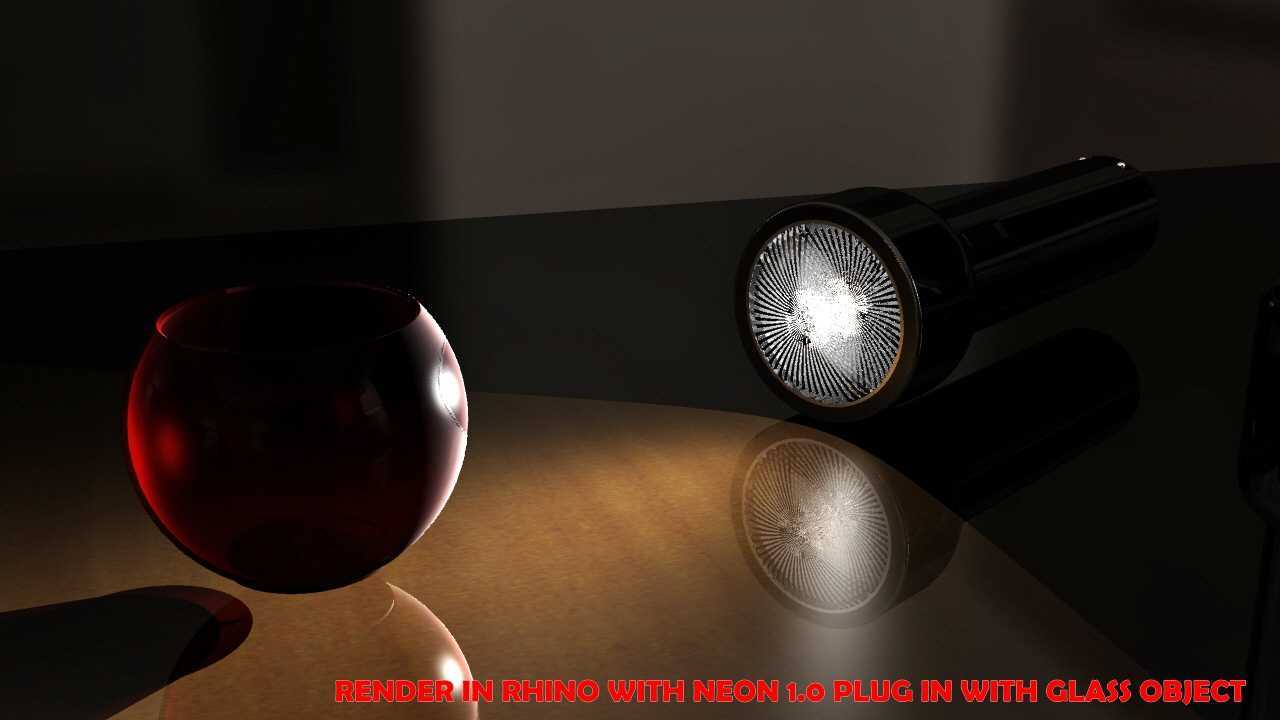

　　这款手持照明设备的结构设计，核心围绕户外应急、作业巡检等高频使用场景展开，在做结构排布时首先考虑了单手握持的操作逻辑，筒身主体采用等径圆柱形态，握持段做了细微的防滑纹理处理，避免戴劳保手套操作时出现打滑脱手的问题。灯头部分采用略大于筒身的直径设计，一方面给反光杯预留足够的安装空间，保证光线反射汇聚的角度符合照明射程要求，另一方面在灯头前端设置了凸起的防护圈，当灯具意外跌落时，防护圈会先接触接触面，避免灯头玻璃直接受冲击碎裂，这个结构细节在巡检作业场景中实用性很强，毕竟厂区、户外工地的地面多为硬质水泥或碎石地面，跌落风险远高于日常民用场景。

　　从功能特性来看，这款灯具的核心是提供集中的强光照明，反光杯采用抛物面结构设计，光源安装在反光杯的焦点位置，能够将光源发出的光线尽可能平行反射出去，减少光线的漫散射损失，保证中远距离的照明亮度。开关设置在筒身尾部，采用按压式通断结构，操作时不需要改变握持手势，仅用持握手的拇指就可以完成开关操作，适合在行进过程中快速切换照明状态。筒身内部预留了标准电池的安装仓，仓体设置了导向筋位，安装电池时不需要刻意对准正负极方向，靠导向结构就能引导电池滑入正确的接触位置，减少黑暗环境下更换电池的操作难度。

　　设计过程中首先做了安装边界的校核，灯头与筒身采用螺纹连接结构，螺纹配合长度设置为8mm，既保证连接强度，又不会因为旋合长度过长导致拆装灯头更换光源时过于费力，螺纹处预留了密封圈安装槽，装配后可以达到基础的防水防尘要求，能够应对雨天户外使用或者多粉尘作业环境的使用需求。尾部的电池盖同样采用螺纹连接，接触端设置了弹簧缓冲结构，一方面可以抵消电池长度的公差，保证电池正负极与接触片始终可靠接触，另一方面在跌落时可以吸收部分冲击能量，避免电池受冲击出现接触不良的问题。

　　外形尺寸的设定充分考虑了便携性要求，筒身直径控制在35mm以内，普通成年人的手掌握持时可以完全环抱住筒身，不会因为直径过粗导致长时间握持出现手部疲劳，整体长度控制在150mm左右，可以轻松放入工装裤的侧袋或者工具包的侧兜中，不会占用过多的收纳空间。灯头的出光面采用钢化玻璃材质，透光率达到90%以上，同时表面做了硬化处理，日常使用中被砂石剐蹭也不容易留下划痕，避免划痕影响光线投射效果。

　　在结构细节处理上，筒身内部的走线全部沿内壁的走线槽布置，避免装配时导线被螺纹结构夹破造成短路，灯头内部的光源驱动板设置了独立的固定卡槽，不需要额外打胶固定，靠卡槽的过盈配合就可以牢牢固定驱动板，同时也方便后期维修时拆解更换部件。筒身外侧的防滑纹理采用深度0.5mm的网格纹路，既不会因为纹路过深导致积灰难以清理，又能提供足够的握持摩擦力，即使手上沾有少量油污或者水渍，也能稳定持握灯具。

　　从实际使用的适配场景来看，这款结构设计既可以满足厂区夜间设备巡检的照明需求，也能适配户外露营、应急抢修、家庭备用照明等多种场景，结构上没有多余的复杂部件，整体零件数量控制在20个以内，生产装配时的工序简单，后期维护更换易损件也不需要专用工具，徒手就可以完成灯头、电池盖的拆装。在做重量平衡设计时，将重量较大的电池部件设置在靠近筒身尾部的位置，持握时重心落在手掌中心位置，长时间持握不会出现头重脚轻的疲劳感，操作手感更稳定。
