70米跨度飞机库钢管桁架门式刚架结构

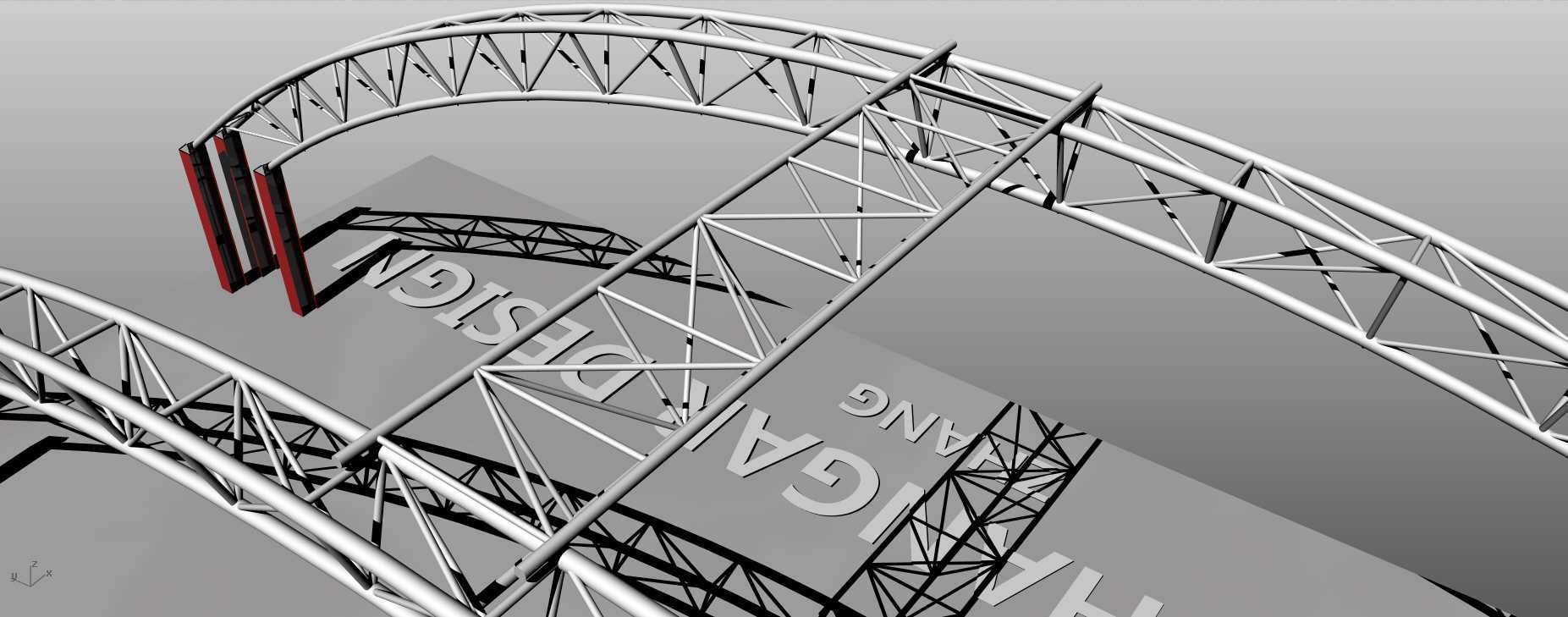

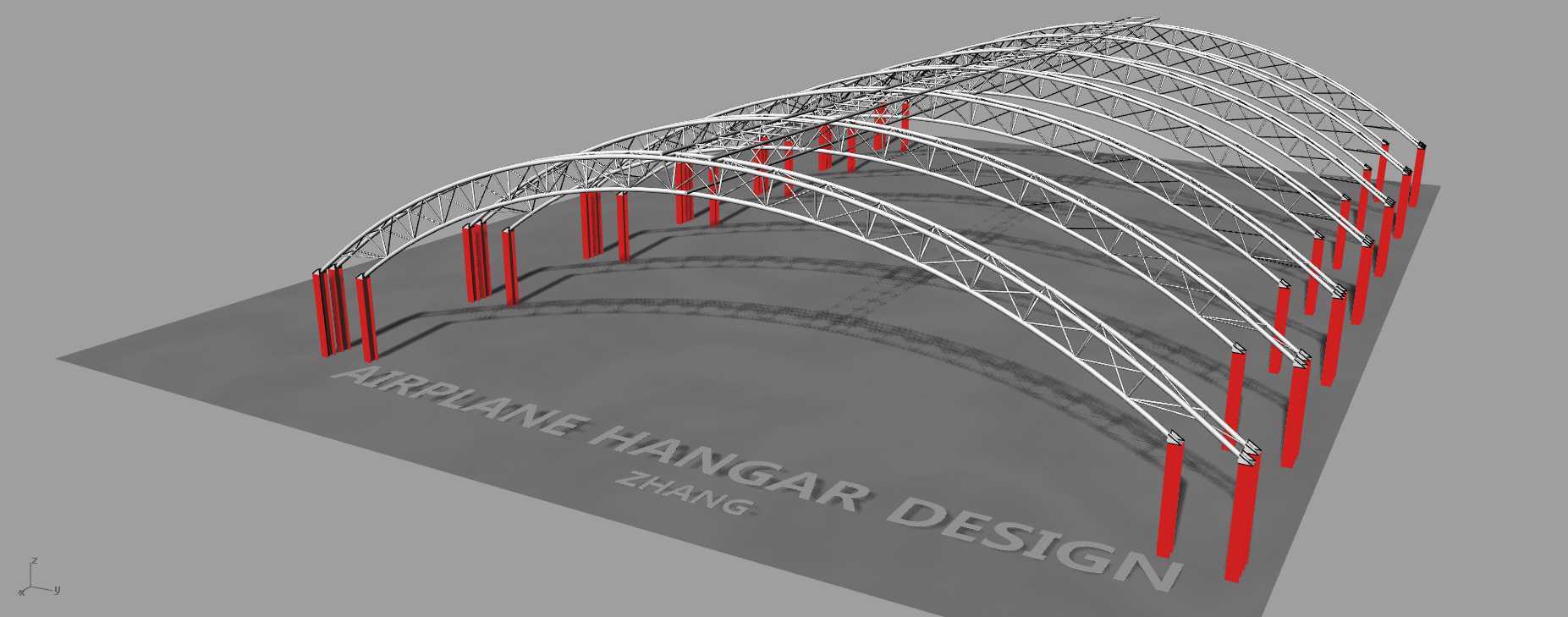

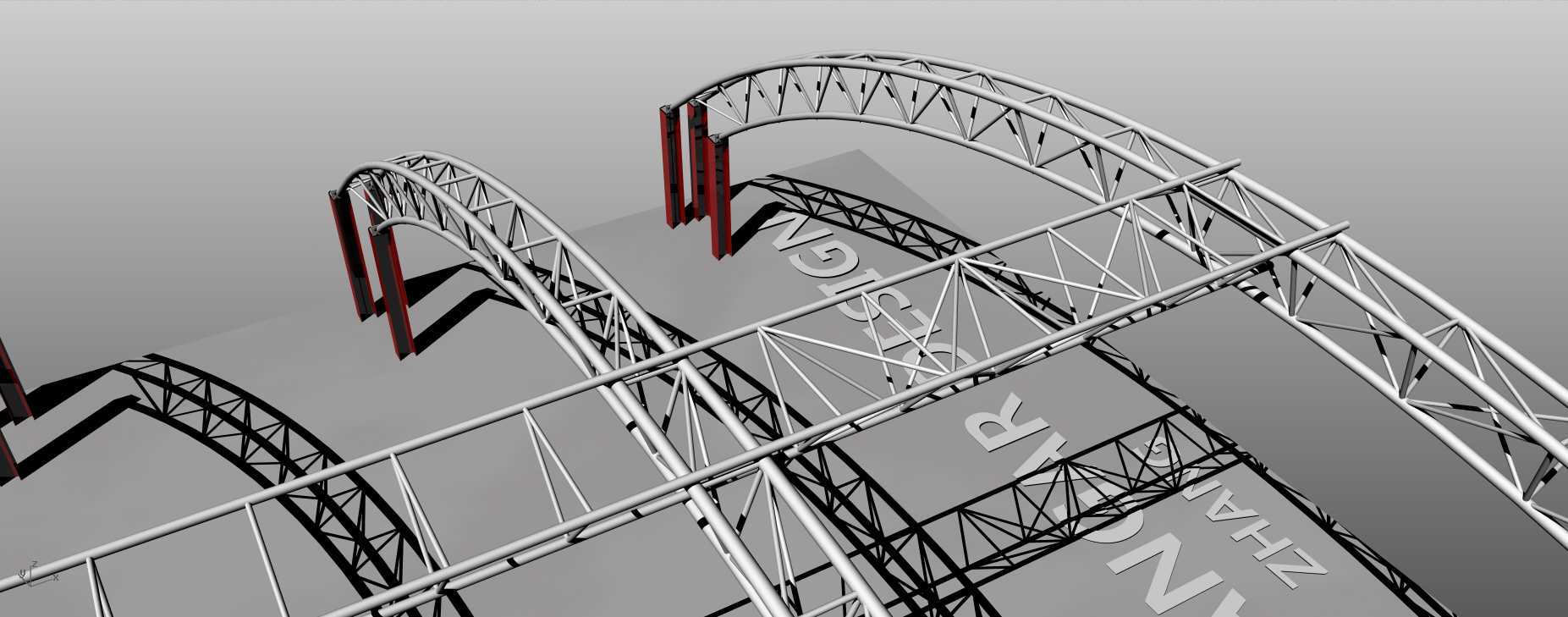

　　该结构针对通用航空机场的固定翼飞机停放、日常检修维护场景设计，可满足中小型通航机队的机库覆盖需求，同时适配施工阶段的临时结构受力要求，避免施工过程中出现杆件失稳、整体变形超差的问题。结构整体采用三管三角形截面桁架拱作为主受力拱架，单跨净跨度达到70m，拱架矢高根据机库内部净空要求匹配设置，可满足翼展15m级通用飞机的进出与库内周转需求，立柱采用等直径圆钢管构件，柱脚与基础预埋板采用刚性连接设计，可传递竖向荷载、水平风荷载以及施工阶段的不均匀荷载。主拱架的三角形桁架截面由三根主弦管搭配腹杆拼接而成，腹杆采用相贯线焊接工艺与主弦管连接，相比传统H型钢门式刚架，在同等跨度下可有效降低结构自重，同时提升拱架平面外的稳定性能，

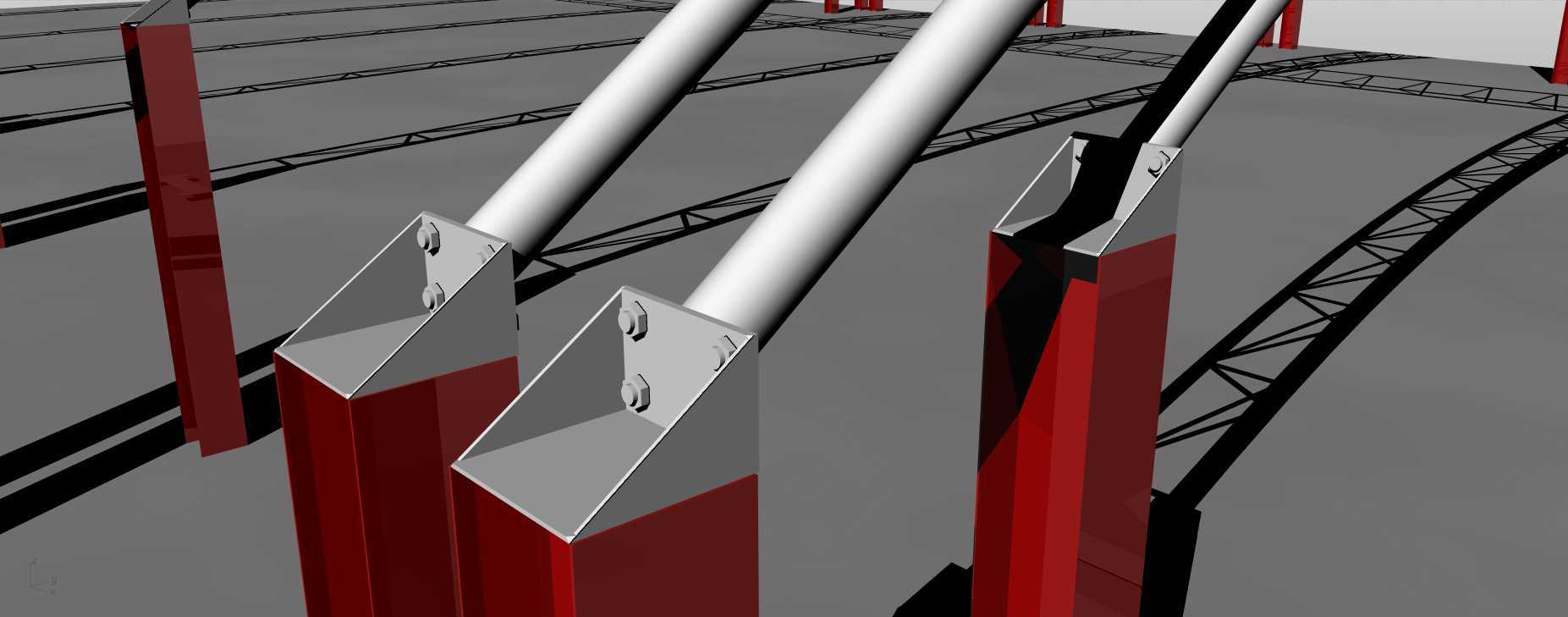

　　减少侧向支撑的布置密度，降低现场安装的焊接工作量。拱架纵向通过系杆与水平支撑连成整体，纵向柱距根据屋面围护材料的跨度要求设置，可适配常规压型金属板屋面的安装边界，无需额外增设次楞构件。设计阶段优先考虑施工阶段的受力特性，由于该结构处于施工安装过程中，尚未完成屋面围护与全部支撑体系的安装，因此单榀拱架的临时固定措施、吊装过程中的杆件受力验算均纳入结构设计范畴，每榀拱架吊装就位后，先通过临时斜撑与相邻已安装拱架固定，再安装纵向系杆形成稳定的空间受力体系，避免单榀拱架在风荷载作用下出现平面外倾覆。结构的立柱沿拱架跨度两侧对称布置，柱顶与拱架脚采用刚接节点，节点处通过加劲肋强化局部受力性能，可传递拱脚处的水平推力与竖向压力，

　　基础设计阶段需匹配拱脚水平推力的抗滑移要求，避免结构受荷后出现整体侧移。三角形桁架截面的三根主弦管分别布置于截面的三个角点，相比单管拱结构，截面回转半径更大，在相同用钢量下的长细比控制更优，可有效降低杆件的计算长度，提升受压状态下的稳定承载力，腹杆采用小直径圆钢管，按照受力大小区分杆件壁厚，受拉腹杆与受压腹杆采用不同的壁厚参数，在保证结构安全的前提下控制整体用钢量。结构安装过程中需严格控制拱架的拼装精度，每段拱架在地面预拼装时需核对接口的同轴度与拱架的整体线形，避免高空拼接时出现错边、强制对口导致的附加内应力，拱架整体线形采用分段坐标控制，每段接口的坐标偏差控制在规范允许范围内，保证成拱后的整体受力符合设计计算假定。

　　该结构同时考虑了后期使用阶段的荷载组合，包括屋面恒载、活载、不同方向的风荷载以及地震作用，施工阶段则额外考虑吊装荷载、临时施工堆载以及阵风荷载的作用，不同工况下的杆件应力比均控制在合理区间，避免出现应力集中的薄弱部位。拱架的杆件连接均采用等强焊接设计，相贯线切口采用数控切割加工，保证腹杆与主弦管的贴合度，减少焊接缺陷，现场安装焊缝需按要求进行探伤检测，确保节点连接强度符合设计要求。结构的侧向支撑布置在拱架的上弦平面，形成水平桁架体系，可有效传递纵向水平力，同时保证各榀拱架的协同工作性能，避免单榀拱架独立受力导致的变形过大问题。
