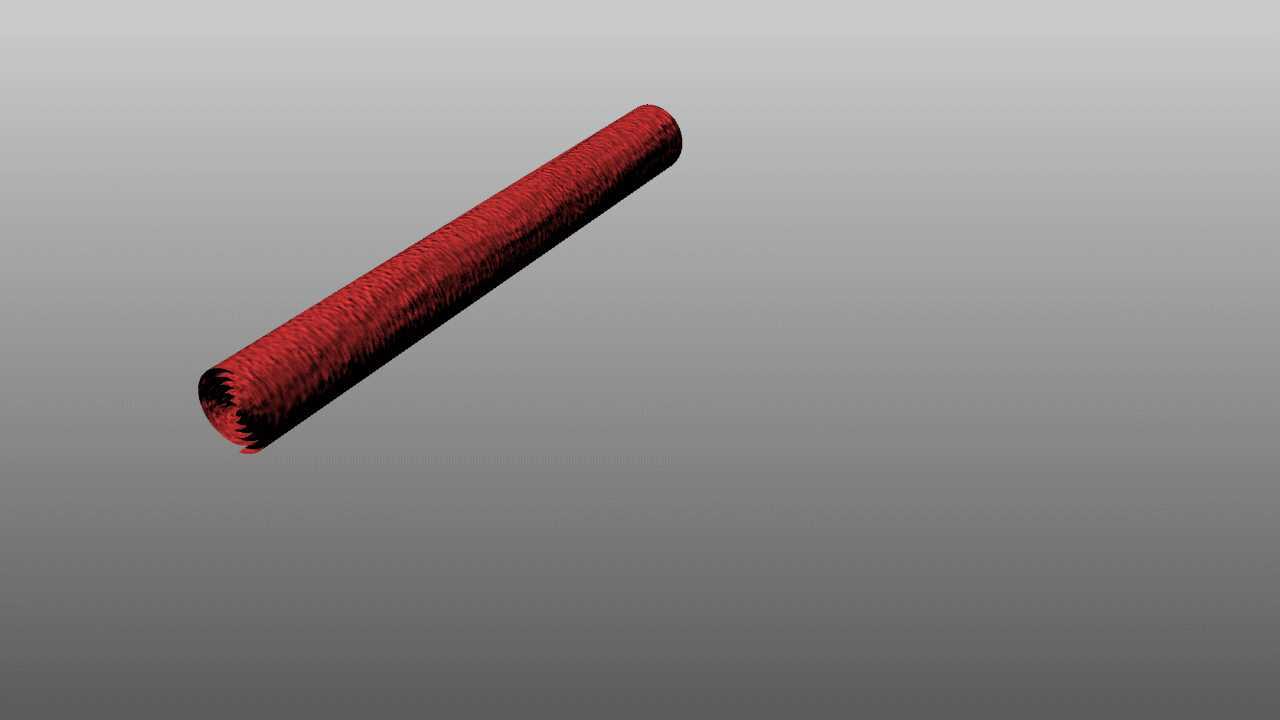

Rhino螺旋命令制作卷状地毯滚动动画演示

　　做柔性物料的运动仿真一直是三维建模里容易踩坑的环节，尤其是卷装类物料的收卷、展放动作，很多新手容易直接用刚体位移去凑效果，做出来的动画要么卷边穿模，要么物料表面纹理拉伸变形，完全不符合实际物料的运动逻辑。这次做的卷状地毯滚动动画，核心是用螺旋线的参数驱动来匹配地毯卷的转动与展放关系，从工程演示的角度还原柔性卷料的运动状态，这类动画逻辑其实可以平移到很多工业场景里——比如纺织行业的面料收卷工位、印刷行业的卷材输送段、家装施工里的地毯铺装演示，甚至是仓储环节里卷状物料的上下料动作模拟，本质都是柔性卷料绕定轴转动同时伴随线性位移的运动组合。

　　建模初期先确定卷料的核心参数边界，首先是卷芯的基准直径，日常商用卷装地毯的纸芯内径通常在76mm到102mm之间，对应卷绕初始状态的基准螺旋线基圆直径要和卷芯尺寸匹配，避免初始卷绕层出现曲率过小的硬折痕——地毯本身是有一定厚度和挺度的柔性物料，弯折半径小于物料自身厚度3倍的时候就会出现不可逆的折痕，实际铺装里这类折痕会直接影响地面贴合度，所以螺旋线的起始螺距、每一圈的半径增量都要和地毯的厚度参数绑定，常规商用地毯的厚度在6mm到12mm区间，每一圈螺旋的半径增量就对应单张地毯的厚度，这样卷绕层数增加的时候，外轮廓的直径变化是均匀递增的，不会出现层间间隙或者穿模的问题。

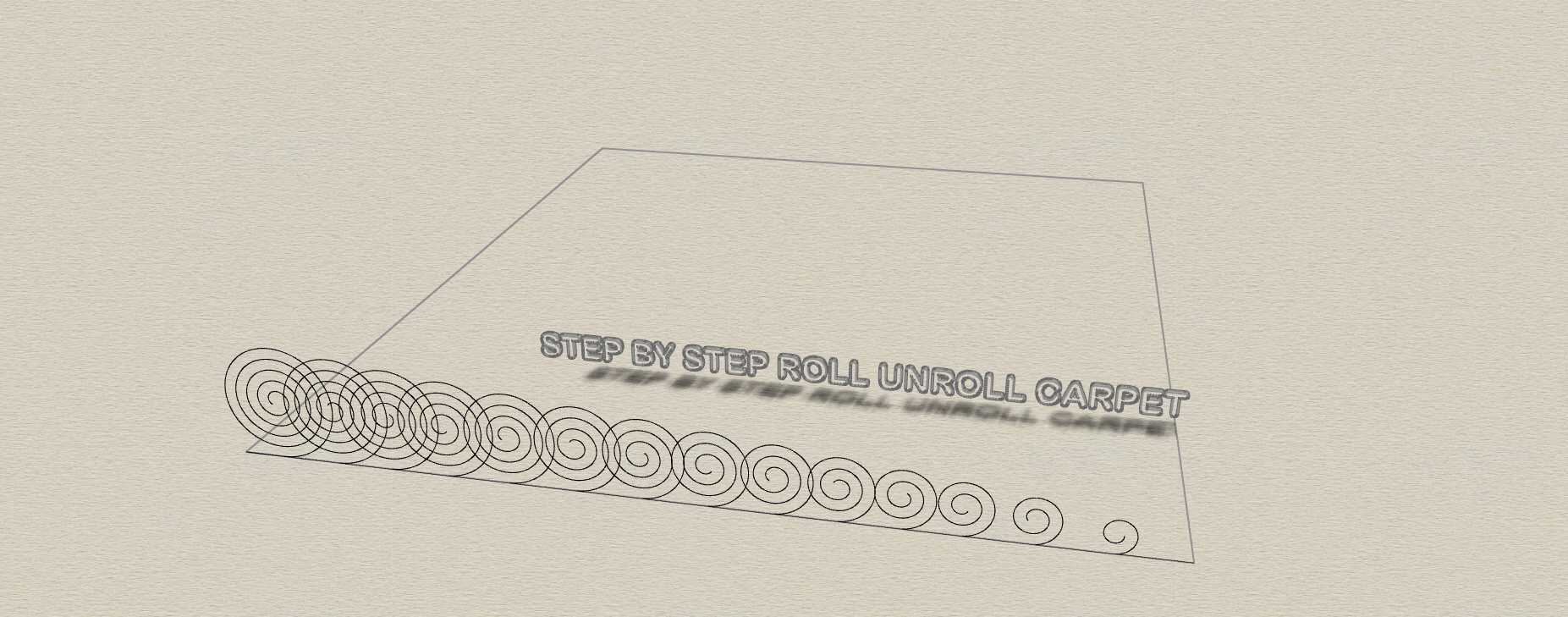

　　动画驱动的逻辑没有用复杂的骨骼绑定，毕竟这类规则卷绕的柔性件，用参数化螺旋线驱动效率更高，也更容易调整运动节奏。首先把地毯的展放长度和螺旋线的圈数做参数关联，当卷体绕中心轴转动一周，螺旋线对应减少一圈，展放段的长度就同步增加一个外轮廓周长的数值，同时展放段的平面部分要和滚动接触面保持平行约束，接触位置的切点要始终和地面保持零间隙，模拟地毯滚动时自重带来的贴合效果。这里要注意卷体转动的线速度和展放段的移动速度必须完全匹配，很多新手做这类动画容易出现卷体转得快、地毯走得慢，或者反过来的情况，视觉上就会出现打滑的违和感，实际工况里如果是主动辊驱动地毯卷展放，辊面线速度和地毯进给速度是严格同步的，动画里的速度匹配就是还原这个传动逻辑。

　　外观纹理的处理上，没有直接给圆柱面贴平面纹理，因为卷绕状态下的地毯纹理是沿着螺旋走向分布的，平面贴图直接投射到圆柱面会出现纹理拉伸，尤其是卷体两端的位置纹理变形会很明显。这里把纹理的UV坐标沿着螺旋线的走向做了映射，让地毯表面的绒面纹理方向始终和卷绕的切线方向保持一致，展放之后的平面段纹理自然过渡，不会出现卷段和展放段纹理衔接断裂的问题。渲染的时候给材质加了微弱的绒面高光偏移，模拟短绒地毯在不同角度下的反光差异，避免材质看起来像硬质塑料卷。

　　从应用场景来说，这类参数化的卷料动画模板，调整螺旋基圆直径、层厚增量、物料长度参数之后，就可以快速适配不同的卷装物料演示，比如换成薄膜卷、卷材纸张、防水卷材都可以用同一套驱动逻辑，不用重新搭建动画框架。做这类演示动画的时候不用追求过度复杂的动力学解算，尤其是面向方案汇报、施工演示的场景，参数化驱动的动画调整效率高，运动精度可控，不会出现动力学解算常见的穿模、物料乱飞的问题，完全能满足工程演示的需求。实际建模的时候还要注意安装边界的预留，如果是模拟铺装场景的动画，卷体的两侧要预留至少100mm的操作空间，对应施工时人员扶持卷体的操作位置，展放段的长度要和演示的铺装区域尺寸匹配，避免动画里物料长度和场景尺寸不匹配的问题。

　　很多人觉得这类简单动画没有技术含量，实际上越是基础的运动演示，越考验对实际工况的理解，比如地毯滚动的时候，卷体的中心高度是随着卷径减小逐渐降低的，不是固定高度平移，如果忽略这个细节，卷径变小之后就会出现卷体悬浮在地面上方的问题，视觉上非常失真。这个细节对应的实际工况就是卷材放卷工位的浮动辊结构，不管是手动铺装还是设备自动放卷，卷体的支撑高度都是随着卷径变化动态调整的，始终保持物料和接触面的贴合状态，把这些实际工况里的细节融入动画里，做出来的演示内容才符合工程逻辑，而不是单纯的几何位移动画。
