可调式管道夹持紧固管钳结构设计

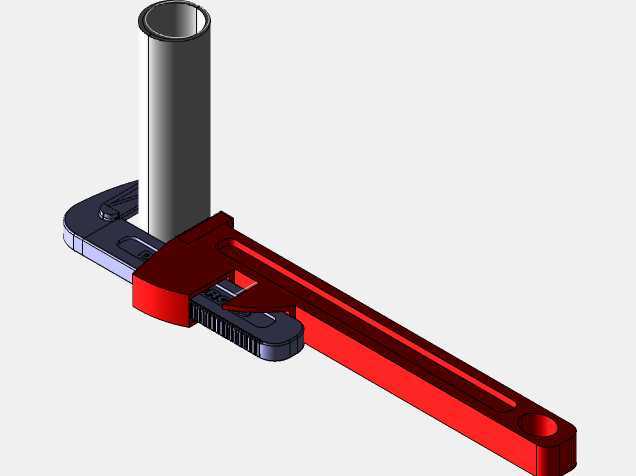

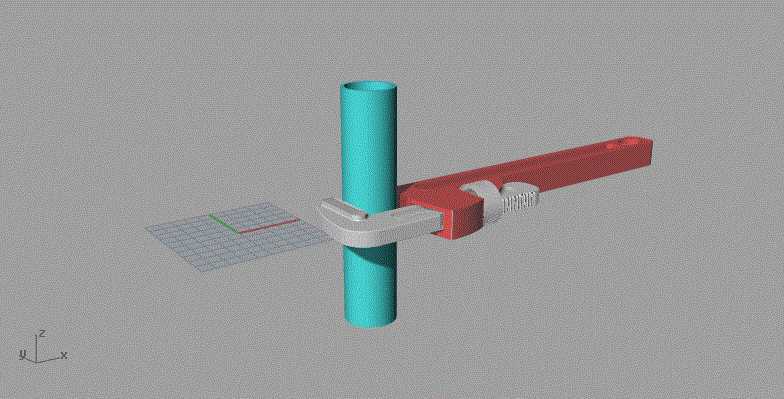

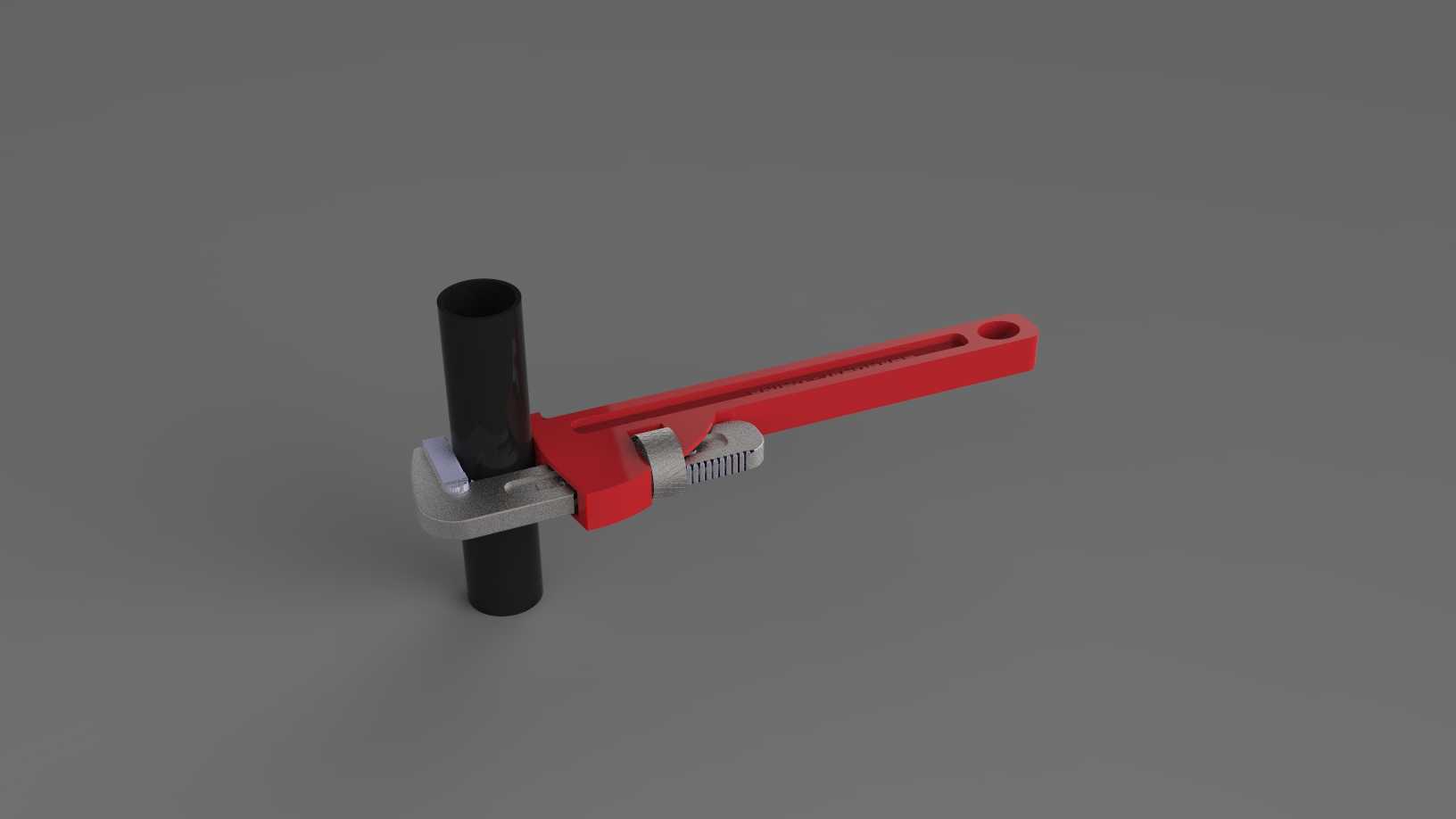

　　在管线施工、设备维保、水电安装等现场作业场景中，管钳是作业人员随身配备的核心手动夹持类工具，区别于普通固定开口扳手，管钳的核心作用是为圆柱形金属管件、薄壁管材提供足够的周向夹持摩擦力，带动管件完成螺纹旋接、拆卸、校形等操作，避免管件表面打滑造成的施力失效或工件表面损伤。这款管钳的结构设计完全围绕现场作业的实际受力需求展开，整体采用经典的活动颚式结构布局，主要由固定钳身、活动钳颚、调节螺母、钳柄四个核心部件组成，固定钳身与长柄采用一体化结构设计，保证大扭矩施力时的结构刚性，避免钳身与手柄连接处出现应力断裂。活动钳颚可沿固定钳身的导向槽做直线往复运动，通过套在钳身中部的锯齿形调节螺母转动，即可连续调整两个钳颚之间的开口距离，

　　适配不同外径的圆柱形工件，调节行程覆盖现场常见的小口径薄壁水管到中等厚度的金属输气管件，无需更换工具即可完成多规格管件的作业需求。钳颚的咬合面设计为带细密齿纹的弧形结构，齿纹方向与管件转动受力方向呈一定倾角，当施加握力带动钳柄转动时，钳颚会在扭矩作用下产生自紧效应，施加的扭矩越大，钳颚对管件表面的咬合压力就越强，从结构原理上避免大扭矩作业时的打滑问题，同时齿纹的高度经过合理设计，既保证足够的咬合深度，又不会过度嵌入管件表面造成管材表层的不可逆损伤，兼顾夹持可靠性与工件表面保护需求。钳柄部分采用符合人体工学的长力臂设计，力臂长度经过受力核算，普通成年男性单手握持即可输出足够的管件旋紧扭矩，无需额外加接延长套管，

　　避免过度施力造成管件螺纹滑牙或钳身过载断裂，钳柄的截面采用变截面设计，靠近钳头的位置截面厚度更大，承受弯矩最高的区域做了局部加厚处理，向手柄末端逐渐过渡为适合握持的扁平截面，在保证整体结构强度的同时尽可能降低工具自重，减少长时间手持作业的疲劳感。从安装边界与适配场景来看，这款管钳的整体外形尺寸适配常规工具箱的分层收纳空间，钳头部分的最大外轮廓尺寸可以深入狭窄的管线排布间隙作业，比如墙面预埋管线的接头位置、设备内部密集排布的管路连接处，不会因为钳头体积过大无法伸入作业空间。调节螺母的外圈设计有防滑滚花结构，即便佩戴沾有油污或水渍的劳保手套，也可以单手转动调节螺母快速调整开口大小，适配现场快速换件作业的节奏。钳颚的齿面经过硬化处理，

　　长期咬合金属管件也不会出现齿纹磨平、打滑的问题，固定钳身与活动钳颚的导向配合面采用小间隙配合设计，调整开口时滑动顺畅无卡滞，承受大扭矩时不会出现钳颚晃动、错位的问题，保证施力时的力传递效率。在实际作业过程中，这款管钳不仅可以用于圆形管件的夹持作业，也可以临时替代活动扳手完成大尺寸六角螺母、螺栓的拆装作业，钳颚的自紧特性在处理锈蚀、卡死的螺纹连接件时，比普通活动扳手的夹持可靠性更高，不容易出现扳手滑口磨圆螺栓棱角的问题。设计过程中针对钳身的应力集中区域做了圆弧过渡处理，避免直角结构造成的应力集中，在反复承受大扭矩载荷的工况下可以有效延长工具的使用寿命，整体结构没有多余的复杂零部件，后期维护简单，仅需定期在导向槽与调节螺母的配合位置涂抹少量润滑脂，即可保证调节结构长期顺畅运作，适配工地、车间、家装等多种复杂作业环境下的使用需求，即便在潮湿、多粉尘的作业环境中，简单的结构设计也不容易出现杂物卡滞调节结构的问题。
