木材拼接用偏心锁紧快速连接构件

　　在木结构临时搭建、木方拼接作业、工地木楞快速接长、展会木质展架临时组装这类场景里，传统的木方接长往往需要钉接、螺栓穿孔连接，不仅拆装效率低，还会破坏木材本身的结构完整性，拆除后木材无法重复利用，造成物料浪费。这款偏心锁紧式快速连接构件，正是针对这类需要频繁拆装、快速拼接木方的作业场景设计，全程无需额外钻孔、打钉，仅靠手动扳动拨杆就能完成两根同规格木方的对接锁紧，单人即可操作，单处连接的锁紧耗时不超过10秒，大幅提升木构件拼接的作业效率。

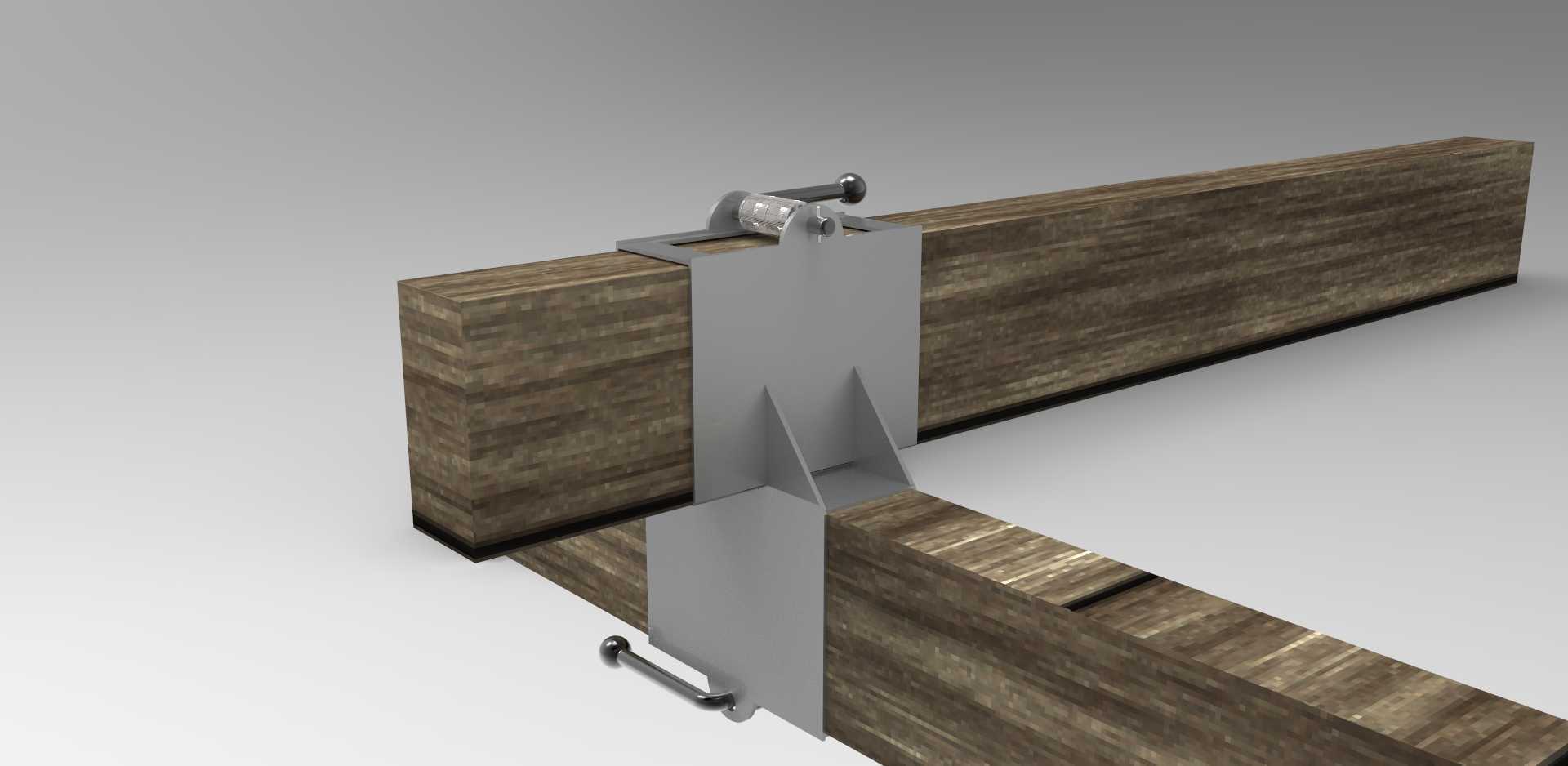

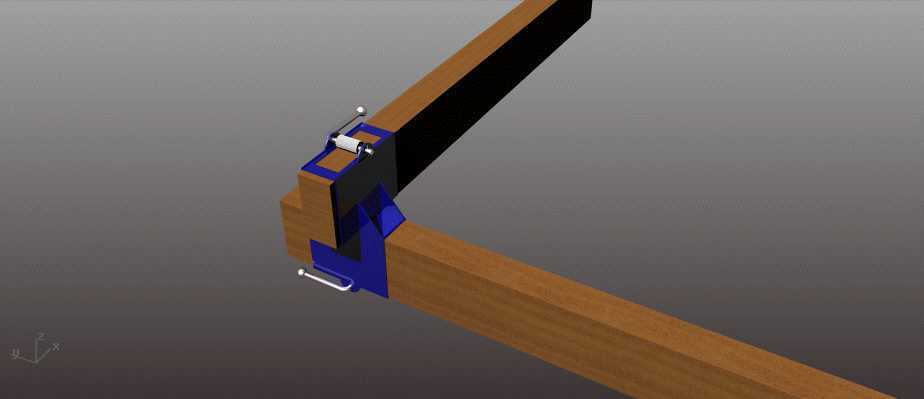

　　从功能特性来看，这款构件采用2-3毫米厚度的钢板冲压折弯成型，整体为对称式抱合结构，上下两个卡套分别套入待对接的两根木方端部，中间的立板作为对接定位基准，保证两根木方对接后端面贴合无错位，立板两侧焊接的三角加强筋，能够承受木方受弯时产生的侧向拉力，避免连接部位受载后出现折弯变形。锁紧机构采用偏心凸轮结构，拨杆与偏心锁杆为刚性连接，向上或向下扳动拨杆时，偏心轮的回转半径变化会带动锁杆收紧，将卡套与木方表面牢牢压合，依靠钢板与木材表面的静摩擦力实现锁紧，锁紧后不会出现沿木方长度方向的窜动，也不会发生横向松脱。

　　设计过程中优先考虑了现场作业的容错性，卡套的内槽尺寸比常规建筑用木方的公称尺寸预留了1-2毫米的间隙，即便木方存在轻微的尺寸公差、表面毛刺，也能顺利套入，不会出现卡滞无法安装的情况。偏心轮的锁紧行程设计为5毫米，既可以适配表面存在轻微磨损的旧木方，也能保证锁紧后有足够的压合力，避免受载后松脱。拨杆的长度经过反复校核，保证手动扳动时的操作力在150牛以内，普通作业人员无需借助额外工具就能轻松完成锁紧和解锁操作，拨杆端部做了圆弧卷边处理，避免操作时划伤手部。

　　安装边界方面，这款连接构件适配截面高度100毫米的矩形木方，卡套的有效包裹长度为120毫米，对接时两根木方的端部需要切平，保证端面与立板完全贴合，才能获得最佳的锁紧强度。构件整体的外形宽度为160毫米，安装后突出木方表面的高度为80毫米，在多根木方并排铺设的场景下，相邻木方的净间距需要预留不小于20毫米的间隙，避免连接构件互相干涉。由于采用钢板折弯焊接成型，构件本身的自重较轻，单套重量不超过1.2千克，现场搬运、安装都十分便捷，表面做了镀锌防锈处理，可以在户外露天环境下反复使用，不会轻易出现锈蚀卡滞的问题。

　　从实际使用的受力表现来看，正确锁紧后的连接部位，沿木方长度方向可以承受不低于8千牛的静拉力，能够满足普通木楞承重、临时支撑架、木质施工平台的受力要求，当需要拆除时，仅需反向扳动拨杆就能解锁，木方表面只会留下轻微的压痕，不会出现劈裂、钉孔等不可逆损伤，拆下的木方可以继续在其他场景使用，连接构件也能反复周转，大幅降低临时木结构搭建的物料成本。在结构细节上，卡套与木方接触的内表面没有做完全光滑处理，保留了冲压后的细微粗糙纹理，目的是增大钢板与木材之间的摩擦系数，进一步提升锁紧后的防滑能力，避免木方受拉时出现滑移。偏心锁杆的转轴部位采用了铆接结构，没有额外的紧固件，长期反复使用也不会出现转轴松脱、零件散落的问题，整体结构没有易损件，正常使用下的周转次数可以达到上千次。
