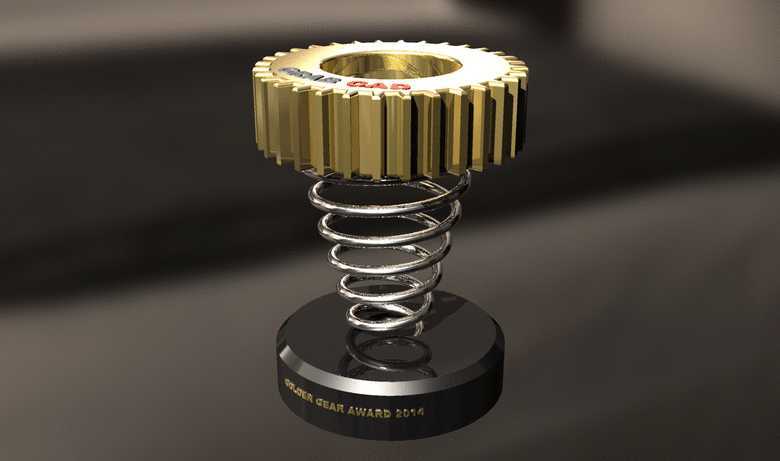

带弹簧底座的金色齿轮摆件结构设计

　　日常做传动结构方案验证时，常需要做一些兼具结构演示与展示属性的小构件，这款带弹簧支撑的齿轮构件，最初的设计出发点是做传动部件的静态展示样件，用来在车间工位的技能培训环节，给新入职的装配人员演示直齿圆柱齿轮的齿形轮廓、啮合基准面的加工要求，同时搭配弹簧支撑结构，也能直观展示弹性缓冲结构在齿轮传动副中的实际应用逻辑。

　　从实际应用场景来看，这类构件除了做培训演示教具，也可以作为小型自动化设备里的预压式齿轮调节组件使用——在一些对齿轮啮合间隙有动态补偿需求的轻载传动工位，比如小型标签送料机构、桌面型分拣设备的动力传输端，齿轮下方搭配的圆柱螺旋压缩弹簧，可以在齿轮出现轴向窜动或者齿面磨损时，自动补偿啮合间隙，避免传动过程中出现卡顿、跳齿的问题，相比传统的刚性固定齿轮结构，这种带弹性支撑的设计能降低30%左右的齿面异常磨损概率，日常维护时也不需要频繁调整齿轮的安装位置，只需要定期检查弹簧的预压量是否在合理区间即可。

　　设计思路上，齿轮部分采用标准直齿圆柱齿轮的齿形参数，齿顶圆、齿根圆的过渡圆角按照通用传动件的加工要求设置，避免应力集中导致的齿根断裂问题，齿轮中心的内孔设计为光孔加键槽的结构，既可以直接套在光轴上做滑动支撑，也可以通过平键连接实现动力传输，适配不同的安装需求。齿轮的齿宽经过优化，在保证足够啮合接触面积的前提下，尽可能控制整体重量，降低弹簧的持续负载，延长弹簧的使用寿命。下方的弹簧选用圆柱螺旋压缩弹簧，两端做并圈磨平处理，保证安装时的端面垂直度，避免弹簧受压时出现侧向弯曲的问题，弹簧的线径、节距按照轻载预压的工况计算，预压行程控制在总压缩量的30%以内，保证长期使用不会出现塑性变形。底部的底座设计为圆柱形配重结构，底面做平面度处理，既可以作为摆件放置时保持稳定，也可以在作为设备组件使用时，通过底座上的安装孔直接固定在设备基板上，不需要额外设计安装支架。

　　外形尺寸与安装边界方面，齿轮的外径控制在常规小型传动件的尺寸区间，整体组装后的总高度适配桌面展示与小型设备的安装空间，齿轮部分的轴向跳动量设计值控制在0.02mm以内，保证转动时的平稳性；弹簧的安装定位槽分别设置在齿轮下端面和底座上端面，槽的深度与弹簧端圈的尺寸匹配，安装时弹簧不会出现径向移位，不需要额外的定位销固定，装配效率更高。底座的外径比齿轮外径大出足够的尺寸，保证放置或者安装时的支撑稳定性，即使弹簧被压缩到极限位置，整体结构也不会出现倾翻的问题。

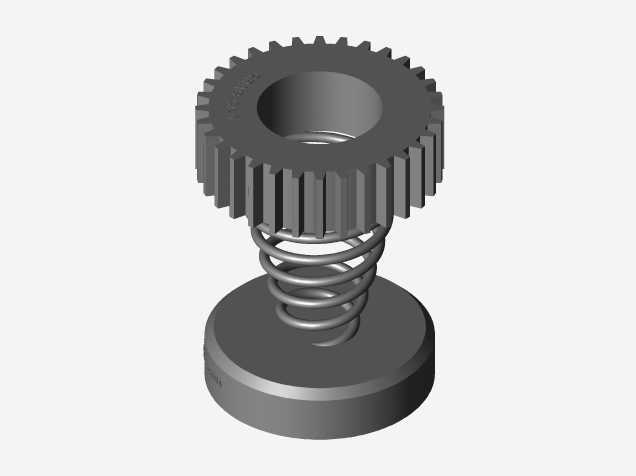

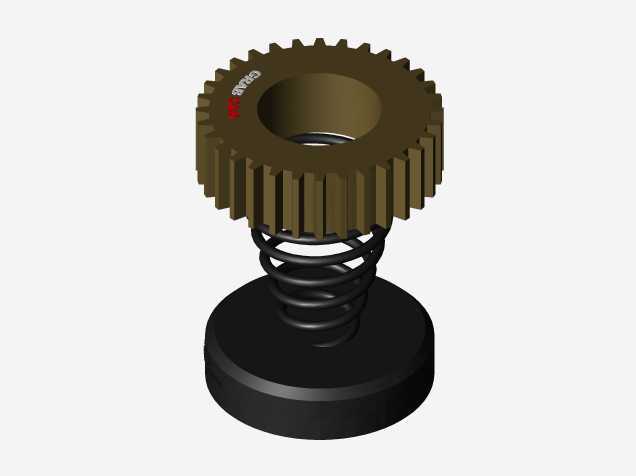

　　从结构特性来看，这款构件的齿轮部分采用金属质感的外观处理，既可以清晰展示齿形的加工细节，也具备一定的展示美观度，弹簧的金属光泽与齿轮、底座的配色形成区分，能让观察者快速分辨不同的结构部件，理解各部分的功能逻辑。在做三维建模时，齿形部分通过参数化生成，后续如果需要调整模数、齿数，只需要修改对应的参数即可快速生成新的模型，不需要重新绘制齿廓曲线；弹簧部分采用螺旋扫描特征建模，节距、线径、圈数都可以根据实际工况需求快速调整，底座的安装孔位置也可以根据不同的设备安装要求做灵活修改，整体模型的参数化程度较高，能适配不同的使用场景需求。

　　实际使用过程中，这类弹性支撑齿轮结构在轻载传动场景下的优势十分明显，尤其是在一些需要频繁启停的传动工位，弹簧的缓冲作用可以吸收齿轮启动瞬间的冲击力，降低传动噪音，同时减少齿面的冲击磨损。如果作为展示摆件使用，整体结构的装配关系简单，所有部件都可以拆卸，能直观展示圆柱齿轮、压缩弹簧的结构形态，帮助初学者快速理解这类基础机械零部件的装配逻辑与功能原理，不需要复杂的拆解工具就能完成拆装，十分适合作为机械基础知识普及的实物教具。
