三齿轮标识纪念奖杯结构设计

　　这款带齿轮元素的纪念奖杯，最初是为机械行业赛事、企业技术评优场景设计的荣誉载体，区别于常规水晶、金属奖杯的通用造型，在结构上融入了行业专属的识别符号，让奖项本身的行业属性更突出，拿到奖杯的从业者能第一时间感知到奖项对应的技术领域特质。从实际使用场景来看，这类奖杯主要放置在企业展厅、获奖个人办公桌面、行业展会荣誉展示区，所以整体结构的稳定性是设计时首先要考量的点，底部采用圆柱形配重底座，直径控制在80mm左右，整体高度控制在280mm区间，既不会因为过高导致摆放时重心失稳倾倒，也不会因为尺寸过小失去陈列的视觉存在感，底座的安装边界预留了10mm的底部防滑垫粘贴位，不需要额外打孔固定，直接放置在平整台面即可，适配绝大多数办公、展示场景的摆放需求。

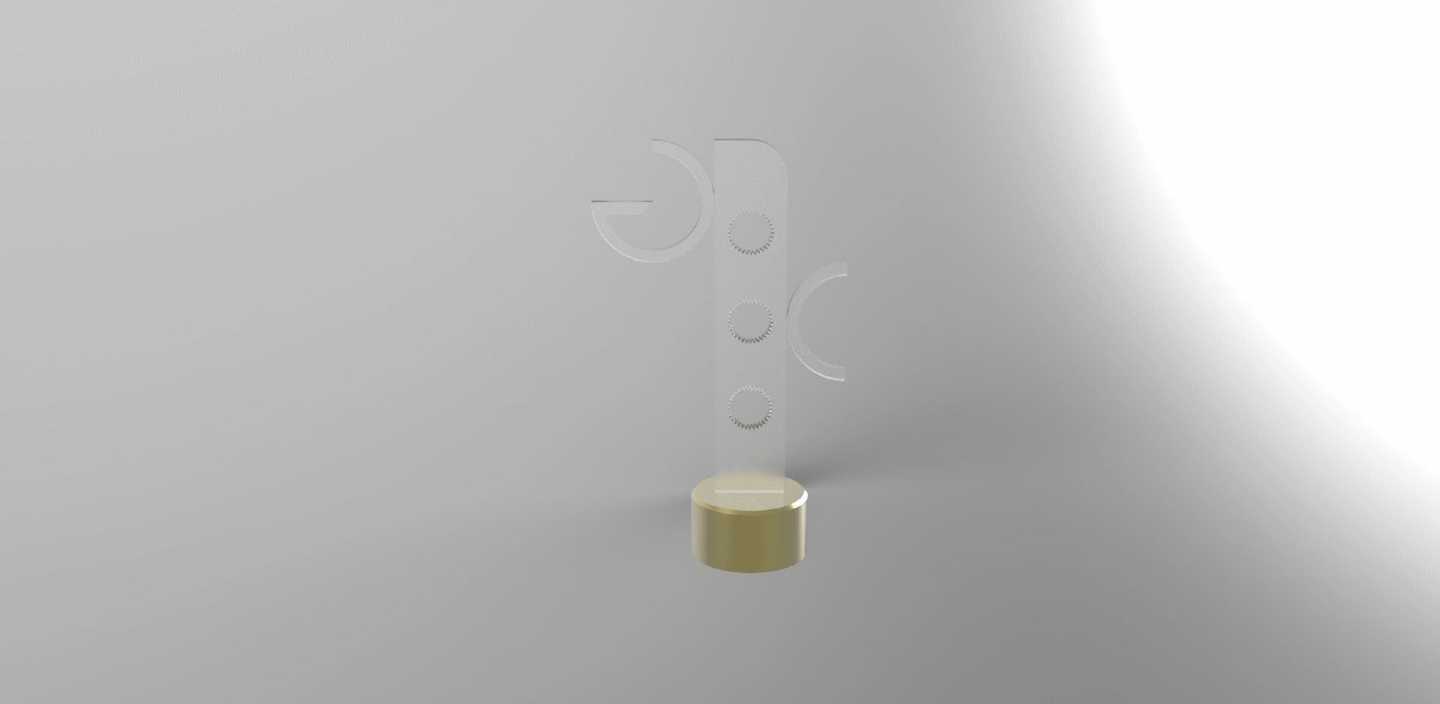

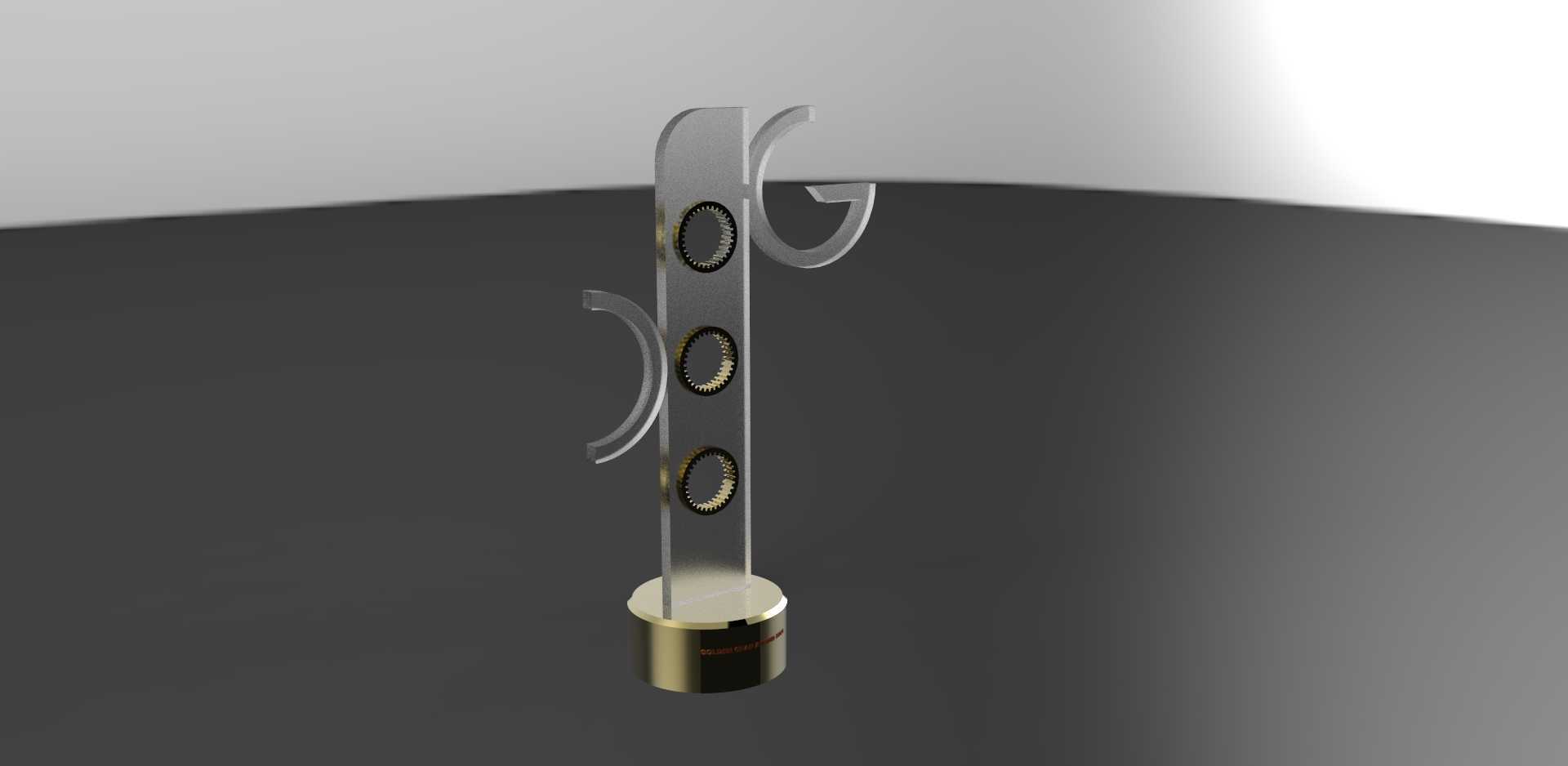

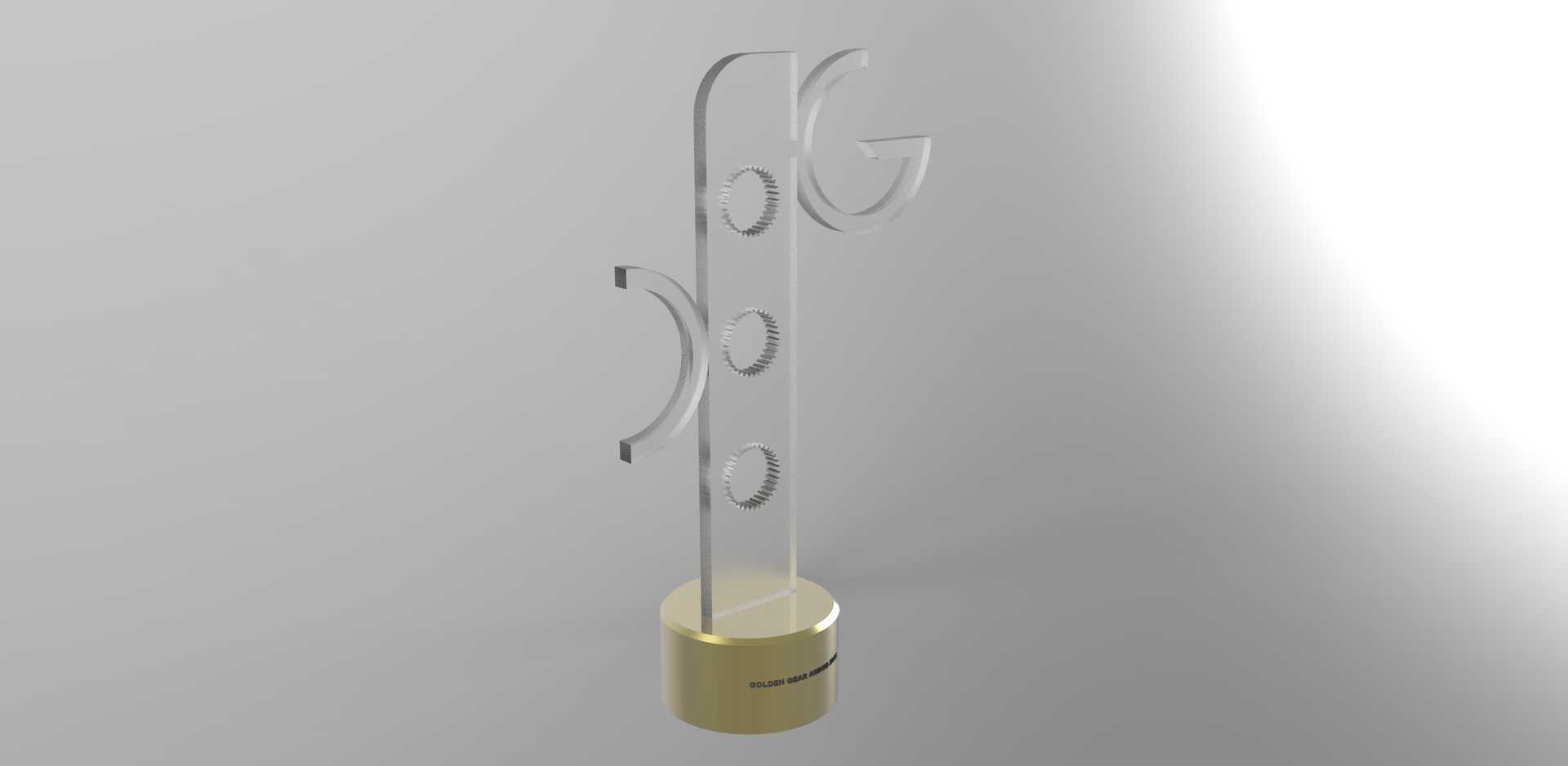

　　设计思路上没有采用复杂的一体成型结构，而是做了模块化拆分，方便不同材质的加工落地：主体支撑部分选用高透亚克力板材切割成型，板材厚度选8mm规格，保证立柱部分的通透质感同时，有足够的结构强度支撑上部的造型件，不会因为轻微磕碰出现弯折变形。立柱上预留三个等距分布的齿轮安装位，每个安装位的孔径和齿轮的中心轴做间隙0.1mm的过渡配合，齿轮选用黄铜材质加工，齿形做简化的渐开线齿，不需要满足传动级的精度要求，只需要保证齿形轮廓规整、表面抛光后有金属质感即可，三个齿轮沿立柱垂直方向等距排布，间距控制在50mm，视觉上形成规整的纵向节奏。立柱上部的G、C造型标识，是直接在亚克力板材上通过激光切割一体成型的，不需要额外粘接配件，避免了多零件粘接带来的溢胶、错位问题，标识的突出部分做了R2的圆角处理，避免尖锐边角在搬运、摆放过程中划伤人员。

　　底座部分的设计兼顾了成本控制和质感呈现，可选实木车削或者ABS注塑电镀两种加工方案，两种方案的底座和亚克力立柱的连接位都做了内嵌式的插槽，插槽深度15mm，亚克力立柱插入后通过环保结构胶固定，不需要额外的螺丝紧固件，外观看不到连接痕迹，整体更简洁。黄铜材质的齿轮件和亚克力立柱装配时，齿轮中心穿入细铜轴，铜轴两端和亚克力立柱上的预留孔过盈配合，装配后齿轮可以手动轻微转动，增加摆件的互动感，不会像完全固定的装饰件那样呆板。

　　从功能特性来看，这款奖杯除了基础的荣誉纪念、陈列展示作用，因为结构上做了可拆分的模块化设计，后期如果需要更换不同的标识、调整齿轮的数量或者材质，只需要重新切割亚克力立柱部分，底座可以通用，能适配不同主题的行业活动定制需求，不需要重新开模制作全部零件，能有效压缩定制加工的周期和成本。在实际的结构校验过程中，针对摆放时的抗倾倒能力做了模拟验证，当底座配重达到整体重量的60%时，台面倾斜15度的情况下奖杯不会出现滑移倾倒，满足日常陈列的稳定性要求；亚克力立柱的抗形变能力也做了校核，在顶部施加10N的水平侧向力时，立柱的最大形变量不超过2mm，撤去外力后能完全回弹，不会出现永久变形。考虑到日常清洁维护的需求，所有外露的零件表面都做了易清洁处理，黄铜齿轮表面做了封釉保护层，避免长期放置出现氧化发黑的问题，亚克力表面做了防刮涂层，日常擦拭不会留下明显划痕，能长期保持外观的整洁质感。
