汽车用带防滑齿面千斤顶鞍座结构设计

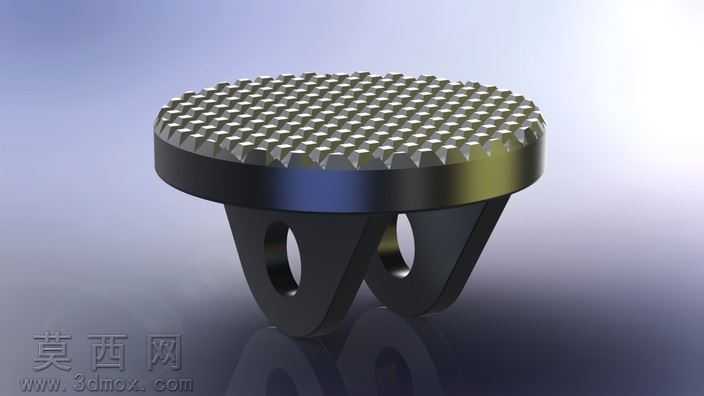

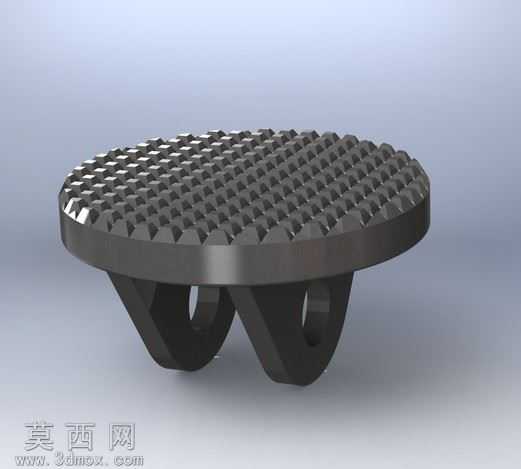

本作品为千斤顶配套使用的鞍座三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转特征构建鞍座的圆形基座主体，通过拉伸切除与阵列命令完成顶面密集防滑齿的结构设计，齿形采用棱锥状凸起结构，均匀排布在整个圆形支撑顶面，确保顶升作业时与被支撑物件接触面具备足够摩擦力，避免支撑过程中出现滑移脱落的安全隐患。鞍座下部的双支耳结构通过对称拉伸生成，支耳上的同轴安装孔采用同轴心约束完成定位，保证安装时能够与千斤顶顶部的铰接结构精准配合，双支耳的厚度、开孔直径均参考通用千斤顶的装配尺寸做适配设计，确保结构强度满足承重需求。材质渲染阶段，主体采用发黑处理的高强度合金钢材质表现，通过调整金属材质的粗糙度、反射率参数，还原金属零件表面哑光带金属光泽的真实质感，顶面防滑齿的棱边做细微倒角处理，既避免应力集中也还原实际机加工零件的工艺细节，支耳与基座衔接处做圆角过渡，优化应力分布的同时让整体造型更流畅。设计过程中重点考量了鞍座的承重受力特性，顶面防滑齿的高度、齿距经过反复调整，既保证防滑咬合效果，又避免齿形过尖造成被支撑件表面压损；下部双支耳的间距、开孔位置经过受力模拟校验，确保顶升过程中载荷均匀传递到千斤顶主体，不会出现偏载变形的问题。整体模型结构完整，特征参数清晰，各部分结构衔接合理，既还原了实物的外观细节，也保留了可用于生产参考的尺寸参数逻辑，可用于千斤顶产品的结构展示、装配模拟以及相关维修配件的设计参考。
