HAZLOCSRH工业蒸汽加热器三维设计

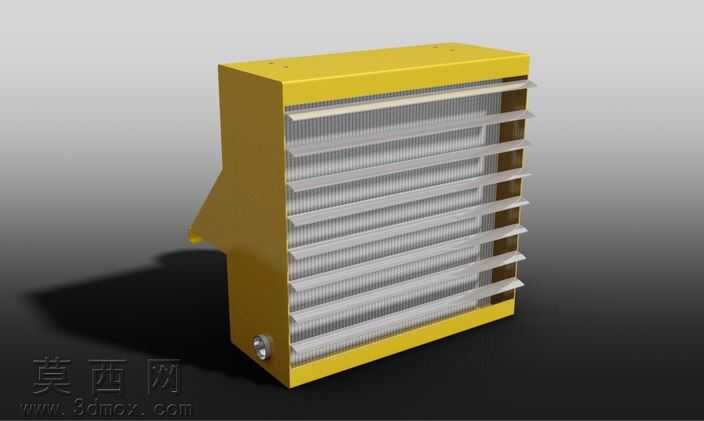

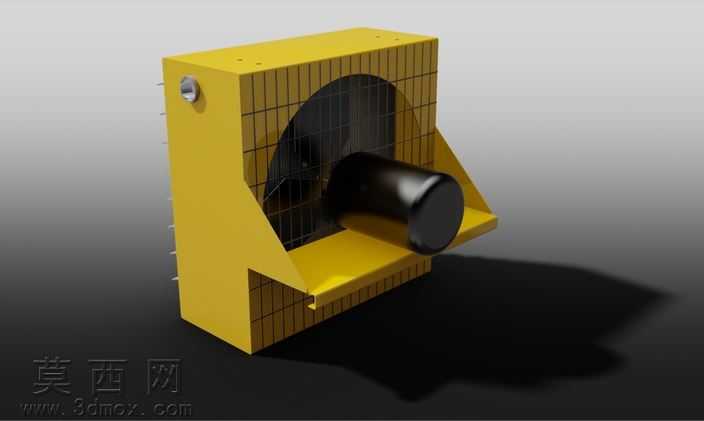

本作品为HAZLOC SRH系列蒸汽加热器的三维参数化设计模型，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先依据工业蒸汽加热器的实际安装与换热工况需求，确定整体长方体式的主体框架结构，先完成黄色金属外壳的基体建模，对外壳的侧边安装支撑结构、顶部安装固定孔位、底部介质接口位置做精准的特征定位，确保安装连接位置完全匹配实际工程安装要求，保证模型可直接用于工程方案的装配校验。在换热核心部件建模时，针对多层平行排布的散热翅片与换热管路结构，采用阵列特征完成批量构件的排布，严格对应12"16"、20"、24"、30"等不同规格型号的尺寸参数，保证不同规格模型的翅片间距、管路排布比例完全符合实际产品的换热设计逻辑，可直观呈现不同规格产品的结构差异。材质与渲染阶段，对设备外壳赋予哑光黄色金属漆材质，还原工业采暖设备常用的防护涂层质感，对散热翅片部分赋予磨砂铝合金材质，模拟金属散热构件的哑光金属质感，对侧边的蒸汽接口赋予亮面金属材质区分功能部件，渲染时采用侧上方主光源搭配底部补光的布光方案，投射出柔和的实体阴影，清晰呈现设备的层叠结构与边角细节，让模型的视觉呈现更贴近真实产品的实物效果。结构设计上充分考虑蒸汽加热器的实际使用场景，正面的出风导流百叶采用等距倾斜排布的结构，既保证热风能够按照预设角度定向输出，也能通过百叶结构对内部换热部件形成防护，侧边的三角支撑结构强化了外壳的结构强度，可适配工业厂房、高大空间等场景的壁挂或支架安装需求，底部的蒸汽接口预留了标准连接尺寸，方便在整体管路系统装配中完成对接。整个建模过程严格遵循工业设备的设计规范，所有特征构建均保留完整的参数化编辑属性，可根据实际工程需求调整设备尺寸、翅片密度、接口规格等参数，既可以作为暖通换热系统方案设计的参考模型，也可用于产品展示、安装教学等场景，模型完整还原了蒸汽加热器从外部防护结构到内部换热核心的全部结构细节，准确呈现了该类设备通过蒸汽介质实现空气加热的结构原理，不同规格的模型参数均经过比例校验，不存在结构错位、比例失调的问题，能够准确反映真实产品的安装与连接逻辑。
