多节伸缩剪式联动传动结构设计

　　在自动化产线的工件跨工位转运、高空作业平台的伸展臂、医疗设备的可调支撑托架、物流分拣的伸缩导向架等场景中，剪式联动结构是实现长行程伸缩、平稳同步传动的核心机械结构，本次呈现的多节剪式伸缩结构，针对传统单组剪叉行程不足、多组联动易卡滞的痛点做了结构优化，可适配多种需要线性伸缩传动的设备安装需求。

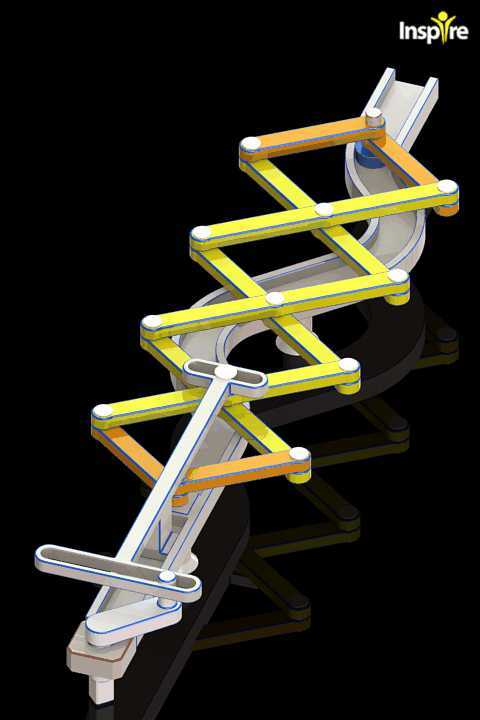

　　从结构功能来看，该剪式机构采用多组X型铰接连杆串联排布，每一组剪叉单元的端点通过铰接销轴与相邻单元的对应端点连接，最末端的滑动端嵌入弧形导向槽内，可在驱动端输入直线或摆角动力时，实现多节连杆同步展开或收拢，整个伸缩过程中所有铰接点的运动轨迹保持固定约束，不会出现单侧偏移、连杆憋劲的问题。区别于常规直轨导向的剪式升降结构，该结构的末端导向段采用弧形过渡设计，可在伸缩行程末端实现输出端的轨迹转向，适配需要在行程末端改变运动方向的特殊工况，比如自动化产线上需要将工件从水平输送线转送至倾斜工位的场景，无需额外加装转向导向机构，仅靠该剪式结构本身的导向约束即可完成轨迹切换。

　　设计思路上，该结构优先保证传动过程的同步性，每一组剪叉单元的连杆长度、铰接点位置都做了等比例匹配，相邻连杆的铰接孔采用同轴度公差控制，确保动力从输入端传入后，每一节剪叉的展开角度保持一致，不会出现节间速度差导致的结构抖动。连杆主体采用等截面薄壁杆件设计，在保证结构抗弯强度的前提下尽可能降低整体自重，减少驱动端的动力负载，铰接位置采用间隙配合的销轴连接，预留了合理的转动间隙，避免加工误差导致的转动卡滞，同时在铰接端面设计有耐磨垫片的安装位，可在长期往复运动场景下加装耐磨件降低铰接磨损，延长结构整体使用寿命。

　　从安装边界来看，该结构的固定端设置有两个同轴安装孔，可通过螺栓直接固定在设备的基座安装面上，输入端的摆杆预留有驱动件连接位，可适配气缸、电动推杆、伺服摆缸等多种常规驱动元件的安装，无需额外制作转接法兰。收拢状态下整体结构的轴向尺寸仅为完全展开状态的四分之一左右，径向占用空间与单组剪叉单元的宽度一致，可在安装空间受限的设备内部布置，比如小型自动化设备的内部伸缩推料机构、检测设备的探针伸缩架等场景，都可以直接适配该结构的安装尺寸。完全展开状态下，各节连杆的受力均匀分布在所有铰接点上，单组铰接点的承载载荷远低于单节剪叉结构的铰接载荷，同等负载要求下可采用更小直径的铰接销轴与更薄的连杆板材，进一步压缩结构整体重量与占用空间。

　　实际应用中，该结构可根据具体的行程需求调整串联剪叉单元的数量，不需要改动基础铰接结构与导向槽的匹配逻辑，仅通过增减X型连杆组的节数即可实现不同伸缩行程的定制化适配，大幅降低同系列不同规格设备的结构设计成本。在导向槽的设计上，弧形段的曲率可根据实际需要的末端转向角度调整，不需要改变剪叉连杆的尺寸参数，仅修改导向槽的加工轨迹即可适配不同的末端运动轨迹需求，具备较强的结构通用性。针对往复运动频率较高的工况，可在滑动端加装导向滚轮，将滑动摩擦转换为滚动摩擦，降低导向槽的磨损与运动阻力，滚轮的安装位在滑动端的结构上已做预留，不需要额外改动主体结构即可完成加装。

　　在结构刚度验证层面，该剪式机构在完全展开状态下，侧向施加额定负载时，各连杆的弯曲变形量控制在允许范围内，铰接点的间隙不会导致整体结构出现明显的侧向晃动，可满足中轻负载场景下的平稳传动需求。区别于钢丝绳传动、同步带传动的伸缩结构，该剪式连杆结构属于刚性传动，不存在传动松弛、弹性回程的问题，传动定位精度更高，可适配需要精准控制伸缩位置的工况，比如检测设备的探头进给、自动化装配的工件推送等对位置精度有要求的场景。
