旋转转旋转与线性往复运动转换机构

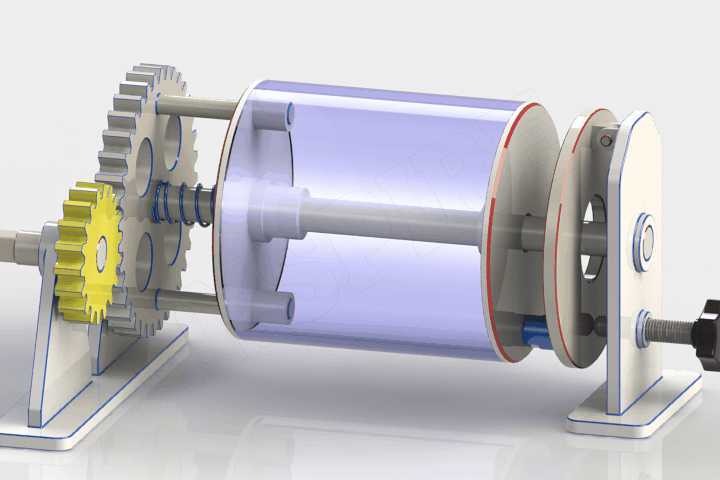

　　这套运动转换机构的核心应用场景覆盖轻工包装、纺织机械、小型自动化送料等需要单一旋转输入同时输出定比旋转与直线往复动作的工位，不少间歇送料、排线排布、周期性顶料的工位都能见到这类结构的变体，相比采用两套独立驱动分别实现旋转与直线动作的方案，这类单输入耦合输出的结构能大幅缩减驱动元件数量，降低设备整体的布线与控制复杂度，尤其适合对安装空间有严格限制的桌面型自动化设备。从实际功能来看，输入端的齿轮组承担两个核心作用，一是通过啮合齿数比匹配输入转速与输出端旋转部件的额定转速，二是通过齿轮副的传动保证输入扭矩的稳定传递，避免带传动可能出现的打滑丢转问题；与齿轮副同轴布置的卷筒类部件随主轴同步旋转，可用于缠绕柔性线材、带状物料，

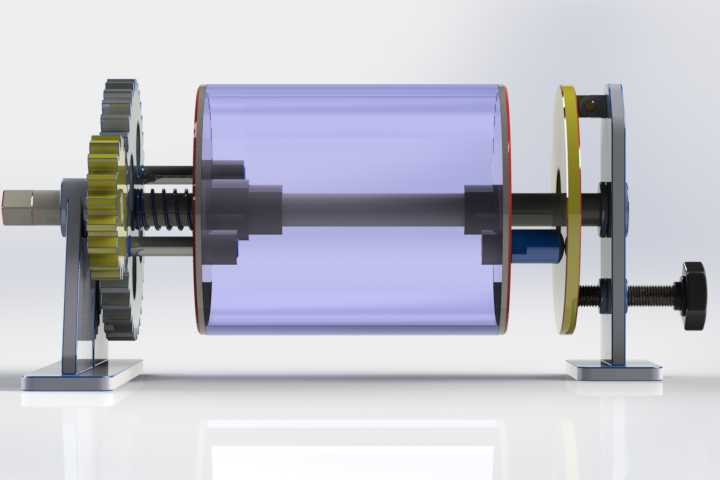

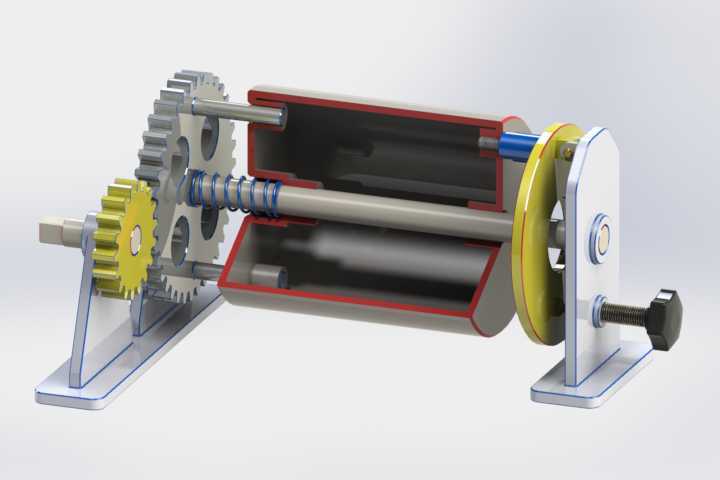

　　或是作为辊式输送的主动辊承担物料输送功能，而侧端的丝杠-拨叉结构则在主轴旋转的过程中，通过偏心耦合结构带动滑座沿轴向做周期性线性往复运动，往复行程可通过调整偏心距的大小灵活适配不同工位的动作行程需求，不需要额外增加行程开关或伺服位置控制程序。设计层面上，整套机构采用双侧立式支撑板作为承载基体，所有传动轴的支撑位都布置在两侧支撑板的镗孔内，安装时可先将齿轮、卷筒、偏心耦合组件预装在主轴上，再整体穿入两侧支撑板的轴承位，最后锁紧端盖完成装配，这种穿轴式装配逻辑能大幅降低后期维护的拆解难度，不需要将整个机构从设备机架上完全拆下就能更换磨损的齿轮或轴承。两侧支撑板的底部设计有带安装孔的水平安装边，安装边的平面度要求控制在0.1mm以内，

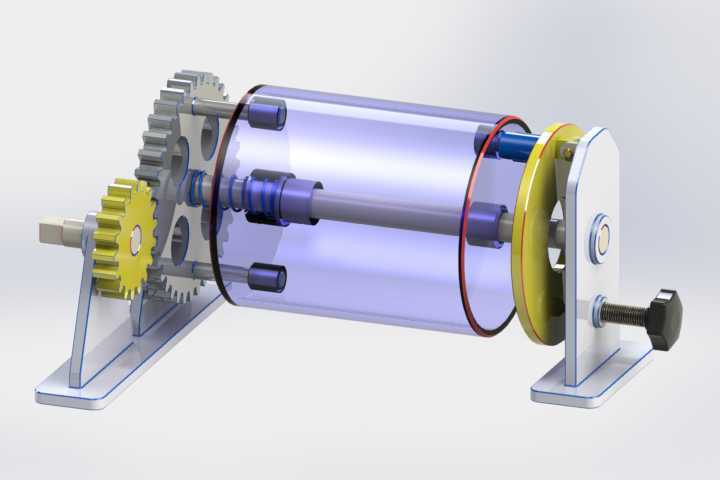

　　保证机构固定到设备安装面后不会出现支撑板倾斜导致的传动轴卡滞问题；机构的轴向总长度可根据卷筒的实际适用宽度调整，常规适配100-300mm宽度的柔性物料卷绕场景，径向最大尺寸由大齿轮的齿顶圆直径决定，安装时需要预留至少15mm的径向安全间隙，避免旋转过程中齿轮与周边设备构件发生剐蹭。齿轮副采用直齿圆柱齿轮啮合，齿面做调质处理，适配常规工况下的中低速传动需求，不需要额外设计润滑密封结构，日常维护仅需定期在齿面涂抹润滑脂即可；主轴与往复滑座之间的耦合位置采用耐磨铜套作为滑动摩擦副，能承受往复运动过程中的径向冲击力，相比滚动轴承的方案更耐粉尘污染，适合车间多尘的生产环境。卷筒部件采用透明可视化的外壳设计，

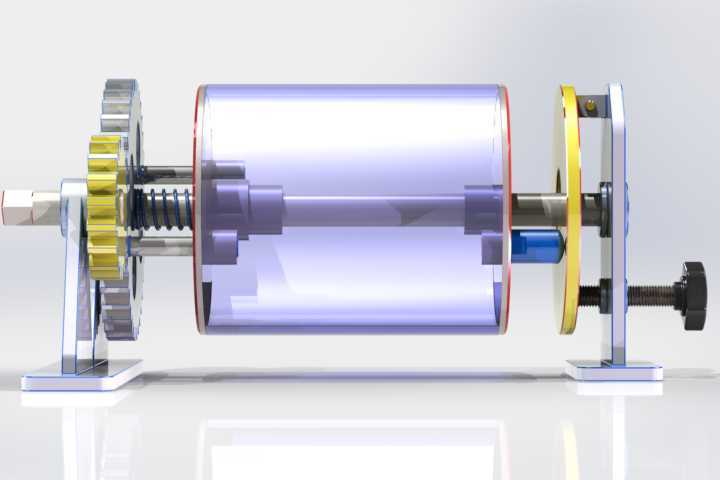

　　一方面能直观观察内部缠绕物料的剩余量，及时补料避免生产中断，另一方面透明外壳采用圆弧过渡结构，没有尖锐棱角，能避免柔性物料在卷绕过程中被剐蹭起毛或断裂；侧端的锁紧手轮用于手动调整往复滑座的初始位置，调试阶段不需要启动驱动电机就能手动对位，大幅缩短设备调试的时间成本。整套机构的运动逻辑经过运动学仿真验证，旋转输出与直线往复输出的动作相位差固定，不会出现动作时序错乱的问题，可直接集成到对应工位的设备中，不需要额外做运动时序的匹配调试。
