凸轮联动式剪切执行机构结构设计

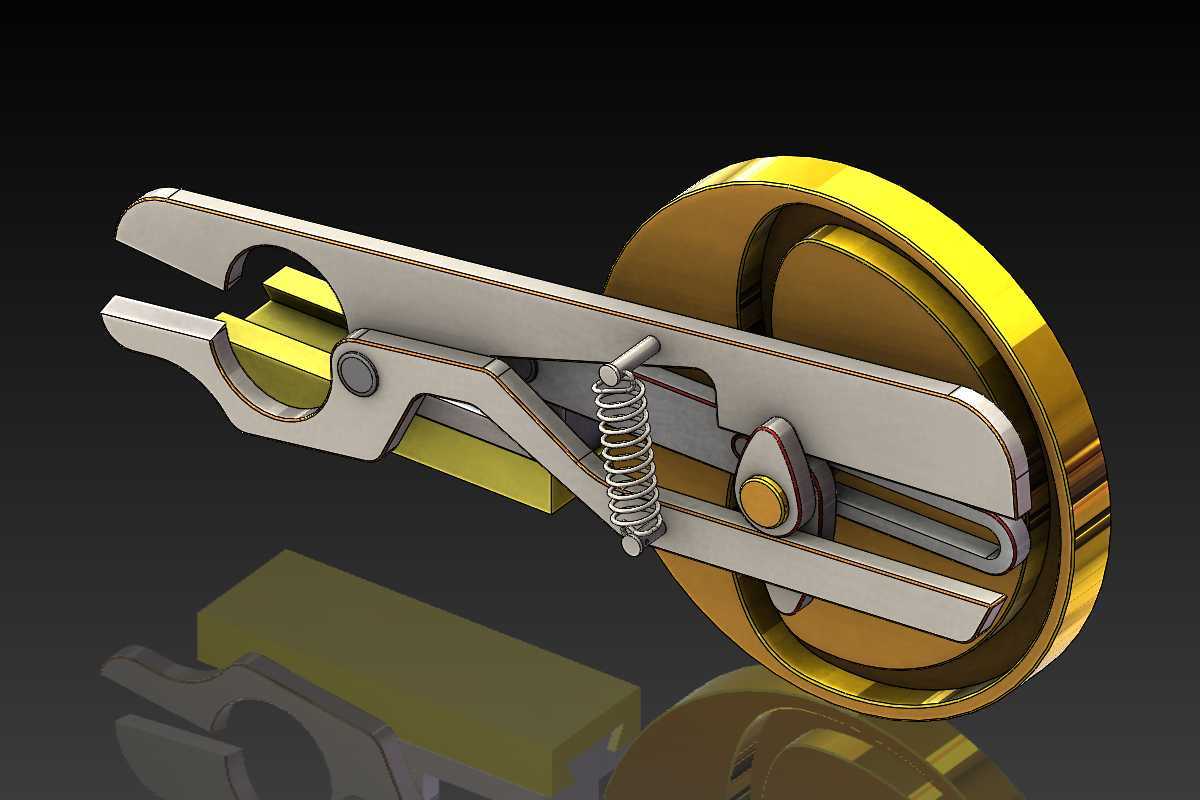

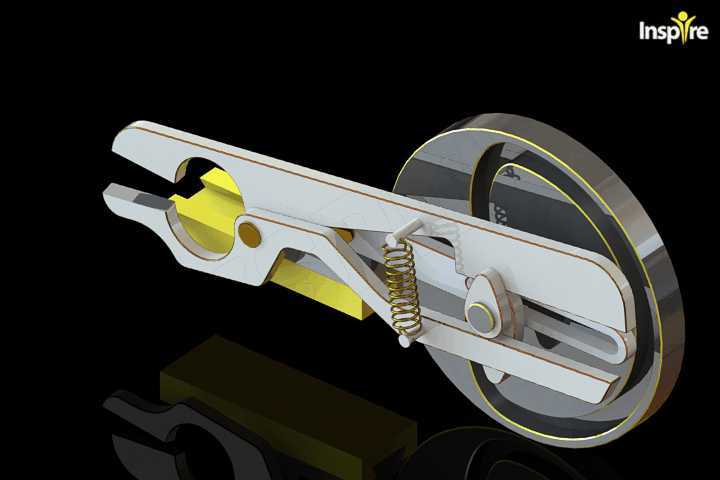

　　这套凸轮驱动的剪切执行结构，核心适配于轻载连续化生产线上的定长裁切、工位剪切场景，常见于软包装薄膜分切、小型线束定长切断、薄金属箔料冲切这类需要周期性往复开合剪切动作的工位，相比气缸直驱的剪切结构，它能通过凸轮轮廓曲线的精准设计，实现剪口开合行程、开合速度、闭合保持时间的完全匹配产线节拍，不会出现气动元件常见的响应延迟、气压波动导致的剪切力度不稳问题，在高速运转的自动化产线上，长期运行的动作一致性优势非常明显。从结构逻辑来看，整套机构的动力输入来自后端的凸轮盘，凸轮盘与设备主传动轴通过键连接同步旋转，不需要额外配置独立驱动源，完全跟随产线主节拍动作，避免了多驱动同步调试的复杂工作。剪臂部分采用双支点连杆布局，

　　活动剪刃安装在前部的开合臂端，固定剪刃设置在对应咬合位置，剪臂中部的铰接点做了镶套耐磨处理，长期往复摆动不会出现铰接间隙过大导致的剪口错位问题。复位机构采用圆柱压缩弹簧，安装在剪臂尾部与固定机架的连接位，当凸轮轮廓从升程段过渡到回程段时，弹簧的预紧拉力会快速拉动剪臂复位张开，弹簧的预紧量可以通过尾部的调节螺钉微调，既能保证复位动作干脆不卡滞，也能避免弹簧预紧力过大导致凸轮接触面磨损加剧。设计过程中，凸轮轮廓的推程角、远休止角、回程角参数是核心，需要匹配剪切动作的完整流程：远休止段对应剪刃完全闭合保持的时间段，给物料剪切留出足够的成型时间，避免剪刃刚接触物料就回程导致的切不断、毛边问题；推程段的曲线采用等加速等减速运动规律，

　　能降低剪臂闭合瞬间的冲击，减少铰接点的冲击载荷，延长整套机构的维护周期。安装边界方面，整套机构的安装基准面在凸轮座的后端法兰，法兰上设置有三个均布的安装沉孔，可以直接固定在设备的墙板安装位，不需要额外设计复杂的转接支架；剪臂前端的剪口位置到安装基准面的伸出长度控制在常规工位的操作距离内，不会和产线上的送料导轨、导向轮产生运动干涉；凸轮盘的外径尺寸经过优化，在满足剪刃开合行程要求的前提下，尽可能缩小了旋转外径，减少机构运转时的转动惯量，适配120次/分钟以内的连续往复动作需求。剪刃部分采用快拆式设计，通过两个沉头螺钉固定在剪臂的安装槽内，磨损后不需要拆解整套连杆机构，直接松开螺钉就可以更换剪刃，日常维护的操作难度很低。

　　整套机构的所有运动副都做了敞露式的润滑间隙设计，日常保养时可以直接在铰接点、凸轮接触面加注润滑脂，不需要拆解密封结构，适合工厂车间的常规维护条件。在实际选型适配时，只需要根据产线的主轴转速、需要的剪切行程、被裁切物料的剪切力需求，调整凸轮的轮廓曲线、弹簧的线径参数、剪臂的力臂长度，就可以快速适配不同的工位需求，不需要对整体安装结构做大幅改动，通用化程度较高。
