桶形凸轮摆杆传动机构结构设计

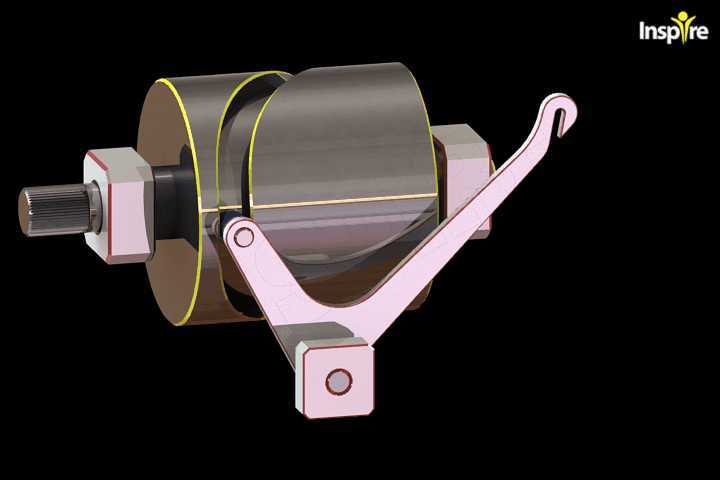

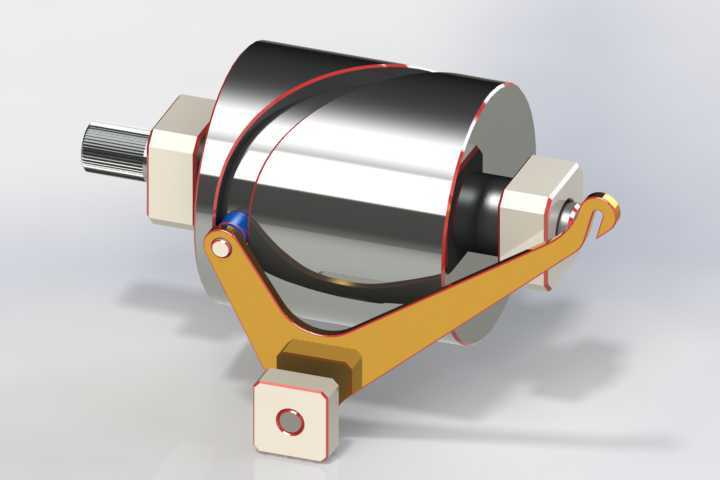

　　这套桶形凸轮摆杆传动结构，核心依托圆柱桶状凸轮的轮廓曲面驱动摆杆实现预设规律的往复摆动，在轻工包装、纺织机械、自动化送料工位中应用十分广泛，尤其适配需要固定行程摆动输出、节拍稳定的间歇动作场景，相比盘形凸轮机构，桶形凸轮的从动件行程更大，接触应力分布更均匀，能在中等负载工况下保持更长的无故障运行周期。从结构布局来看，凸轮本体通过两端的方形轴肩定位安装在支撑座上，轴端预留的花键段用于连接动力输入源，可直接对接伺服电机输出轴或者同步带轮传动副，安装时需要保证凸轮轴线与摆杆铰接支点的中心距公差控制在0.02mm以内，否则会加剧凸轮轮廓与摆杆接触块的磨损，甚至出现运动卡滞的问题。摆杆采用双臂式结构设计，一端的接触块嵌入凸轮的环形曲面槽内，

　　通过槽侧壁的推动实现摆动动作，这种槽型约束不需要额外设置复位弹簧就能完成双向驱动，相比靠弹簧复位的开放式凸轮结构，能避免弹簧疲劳失效带来的动作误差，适合高速往复摆动的工况。摆杆的另一端为执行端，可根据实际工位需求安装拨叉、压头或者夹具，直接完成物料推送、工位转位、工件压紧这类动作，执行端的安装孔位预留了标准的沉头固定位，适配常规的紧固件安装，不需要额外做连接结构的二次加工。设计过程中，凸轮曲面的轮廓线是核心，需要根据预设的摆杆摆角、运动速度、加速度曲线来推导槽道的三维轨迹，建模时要保证槽道侧壁的曲率连续，避免出现拐点导致从动件运动时产生刚性冲击，接触块与槽道的配合间隙控制在0.01-0.03mm之间，间隙过大会带来回程误差，

　　间隙过小则会增大摩擦阻力，提升传动过程中的能耗。支撑座采用分体式设计，两个轴承安装位分别布置在凸轮两端，轴承位的同轴度公差需要达到IT7级，保证凸轮转动时无径向窜动，摆杆的铰接支点设置在支撑座的延伸凸台上，支点处采用滑动轴承配合，能承受摆杆摆动时产生的径向载荷，同时预留了润滑脂注油通道，可定期加注润滑脂降低铰接处的磨损。从安装边界来看，整套机构的横向安装尺寸以凸轮轴线为基准，两端支撑座的安装孔距适配常规的设备安装面板，摆杆的最大摆角范围内无结构干涉，安装时需要先将凸轮与支撑座预装完成，再装入摆杆组件，最后调整接触块与凸轮槽的配合间隙，调试阶段需要手动盘车确认全行程无卡滞，再接动力源进行空载试运转，

　　确认摆杆的动作节拍与预设轨迹一致后再加载运行。这套结构的优势在于运动规律完全由凸轮轮廓决定，一旦加工完成就能稳定输出固定的动作逻辑，不需要额外的控制系统做轨迹调整，可靠性远高于气缸、电缸这类需要电控配合的执行组件，在纯机械节拍的自动化设备中能大幅降低电控系统的复杂度，减少故障点。实际应用中，这类机构常被用在香烟包装机的烟支推送工位、纺织机械的导纱杆驱动、自动装配线的工件换位工位，能在每分钟数百次的往复动作下保持稳定的位置精度，摆杆的输出摆角可通过调整凸轮轮廓的升程来适配不同的工位需求，支撑座的安装尺寸也可根据设备的整体布局做适应性调整，不需要改动核心的凸轮与摆杆传动副结构。建模过程中对所有运动副的配合间隙都做了模拟验证，确认全行程范围内无干涉，各受力部件的壁厚都经过强度校核，能承受常规工况下的交变载荷，接触块采用耐磨材质设计，长期运行后仅需更换接触块即可完成维护，不需要整体更换摆杆或者凸轮，大幅降低了后期的维护成本。
