槽带同步推进双工位冲孔执行机构

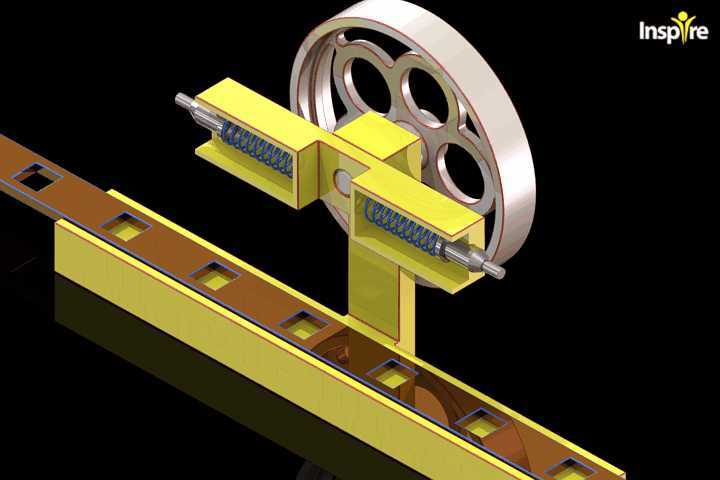

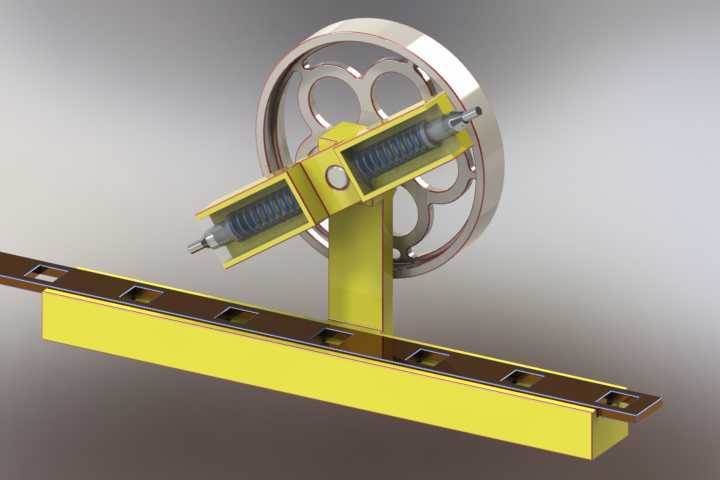

　　该机构主要应用于带状连续物料的在线冲孔加工场景，常见于包装带冲孔、柔性线路板定位孔加工、窄带金属型材连续冲孔、包装封条透气孔加工等产线工位，适配厚度0.2-3mm的带状物料连续加工需求，可直接集成在连续送料的产线中段，无需额外搭建独立冲孔机架，适配送料速度0.1-0.8m/s的间歇送料节奏。从功能实现逻辑来看，机构通过带轮端的凸轮轮廓驱动摆臂做定角度往复摆动，摆臂两端对称布置的冲孔冲头随摆臂动作完成垂直于槽带表面的进给与退回，冲头内置的复位弹簧在摆臂回程阶段提供稳定的回弹力，保证冲头快速脱离带料表面，避免带料送进过程中冲头与孔壁发生剐蹭，保障孔位边缘无毛刺、无拉扯变形。设计过程中优先考虑了连续作业的可靠性，

　　摆臂的回转支点采用耐磨衬套配合间隙配合公差，预留0.02-0.05mm的转动间隙，避免长期高速往复转动出现卡滞；冲头与导向座之间采用H7/g6的间隙配合，导向长度设置为冲头直径的3.5倍，保证冲头进给过程中无偏摆，冲孔位置度公差可控制在±0.05mm以内。槽带的导向轨道采用双侧限位结构，轨道宽度比槽带宽度大0.1-0.2mm，既保证槽带顺畅滑动无卡滞，又能限制槽带的横向窜动，避免孔位横向偏移；轨道上对应冲头的位置设置了让位漏料孔，冲孔产生的废料可直接通过漏料孔落入下方收集槽，无需额外清理工位。安装边界方面，机构整体安装基准面为底部导向轨道的下平面，可通过螺栓直接固定在产线的安装台面上，整体占用空间长度约320mm、宽度约180mm、

　　高度约210mm，无需额外预留过大的安装空间；驱动端的带轮可通过同步带连接产线主驱动轴，与送料机构实现严格的动作时序匹配，当槽带完成一个步距的送进并停顿时，摆臂刚好摆动到下止点完成冲孔动作，随后摆臂回程，槽带开始下一个步距的送进，整个动作循环无干涉、无等待空程。在细节设计上，冲头采用可拆卸结构，通过顶丝固定在摆臂的安装孔内，可根据加工孔的直径、形状快速更换对应规格的冲头，适配不同的冲孔工艺需求；复位弹簧的预压缩量可通过冲头尾部的调节螺母调整，针对不同厚度、不同硬度的加工物料，可调整冲头的进给压力，避免压力过大导致冲头崩刃，或是压力不足导致孔位未冲穿。机构的运动部件均预留了润滑注油孔，日常维护时可直接通过注油孔加注润滑脂，

　　无需拆解机构即可完成保养，适配24小时连续作业的工业产线需求。双工位对称布置的冲头设计，可在一个动作循环内同时完成两个孔位的加工，相比单冲头结构效率提升一倍，且两个冲头的位置可沿摆臂的滑槽调整间距，适配不同孔距要求的带状产品加工，调整时只需松开冲头安装座的锁紧螺栓，滑动到对应刻度位置后重新锁紧即可，无需重新加工安装位，大幅缩短了产品换型的调试时间。槽带轨道上设置的定位凸台，与槽带上预先加工的定位槽配合，在送进停顿阶段可实现槽带的精确定位，避免送料机构的累计误差影响孔位精度，保证长尺寸带状产品的孔位间距一致性。
