圆柱槽筒形凸轮往复传动机构

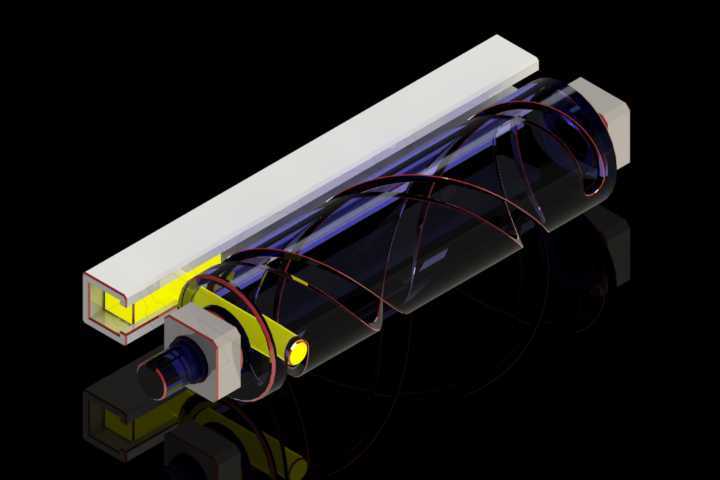

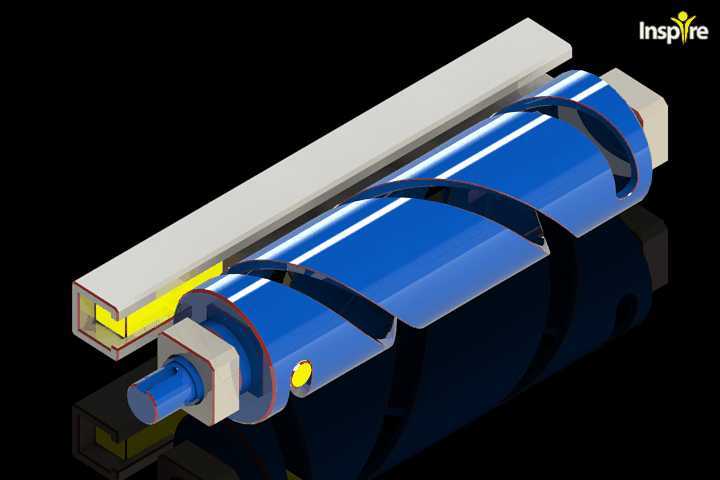

　　这套筒形凸轮传动结构，核心是通过圆柱面上加工的闭合螺旋沟槽，将输入轴的连续回转运动，直接转化为从动侧滑块的直线往复运动，和传统盘形凸轮相比，它的从动件行程可以做的更长，同时圆柱面的沟槽啮合接触面积更大，传动过程中承载能力更强，运行平稳性也更优，在高速轻载到中速中载的往复工况下都有适配空间。从实际应用场景来看，这类结构常出现在纺织机械的导纱横动机构、包装设备的物料推送工位、小型自动化装配线的工件移位单元，还有部分印刷设备的往复走纸机构里，相比曲柄滑块、丝杠传动这类往复结构，筒形凸轮可以通过沟槽曲线的定制化设计，实现任意规律的往复运动，不需要额外添加行程开关、变速结构就能完成快进、工进、快退、停留这类复杂的动作时序，结构集成度非常高。

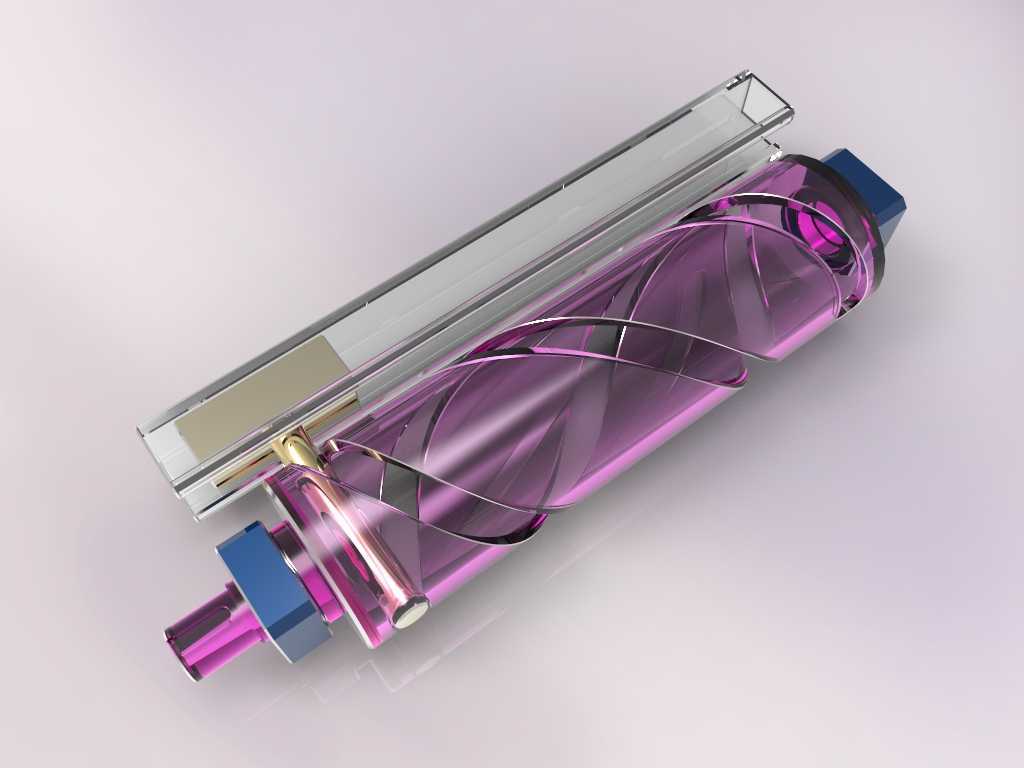

　　从设计思路上拆解，这套结构的核心是凸轮沟槽的曲线生成，建模时首先要确定从动滑块的行程距离、往复周期对应的凸轮转角，还有各运动段的速度、加速度要求，避免出现刚性冲击或者柔性冲击，比如在行程两端的换向位置，曲线需要做过渡圆弧修正，保证从动件的加速度连续，减少运行时的振动和噪音。凸轮本体和两侧的支撑轴段采用同轴设计，轴端预留了标准的轴伸长度和键槽位置，方便和驱动侧的联轴器、带轮或者电机输出轴连接，安装时需要保证凸轮轴线和从动滑块的运动方向平行，两者的中心距公差需要控制在IT7级以内，避免沟槽和从动拨销出现卡滞或者偏磨。从动侧的滑块采用长条形导向结构，和凸轮配合的拨销安装在滑块靠近凸轮的一侧，拨销端部做了圆弧倒角，和沟槽侧壁的接触为线接触，

　　建模时预留了合适的配合间隙，既保证传动过程中没有空回间隙，也不会因为热胀冷缩出现卡滞。滑块的导向面设计为矩形截面，两侧的导向边长度覆盖整个往复行程，保证滑块在全行程内都有足够的支撑，不会出现偏载倾覆的情况，导向面的粗糙度要求控制在Ra1.6以内，减少滑动摩擦的阻力。从安装边界来看，这套结构的整体宽度由凸轮的直径和滑块的导向宽度共同决定，长度方向需要覆盖凸轮的总长度加上滑块的最大伸出量，安装时支撑凸轮的两个轴承座需要固定在同一安装基准面上，平面度公差不超过0.02mm，避免凸轮轴转动时出现附加弯矩。和其他往复传动结构相比，筒形凸轮的结构更紧凑，不需要额外的换向机构，所有运动逻辑都集成在凸轮的沟槽曲线里，

　　维护时只需要定期给沟槽和拨销添加润滑脂，检查拨销的磨损情况即可，在固定节拍、固定行程的往复工位上，它的可靠性和运行效率都要高于其他需要电控换向的结构。建模过程中需要注意沟槽的加工工艺性，沟槽的深度要保持一致，侧壁的拔模角度要适配铣削加工的要求，避免出现加工死角，同时凸轮的动平衡需要做校正，尤其是在高速运行的工况下，要保证凸轮的质心落在回转轴线上，减少运行时的振动。从动拨销和滑块的连接采用可拆卸设计，方便磨损后快速更换，不需要拆卸整个凸轮轴组件，降低后期维护的成本。滑块的端部预留了工装连接位置，可以根据实际工位需求安装推板、夹具、导纱钩这类不同的执行末端，适配不同的生产场景。在实际选型应用时，需要根据负载大小、运行速度、往复行程来调整凸轮的直径、沟槽的螺旋升角还有拨销的直径，比如负载较大的工况可以适当增大凸轮直径和拨销直径，提升接触强度，高速工况则需要优化沟槽曲线的运动规律，降低从动件的最大加速度，减少冲击载荷。
