齿轮齿条联动平行四边形传动结构

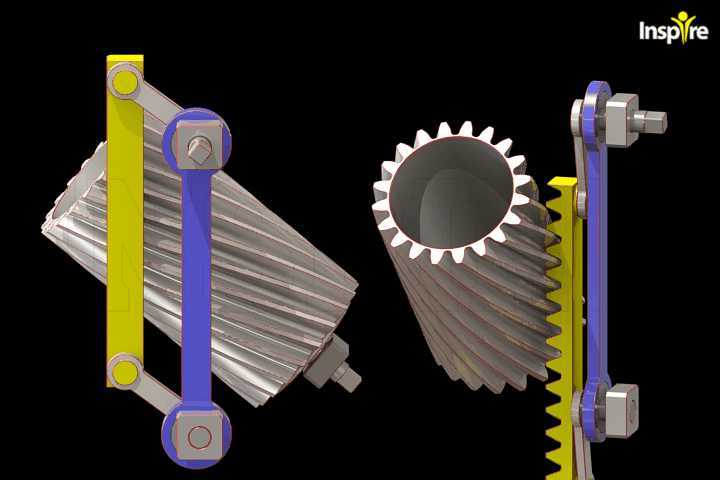

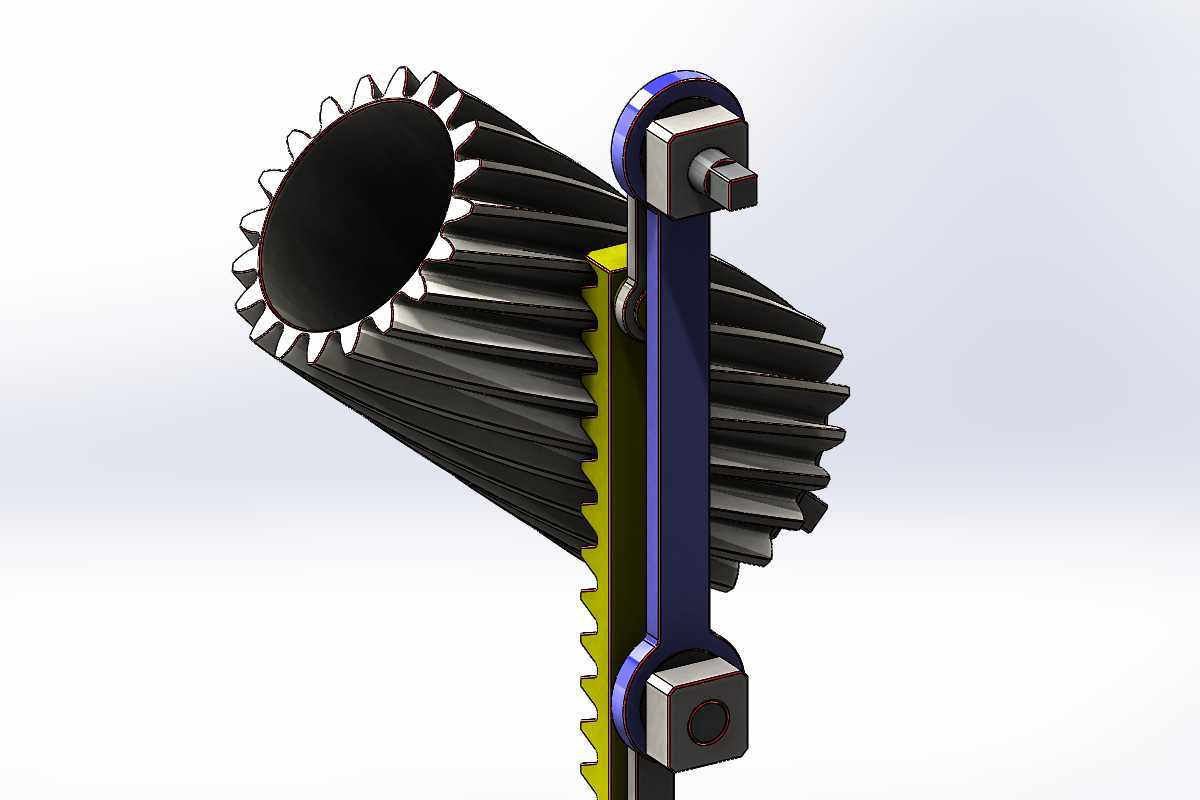

　　这套传动结构将斜齿轮齿条啮合副与平行四边形连杆机构做了集成化设计，在需要直线往复运动与定姿态摆动同步输出的工位上适配性极强，常见于自动化生产线的工件移送、包装设备的推料工位以及轻工机械的同步进给单元中。不同于常规单独布置的齿轮齿条传动，这套结构通过两侧对称布置的平行四边形连杆约束齿条的运动姿态，让齿条在与斜齿轮啮合做直线进给的过程中，始终保持端面与齿轮轴线的垂直对位，不会因为传动负载的波动出现齿条偏摆、啮合侧隙突变的问题。从结构布局来看，斜齿轮采用内齿圈与外齿段一体加工的结构形式，啮合接触线沿齿向螺旋角方向连续分布，相比直齿啮合传动重合度更高，传动过程中的冲击载荷更小，运行噪音更低，适合中高速连续往复的传动工况。

　　两侧的平行四边形连杆采用等长连架杆设计，连杆两端的铰接孔采用同轴度公差控制在0.02mm以内的精密加工方案，铰接位置配置耐磨衬套，降低长期往复运动下的铰接磨损量，保证机构长期运行后的运动精度保持性。齿条的安装基面与连杆的铰接端面做了一体化设计，不需要额外设置齿条导向导轨，依靠平行四边形机构的运动约束即可实现齿条的直线运动轨迹，大幅缩减了整套传动单元的安装空间，在设备内部布局空间受限的场景下，这种集成化结构的优势尤为明显。设计过程中，齿轮的螺旋角选取15度，兼顾轴向力承载与传动效率的平衡，齿面采用硬化处理工艺，齿面硬度达到HRC45-50，能够承受较大的交变传动载荷；连杆构件采用轻量化结构设计，

　　在保证结构刚度的前提下尽可能降低运动件的质量，减少往复运动过程中的惯性冲击，提升机构的动态响应速度。安装边界上，整套结构的固定铰接点设置在两侧支座的端面上，支座端面预留标准螺栓安装孔位，可直接固定在设备的安装基板上，齿轮的动力输入轴端采用标准轴伸设计，可直接与伺服电机、减速电机的输出轴通过联轴器连接，不需要额外设计转接法兰。在实际设备运行过程中，当齿轮做连续回转运动时，与之啮合的齿条沿平行四边形机构约束的轨迹做直线往复运动，同时连杆机构随齿条的移动做同步摆动，可在齿条的移动端安装执行末端，完成定轨迹的移送、推压、分拣等作业动作，整套机构的运动轨迹完全由构件尺寸参数确定，运动可靠性高，不需要额外设置轨迹检测传感器即可保证动作位置精度。

　　在维护层面，铰接位置的衬套采用自润滑材质，日常运行过程中不需要频繁加注润滑脂，齿轮齿条啮合面可通过预留的注油孔定期补充润滑脂，降低啮合面的磨损速率，延长整套机构的使用寿命。针对不同的负载工况，可通过调整齿轮模数、齿宽以及连杆构件的截面尺寸来适配不同的传动扭矩需求，结构扩展性较强，可直接移植到不同类型的自动化设备传动工位中，减少重复设计的工作量。
