透明储油式机床自动润滑供油装置

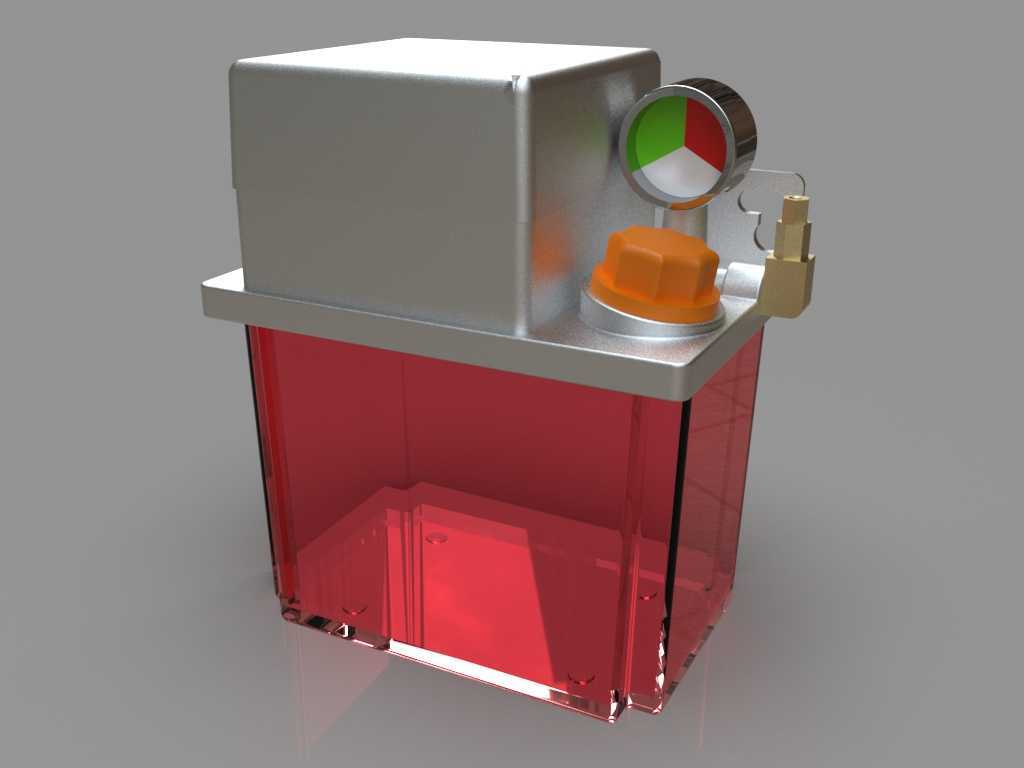

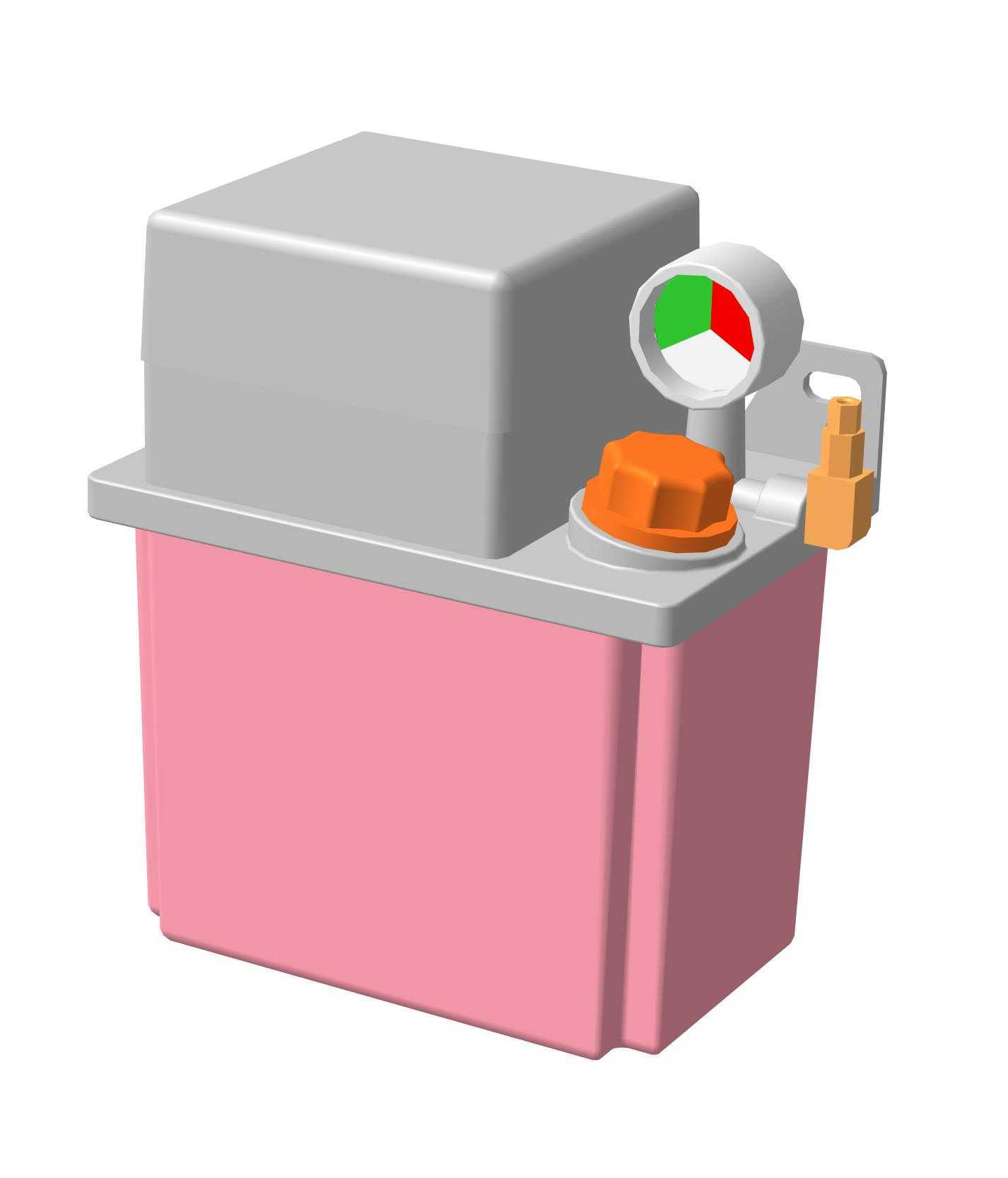

　　在数控车床、加工中心、自动化专机等需要持续运动副润滑的设备场景中，这类集成式润滑供油装置是保障导轨、丝杠、滑块等传动部件长期稳定运行的核心配套部件，它替代了传统人工定期注油的维护方式，能够按照设定的周期与排量向各润滑点定量输送润滑介质，避免运动副出现干磨、爬行、早期磨损等问题，大幅降低设备的停机维护频次。从结构设计来看，该装置采用上下分层的布局逻辑，下部为半透明的红色储油腔体，这类透明材质的选型并非出于外观考量，而是方便现场运维人员直接观察剩余润滑油液位，无需额外加装液位传感器即可快速判断是否需要补油，储油腔的边角做了圆弧过渡处理，避免润滑油残留形成死角，同时腔体的壁厚经过校核，能够承受日常使用中的轻微磕碰，

　　不会因外力冲击出现开裂漏油的问题。上部的金属壳体内部集成了泵芯、控制电路、压力检测组件，壳体采用钣金折弯焊接工艺成型，表面做了哑光金属处理，具备一定的防油污、防切削液溅射能力，适配车间复杂的作业环境。装置顶部设置的橙色旋钮是注油口的密封盖，旋钮表面做了防滑纹理设计，徒手即可拧开完成补油操作，无需借助额外工具，注油口内置了过滤网，能够过滤补油过程中混入的杂质，避免杂质进入油路堵塞润滑点。旁侧安装的三色压力表是压力反馈组件，通过绿、红、白三色区间直观显示系统供油压力状态，绿色区间代表压力正常，能够稳定向各润滑点供油，红色区间代表压力过高，可能存在油路堵塞问题，白色区间代表压力不足，可能存在缺油、泵芯故障或者油路泄漏的情况，

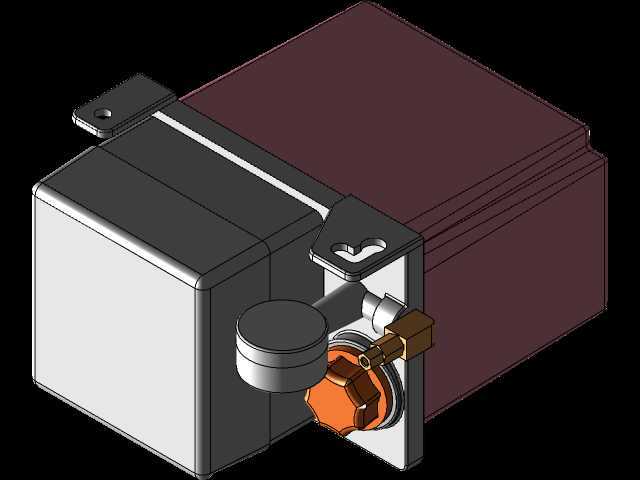

　　运维人员无需查看复杂的参数面板，扫一眼压力表即可快速判断装置运行状态，降低故障排查的门槛。侧面的黄铜接头是出油口接口，采用标准管螺纹设计，能够适配市面上绝大多数润滑系统的输油管路，接头旁的金属卡扣用于固定引出的油管，避免设备运行过程中油管晃动出现松脱漏油的问题。在安装边界上，该装置的整体外形方正，底部预留了标准的安装孔位，既可以通过螺栓固定在设备的侧壁安装板上，也可以直接放置在设备的电气柜旁的空闲平台上，安装时需要注意预留出顶部注油操作的空间，以及侧面油管走线的弯曲半径，避免油管弯折过陡导致供油不畅。设计过程中重点考量了不同工况的适配性，泵芯的排量参数匹配常规中小型加工设备的润滑点总需油量，既不会因排量过大造成润滑油浪费，

　　也不会因排量不足导致远端润滑点供油不足；压力检测组件的触发阈值经过校准，能够在油路出现堵塞或者泄漏时及时反馈异常，避免设备在无润滑状态下长时间运行。不同于分体式的润滑系统组件，这种集成式的设计将储油、泵油、压力检测、控制功能全部整合在一个单元内，不需要用户单独采购各个组件进行组装调试，出厂前已经完成了核心参数的校准，安装时只需要固定装置、连接出油管路、接通电源即可投入使用，大幅降低了设备厂商的装配调试工作量。在实际使用过程中，这类润滑装置的供油周期可以根据设备的运行频率、负载情况进行调整，对于高速运行、负载较大的传动部件，可以适当缩短供油间隔、增大单次供油量，对于低速轻载的部位，可以适当调整参数减少润滑油消耗，透明储油腔的设计也让日常巡检的效率大幅提升，不需要打开装置或者借助液位检测装置，站在设备旁即可判断剩余油量，提前安排补油计划，避免出现缺油干磨的故障。
