硅棒晶圆激光切割加工设备结构

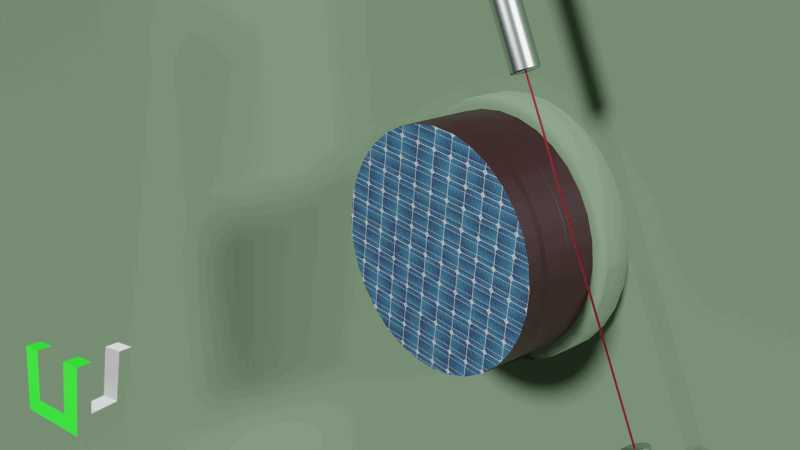

　　这套切割设备的三维结构，主要面向半导体硅材料加工环节的晶圆切片工序，也可适配碳化硅、蓝宝石等硬脆非金属材料的精密切割需求，在光伏硅片生产、半导体晶圆制造的前段加工工位应用十分广泛。从实际产线布局来看，这类设备通常布置在硅棒粘棒工序之后、晶圆倒角磨片工序之前，承担将整段单晶/多晶硅棒分切成指定厚度薄片的核心加工任务，切割端面的平面度、刀缝损耗、片厚公差直接决定后续工序的加工余量与成品良率。

　　从功能结构设计来看，设备采用立式单工位切割布局，核心执行单元包含高精度激光切割头、硅棒装夹回转工作台、进给导向模组三个部分。激光切割头采用非接触式加工原理，相比传统金刚石线锯切割，能大幅降低硬脆材料切割过程中的崩边、隐裂风险，切割头的垂直进给导轨采用高精度线性导轨导向，配合伺服电机驱动的滚珠丝杠传动，可实现微米级的进给精度控制，进给速度可根据不同材质的切割特性在0.5mm/s到20mm/s区间无级调整，适配不同厚度、不同硬度材料的切割参数需求。装夹工作台采用真空吸附式回转结构，可承载最大直径300mm的圆柱硅棒装夹，工作台回转精度控制在0.01mm以内，切割过程中硅棒随工作台匀速回转，激光头沿硅棒径向持续进给，可实现整根硅棒的连续切片作业，工作台的装夹基准面经过平面度校准，装夹后硅棒的轴线跳动量不超过0.02mm，避免切割过程中出现片厚不均的问题。

　　设计过程中重点考量了切割工位的防护与排屑结构，切割头周边设置了环形吸尘口，可及时抽走切割过程中产生的硅尘与气化废料，避免粉尘附着在光学镜片上影响激光传输效率，也防止粉尘散入车间环境影响操作人员职业健康。设备的整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，底部设置可调式支撑脚，可直接安装在标准工业厂房的硬化地面上，不需要额外做设备基础，安装时只需调整支撑脚高度将设备台面调至水平即可，水平度误差要求不超过0.1mm/m，避免导轨倾斜影响进给精度。设备的电控单元与激光发生器集成布置在设备柜体的下部空间，与上部切割工位通过隔热防尘隔板分隔，避免切割过程中的粉尘、热量影响电气元件的使用寿命，柜体侧面设置了散热通风口，配合柜内散热风扇可保证长时间连续作业时柜内温度控制在电气元件允许的工作范围内。

　　从实际使用的适配性来看，这套结构预留了参数调整空间，可通过更换不同功率的激光发生器、调整装夹工装的夹持范围，适配从2英寸到12英寸不同规格硅棒的切割需求，也可通过调整切割路径参数，实现方形硅片、异形半导体基片的定制化切割作业，满足小批量定制化半导体材料加工的需求。切割头的焦距调整机构采用手动微调加自动对焦结合的设计，更换不同厚度的加工材料时，可通过自动对焦系统快速定位焦点位置，减少人工调整的辅助时间，提升设备的稼动率。设备的操作面板布置在柜体前侧的人体工程学高度位置，操作人员站在设备前方即可完成参数设置、作业启动、紧急停止等所有操作，不需要额外的操作平台，符合产线工位的人机交互设计要求。
