带散热叶片结构的参数化飞轮设计

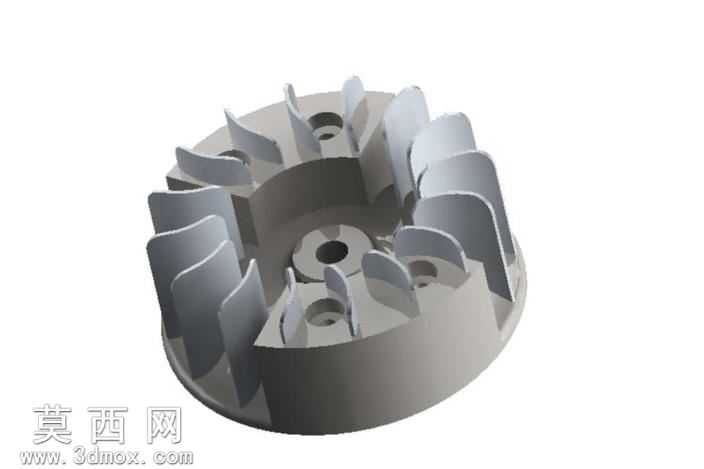

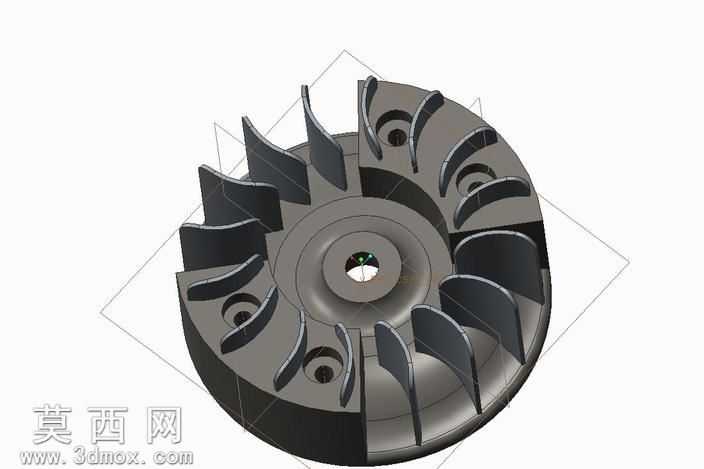

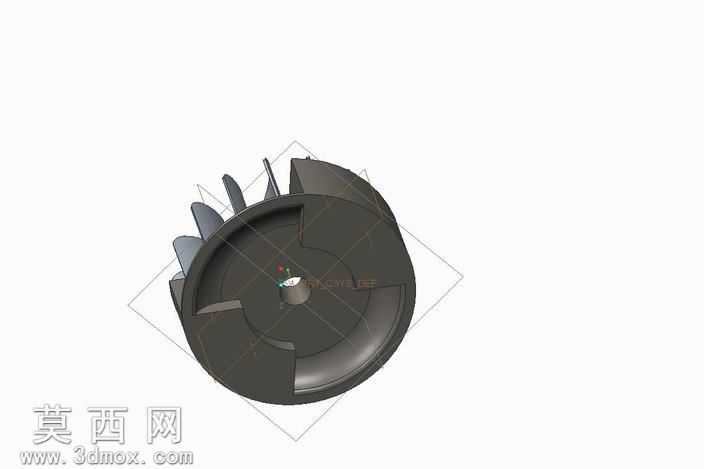

本作品为带散热叶片结构的飞轮三维参数化模型，建模过程依托参数化设计逻辑搭建，首先以中心回转轴线为基准，绘制飞轮基体的圆形截面草图，通过旋转特征生成带中心安装孔的圆盘基体，中心区域预留的多层阶梯孔可适配不同规格的传动轴安装需求，孔位周边做了倒角过渡处理，避免装配时出现应力集中问题。在基体的上表面，通过圆周阵列特征生成均匀排布的弧形散热叶片，每片叶片的曲面弧度经过反复调整，既保证叶片与基体连接位置的圆角过渡顺滑，消除建模过程中的尖锐棱角，也让叶片的排布符合空气流动规律，在飞轮高速回转时可带动周边空气流动，带走动力部件运转产生的热量，降低工作过程中的温升。建模全程采用全参数关联设计，所有尺寸包括基体直径、叶片高度、叶片弧度、安装孔孔径、叶片数量都设置了可调整的参数变量，修改对应参数即可快速生成不同规格的飞轮模型，无需重新绘制草图与特征，大幅提升同系列零件的设计效率。材质方面预设了铸铝合金材质参数，调整了金属粗糙度、反光度与哑光质感，渲染效果还原了铸铝零件的真实表面质感，可直观呈现零件加工完成后的视觉效果。结构设计上兼顾了飞轮的储释能功能与散热需求，叶片与圆盘基体为一体化结构，避免分体装配带来的动平衡问题，每片叶片的厚度从根部到顶端做了渐变处理，根部加厚保证结构强度，顶端收窄降低回转过程中的风阻，整体结构经过动平衡校验逻辑优化，圆周方向的质量分布均匀，高速回转时不会产生额外的振动。设计过程中充分考虑了零件的加工工艺性，所有特征都预留了合理的拔模斜度，连接位置的圆角半径符合铸造加工的工艺要求，不存在无法脱模的倒扣结构，可直接用于后续的铸造工艺开发与数控加工编程，适配小型动力设备的飞轮应用场景。
