交流稳压器前盖中央结构细节设计

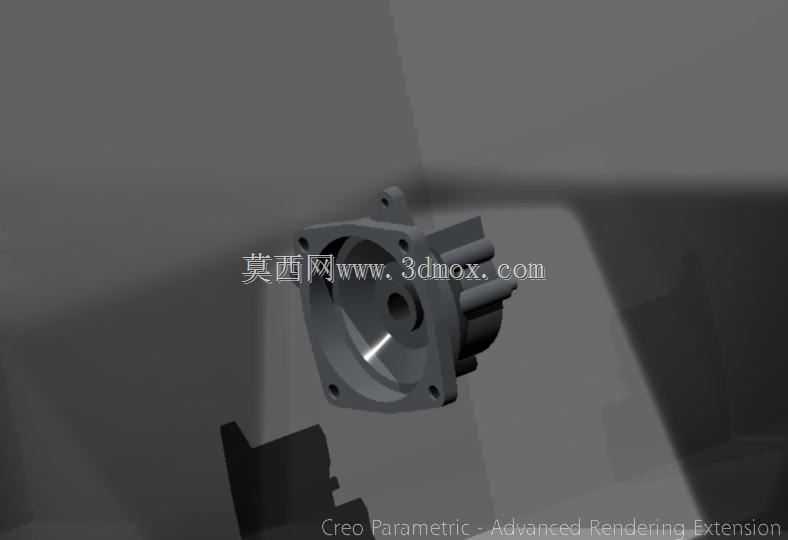

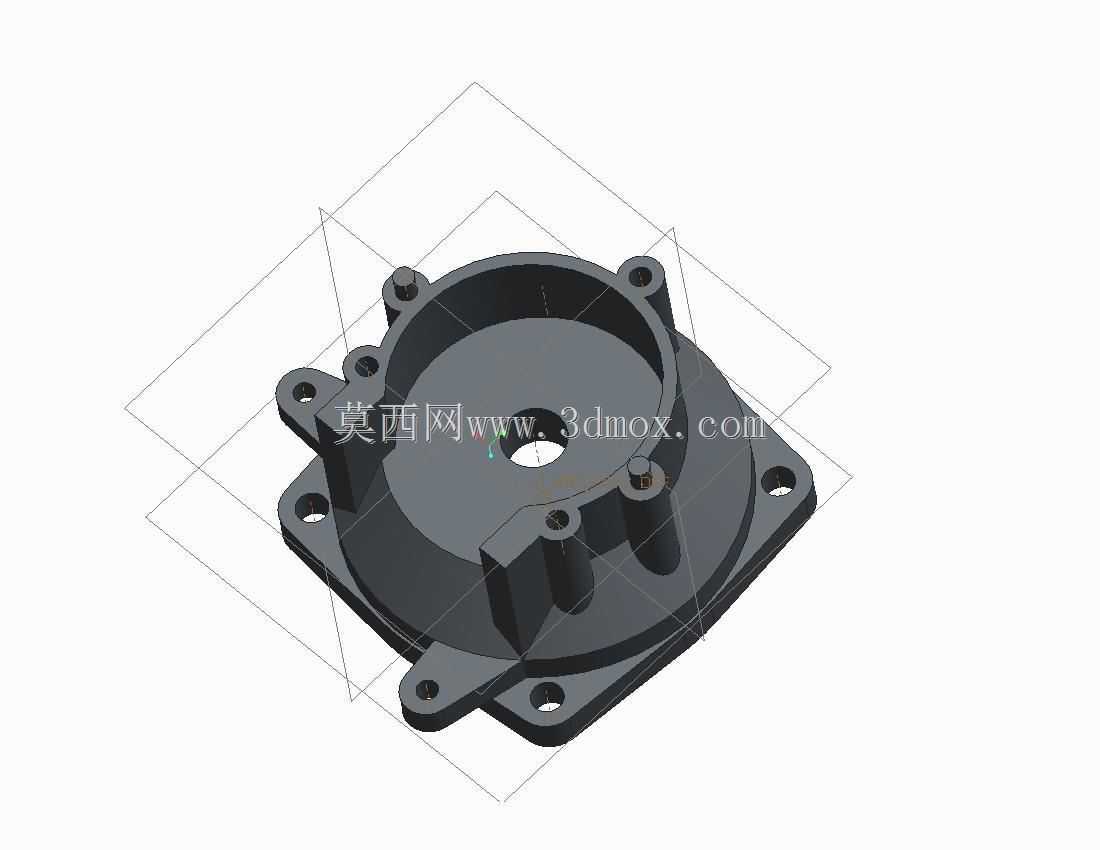

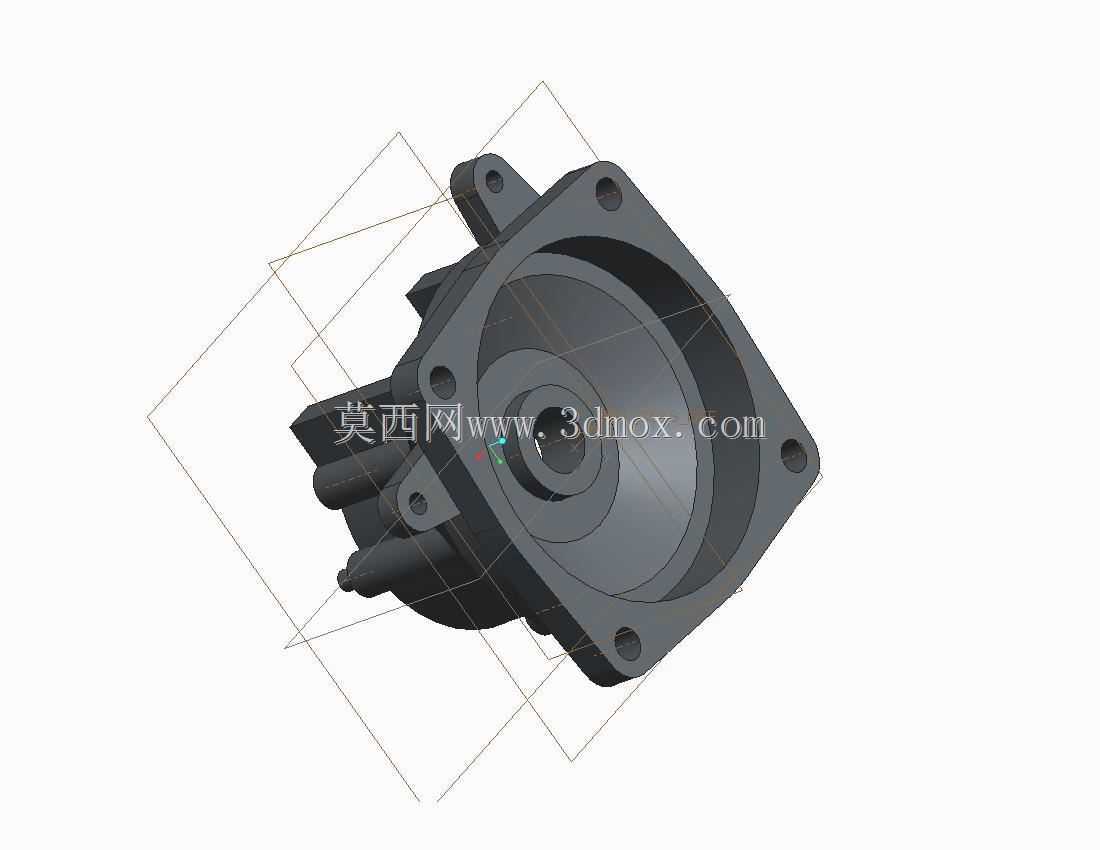

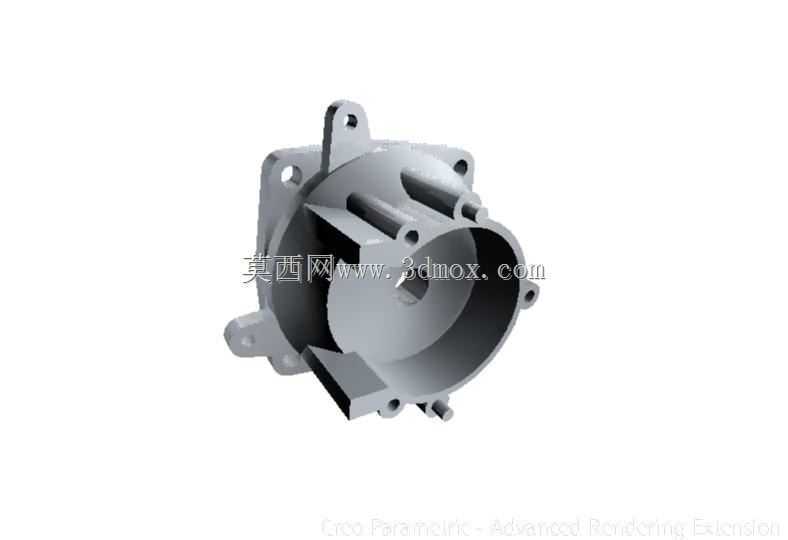

　　交流稳压器作为供配电系统里稳定输出电压的核心配套设备，其前端端盖的中央结构直接决定了内部调压组件的安装定位精度、运行防护等级与外部操作接口的适配性，是整机组装环节里容错率极低的关键结构件。从实际应用场景来看，这类端盖多用于工业车间、实验室精密供电、基站配套供电等场景的壁挂式或柜式稳压器设备上，日常运行中需要承受内部组件的轻微振动、环境温湿度变化带来的形变应力，同时还要阻隔粉尘、潮气侵入设备内部的调压绕组与控制电路，避免出现绝缘下降、接触不良等故障。该结构在设计时优先考虑了安装定位的同轴度要求，中央的轴孔结构直接对应内部调压碳刷的滑动转轴，孔位的公差带控制在IT7级范围内，保证转轴转动时无卡滞、无径向窜动，

　　避免碳刷与绕组接触不良导致的输出电压波动。端盖外缘的法兰边均匀布置了沉头安装孔，孔位间距按照通用稳压器壳体的安装螺柱位置做了匹配设计，沉头深度刚好覆盖标准内六角螺栓的头部高度，安装后螺栓端面不突出法兰平面，不会影响设备前侧面板的贴合安装，也避免了突出的螺栓头剐蹭操作人员或布线。中央区域的环形凸台结构一方面做了加强筋的作用，提升端盖整体的抗形变能力，避免设备运输或安装过程中受外力挤压导致轴孔变形，另一方面凸台的内侧预留了密封槽位，可以嵌入O型橡胶密封圈，和内部的绝缘隔板贴合后形成可靠的静密封结构，满足IP54级的防护要求。结构侧面的凸起定位柱对应壳体上的定位凹槽，组装时可以快速对位，不用反复调整端盖角度就能让所有安装孔对齐，

　　大幅提升流水线组装的效率。端盖内侧的腔体深度经过反复校核，刚好容纳转轴端部的限位卡簧与接线端子，不会和内部的绕组支架产生运动干涉，同时腔体边缘做了圆角过渡，避免应力集中导致的注塑或压铸成型缺陷，也能减少组装时尖锐边角划伤操作人员的风险。在安装边界的设计上，端盖的最大外轮廓尺寸适配主流10kVA以下容量交流稳压器的前端开口尺寸，不需要额外修改壳体模具就能直接替换原有端盖，中央轴孔的直径匹配通用规格的调压转轴，不需要额外定制转接件就能完成装配，对于设备的后期维护替换也十分友好，现场运维人员不需要复杂的工装就能完成端盖的拆卸与复位。
