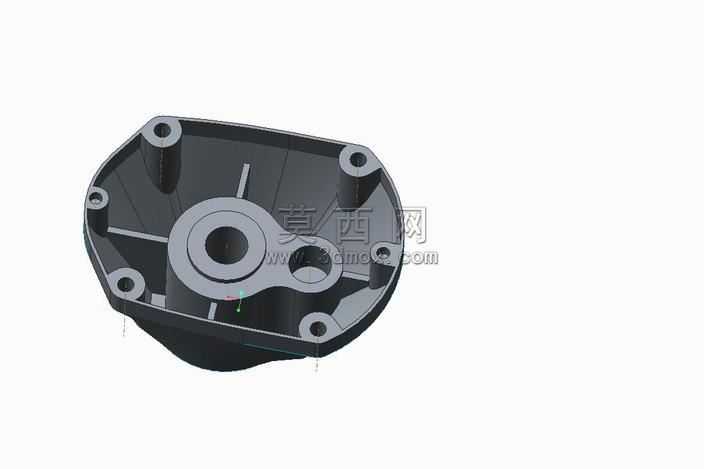

参数化齿轮箱端盖结构三维设计

本作品为齿轮箱端盖的参数化三维结构设计，建模过程依托三维参数化设计逻辑完成，全程遵循机械传动部件的设计规范与装配要求。建模初期先梳理端盖的功能定位：作为齿轮箱的端部密封与支撑构件，需要同时满足轴承定位、箱体密封、安装固定三大核心功能，因此先以二维草图绘制端盖的整体轮廓基准，确定不规则外形的边界曲线，定位所有安装孔的中心坐标与中心轴承座的同轴基准。建模阶段采用实体拉伸与切除结合的方式构建主体结构，先生成端盖的基础基体，再通过拉伸切除形成中心轴承安装孔、侧边定位孔，同时在端盖内侧设计加强筋结构，筋条沿中心轴承座向外辐射分布，既提升端盖整体结构强度，避免受力变形，又合理控制端盖的整体重量，减少不必要的材料消耗。安装孔位采用沉孔设计，适配对应规格的内六角紧固螺栓，保证安装后螺栓头部不突出端盖表面，避免与外部构件产生干涉。中心轴承座位置设计有阶梯定位结构，可精准匹配对应型号轴承的外圈尺寸，实现轴承的轴向定位，防止传动过程中轴承出现窜动，保障齿轮传动的同轴度与运行稳定性。材质配置上选择工程常用的压铸铝合金材质，渲染时还原金属材质的哑光磨砂质感，对安装孔、轴承座的配合面做高亮金属质感处理，区分加工面与非加工面的视觉差异，清晰展现不同位置的加工精度要求。结构设计过程中充分考虑装配兼容性，所有孔位的位置度、轴承座的同轴度都严格按照齿轮箱的装配公差要求设定，端盖与箱体贴合的端面设计有密封槽预留位置，可适配密封圈安装，实现齿轮箱内部的密封防护，避免润滑油渗漏与外部粉尘进入箱体内部。整个模型采用全参数化驱动设计，所有尺寸都关联至对应参数变量，后续可根据不同型号齿轮箱的尺寸需求，直接修改对应参数即可快速生成适配的端盖模型，大幅提升同系列产品的设计效率，减少重复建模的工作量，模型结构完整，所有特征构建逻辑清晰，可直接用于后续的工程图生成、装配模拟与有限元受力分析。
