联轴器轴中心结构三维设计

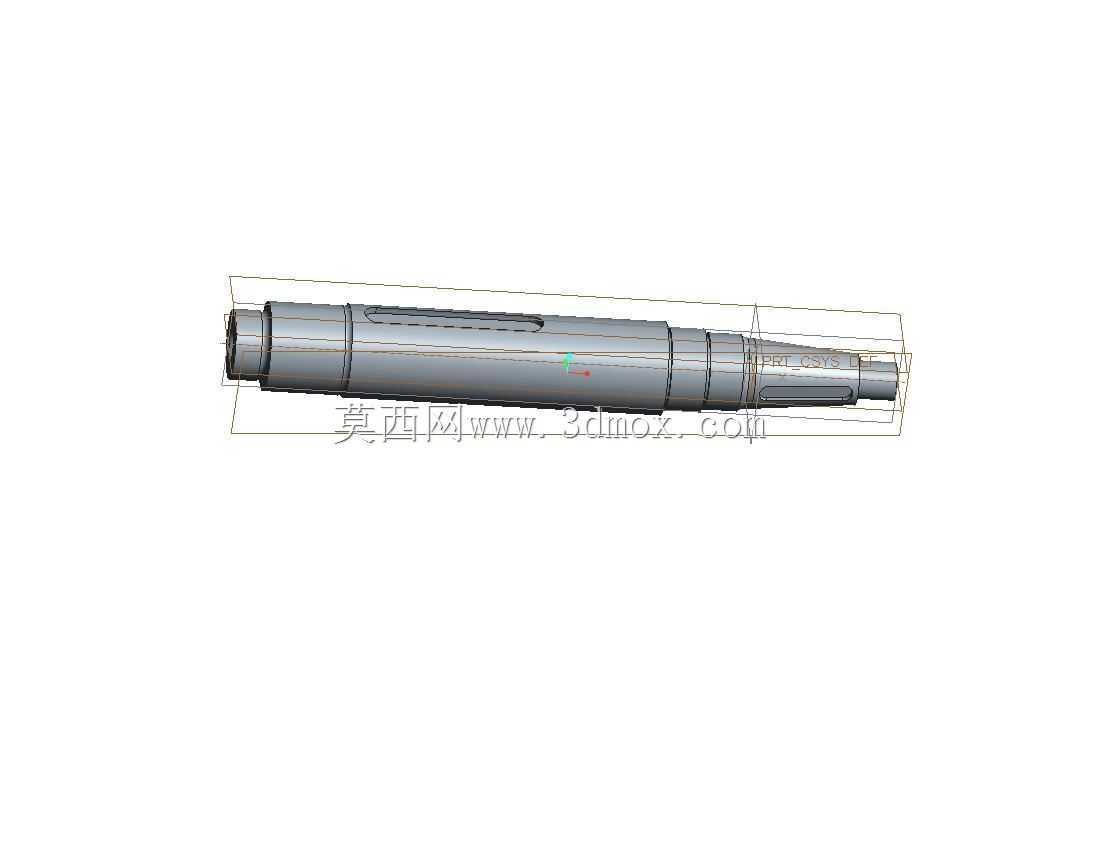

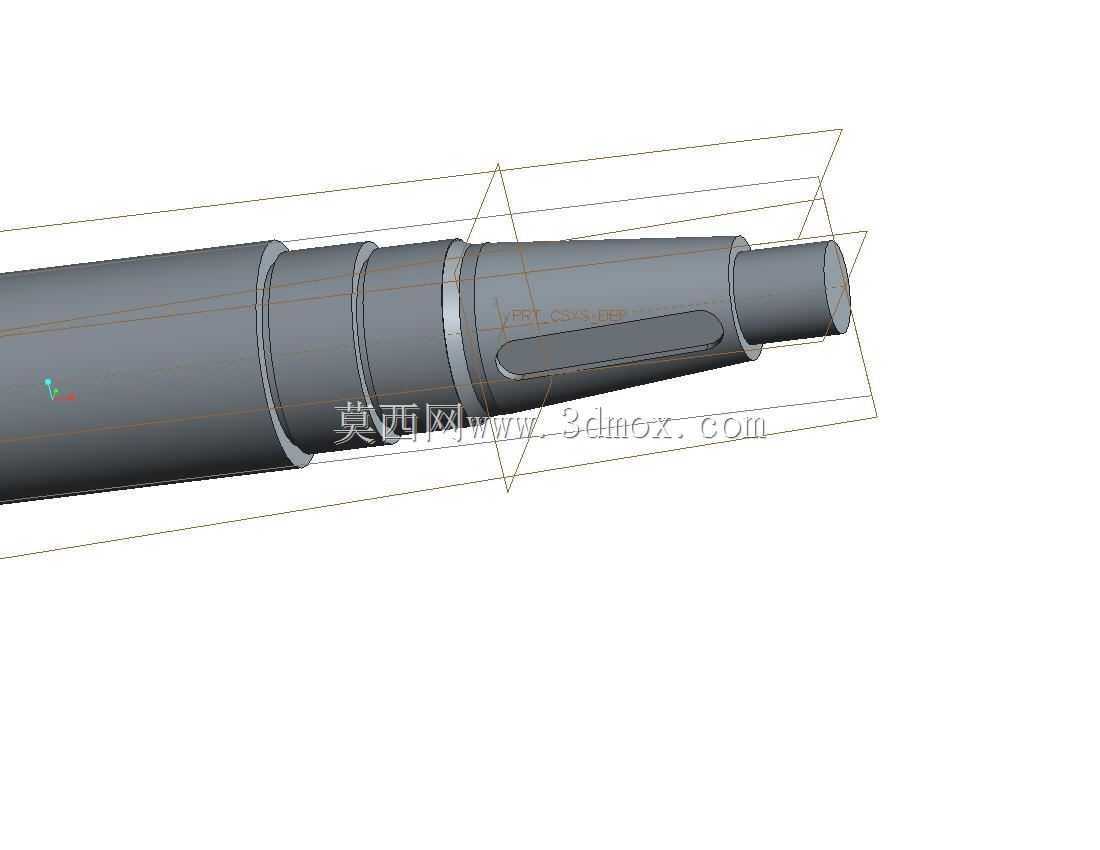

　　在工业传动系统的布局中，联轴器轴是衔接动力输出端与负载端的核心传动构件，这类轴件的设计精度直接决定整套传动链路的运行稳定性，常见于泵组、输送设备、机床主轴箱等需要扭矩传递的场景中，承担着补偿两轴间安装同轴度误差、缓冲传动过程中冲击载荷的作用。从结构设计逻辑来看，这款轴件采用阶梯轴的经典构型，不同轴段的直径差是经过扭矩校核、轴承安装位匹配、联轴器装拆空间预留后确定的，轴端的锥段设计是为了匹配带锥孔的联轴器轮毂，依靠锥面的过盈配合传递更大扭矩，同时方便检修时的拆卸作业，轴身上的键槽结构采用平键联接的标准构型，键槽的深度、宽度以及沿轴向的位置，都对应了所配联轴器的键槽尺寸公差，避免装配时出现键侧间隙过大或者无法装入的问题。

　　在安装边界的考量上，轴上各阶梯的轴肩高度严格对应了轴承内圈、联轴器轮毂的定位高度，既保证零件安装时的轴向定位精度，又不会因为轴肩过高导致零件拆卸时无法用拉马顺利取出，轴的总长尺寸是根据传动箱内部的安装空间、联轴器的轴向窜动量预留、端盖的密封位厚度共同确定的，每一段轴颈的表面粗糙度要求都根据配合性质做了区分：过盈配合的轴段粗糙度要求更高，间隙配合的密封位轴段则需要保证表面光洁度避免磨损密封件。设计过程中需要重点考虑轴的疲劳强度，尤其是轴径变化的过渡圆角位置，圆角半径不能过小，否则会产生严重的应力集中，在长期交变扭矩的作用下容易出现轴断裂的故障，同时轴上的退刀槽、砂轮越程槽的位置都要符合加工工艺要求，减少数控车削、

　　外圆磨削过程中的工艺难点，避免出现无法加工的结构。这类轴件在实际运行中，除了传递额定扭矩之外，还要能够承受一定的径向载荷，尤其是当联轴器存在少量不对中情况时，轴的挠性变形量要控制在允许范围内，不会因为变形导致轴承偏磨、密封件泄漏等连锁故障，建模过程中对各配合面的形位公差做了对应设置，包括轴颈的圆柱度、各轴段的同轴度、键槽的对称度等，这些公差设置直接决定了后续加工出来的零件能不能顺利完成装配，达到设计预期的传动性能。
