中心齿轮轴传动结构参数化三维设计

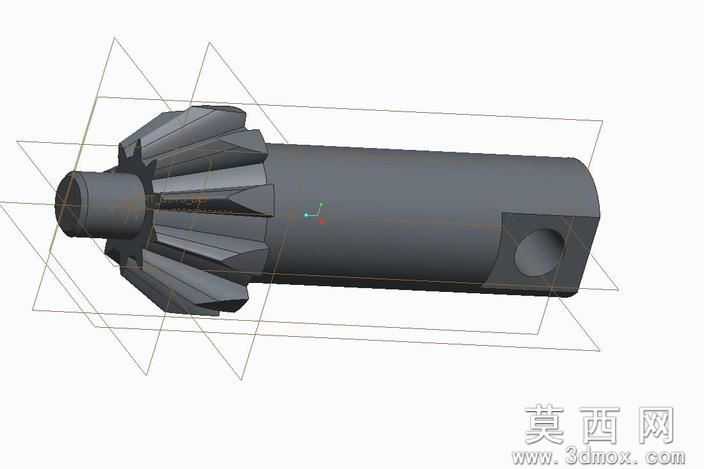

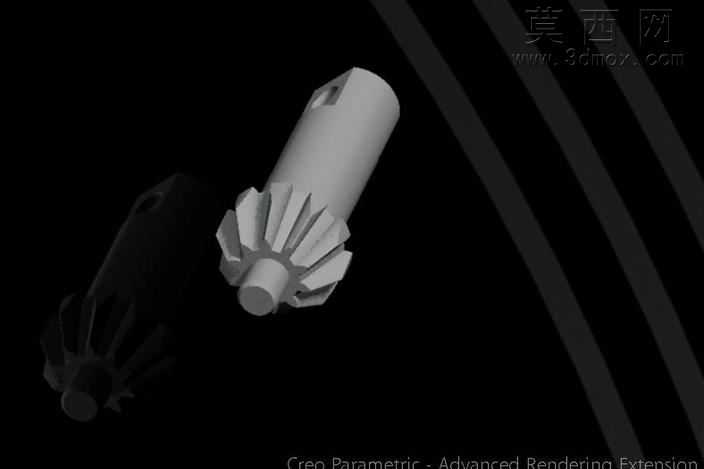

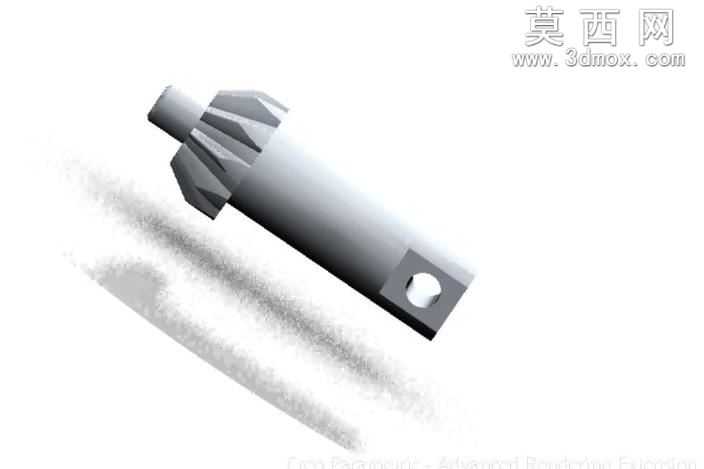

本作品为中心齿轮轴传动结构的参数化三维建模成果，建模过程依托参数化设计逻辑完成，首先对齿轮轴的功能需求进行拆解，明确该零件作为传动系统核心构件，需要同时承担锥齿轮啮合传动、轴段扭矩传递、端部安装定位的复合功能。建模初始阶段先梳理各结构段的尺寸关联逻辑，将锥齿轮的模数、齿数、压力角、齿顶高系数等核心齿形参数，与轴段的直径、长度、定位台阶尺寸、端部安装方孔的边长与深度参数设置为可联动的参数变量，后续修改任意核心参数时，关联结构可自动完成尺寸更新，大幅提升同系列零件的设计迭代效率。齿形部分采用精确的渐开线齿廓生成逻辑，先通过参数方程绘制单个齿的渐开线轮廓与齿根过渡曲线，完成齿形草图后通过阵列特征生成完整的锥齿轮齿圈结构，同时对齿端进行倒角处理，还原真实机加工后的齿部工艺特征，保证啮合传动时的齿面接触合理性。轴身部分按照传动受力的分布设计不同直径的轴段，对应轴承安装位、齿轮定位台阶、扭矩输出段的不同功能需求，各轴段衔接处设置合理的过渡圆角，避免应力集中导致的零件失效，还原实际轴类零件的工艺设计细节。端部的安装方孔采用拉伸切除特征完成，方孔边缘设置倒角，方便装配时的对位安装，同时方孔的位置与轴身保持严格的同轴度约束，保证传动过程中的动平衡性能。渲染阶段采用金属材质模拟合金钢加工后的零件质感，对齿面、轴身加工面设置不同的粗糙度参数，区分磨削加工面与毛坯面的视觉差异，搭配柔和的漫反射光照效果，清晰呈现各部分的结构细节与装配关系。整个建模过程严格遵循机械设计规范，所有结构尺寸均符合传动零件的设计标准，参数化的建模逻辑可直接适配不同传动比、不同安装尺寸的同类型齿轮轴设计需求，可直接用于传动系统的虚拟装配、运动仿真、干涉检查以及后续的工程图生成工作，为中心传动结构的设计优化提供可靠的三维模型基础。
