电连接器接触式导电探针结构设计

　　这类触针是电连接器实现信号与电流传输的核心接触零件，广泛应用在工业控制接插件、汽车线束连接器、测试治具探针台、通讯设备互连模块等场景中，承担公母端对接时的导通功能，其结构设计直接决定连接的接触可靠性、载流能力与插拔寿命。

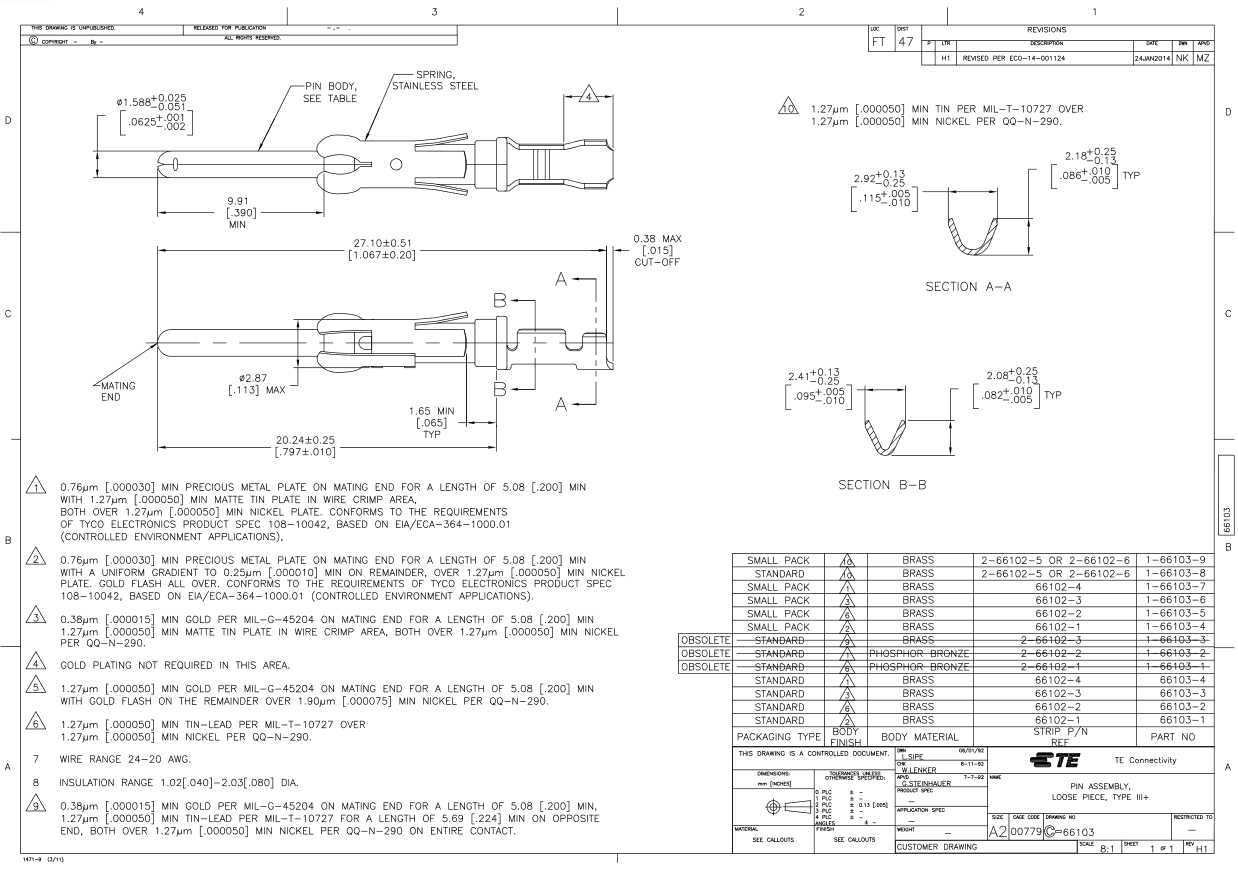

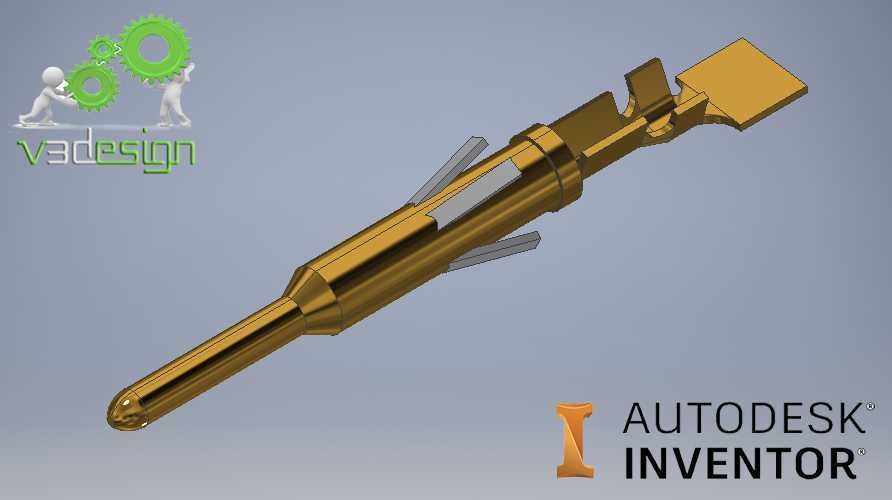

　　从实际使用需求出发，该触针采用整体车削加后期冲压成型的工艺路线，头部设计为圆弧形球面端头，能够在公母端插合时自动导正插入位置，避免插合过程中针尖刮伤母端插孔的内壁镀层，同时球面接触能够在插合到位后形成稳定的环形接触区域，降低接触电阻。针身中段设计有两组对称的弹性倒刺结构，这部分结构在触针压入连接器塑壳的安装孔时，会受孔壁挤压产生微量弹性变形，待压装到位后倒刺回弹卡入塑壳内壁的限位槽中，实现轴向与周向的固定，防止设备运行过程中受振动、拉扯外力导致触针退针、移位，倒刺的倾斜角度经过反复校核，既保证压装时的推入力处于合理区间，不会压弯针身，又能提供足够的拉脱力满足行业通用的连接器抗拉力要求。

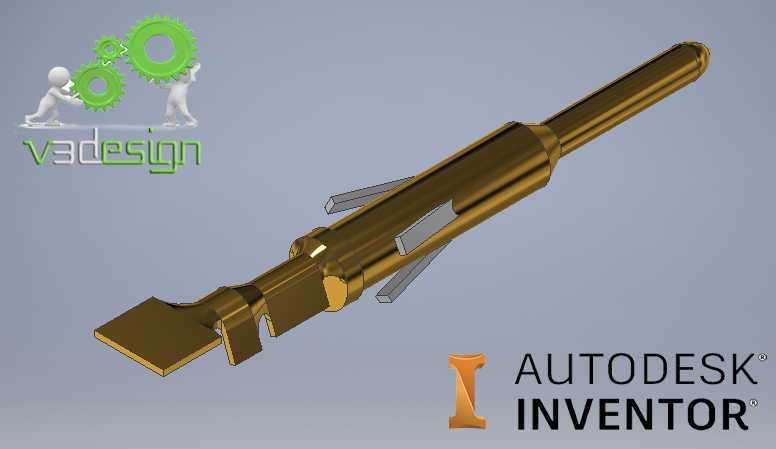

　　针身靠近尾部的位置设计有直径略大于安装孔的定位轴肩，压装时轴肩端面与塑壳安装孔的台阶面贴合，能够精准控制触针的压入深度，保证所有触针的头部伸出长度一致，避免出现个别针插合不到位导致的接触不良问题。尾部采用扁平式焊线结构，相比圆形针尾，扁平结构在焊接导线时能够增大焊锡的附着面积，同时方便工人在焊线时夹持定位，也适配压接式接线的工艺要求，尾部的方形挡片能够在焊线或压接时提供受力支撑，避免外力传递到针身的接触段导致变形。

　　设计过程中需要重点控制几个关键尺寸边界：首先是触针头部的球面半径，半径过小会导致接触应力集中，长期插拔后磨损加快，半径过大则会增大插合力，导致多针连接器插合困难；其次是弹性倒刺的外圆直径与安装孔的配合过盈量，过盈量过大压装时会切坏塑孔内壁，过盈量过小则固定力不足容易退针；再者是针身的直线度公差，必须控制在合理范围内，否则多针密集排布时会出现个别针位置偏移，无法对准母端插孔导致插合失败。

　　材料选择上这类触针一般采用高弹性铜合金作为基材，表面根据使用场景镀覆不同厚度的金或锡镀层，镀金层多用于信号传输、低接触电阻要求的场景，镀锡层多用于大电流传输、成本敏感的场景，镀层的厚度与结合力直接影响触针的抗腐蚀能力与使用寿命。在实际选型应用时，需要根据连接器的针间距、额定载流量、插拔次数要求、使用环境的振动与温湿度条件，匹配对应规格的触针，同时要校核塑壳安装孔的尺寸公差与触针的安装尺寸是否匹配，避免出现压装开裂或固定松动的问题。建模过程中需要重点还原弹性倒刺的成型角度、头部球面的轮廓度、尾部焊片的平面度这些关键特征，方便后续做装配干涉检查、压装工艺仿真以及接触应力的有限元分析，为实际生产加工提供准确的三维数据支撑。
