带操作手柄吊装环的通用永磁起重器

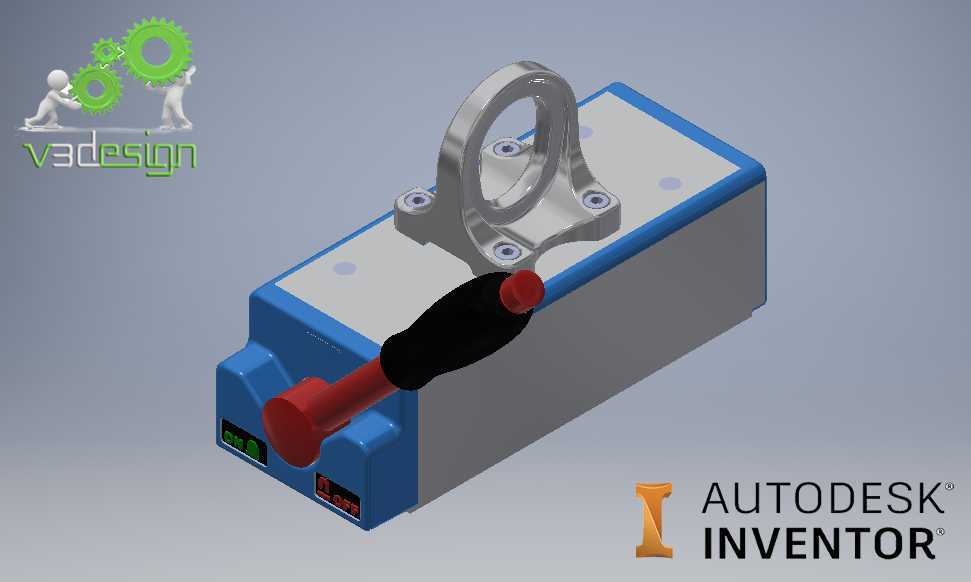

　　这款手动式永磁吊具的三维结构，完全围绕车间零散工件吊装、机加工工序上下料的实际工况做适配，没有多余的冗余结构。日常在金工车间里，这类磁吊最常用来搬运导磁的钢板、成型钢块、小型机加工坯料，替代传统的钢丝绳捆扎、卡具夹持方案，尤其是表面平整的导磁工件，吊装时不需要做额外的捆扎固定，单人就能完成操作，能大幅减少小件吊装的准备时间，也能避免捆扎过程中工件边角磕碰、吊具滑脱的风险。

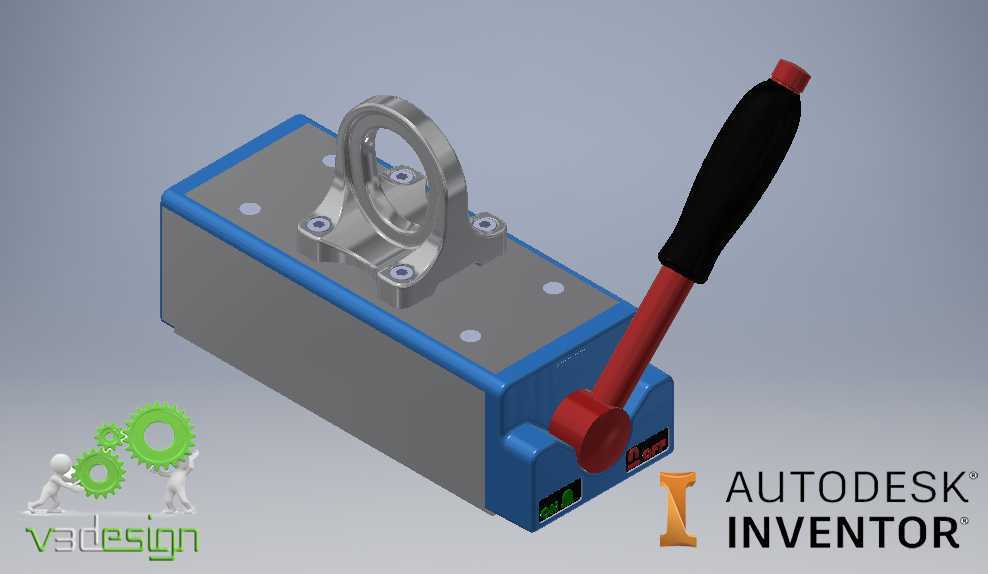

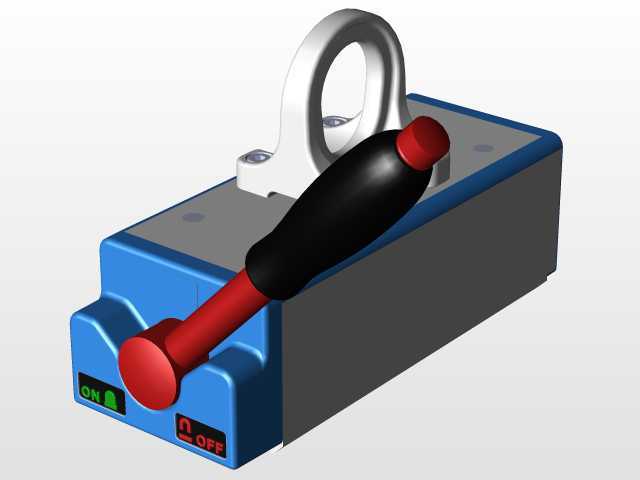

　　从功能逻辑上看，这款吊具的磁路切换完全依靠前端的操作手柄实现，手柄做了防滑的包覆处理，扳动手柄时会带动内部的磁钢组转动，通过改变磁路的导通状态实现磁力的加载与卸除，手柄端部的红色限位结构，能明确卡止在吸合、释放两个工位，避免吊装过程中手柄误转导致磁力失效，操作时的反馈清晰，扳动到工位后会有明确的卡位触感，不需要额外做锁定操作。顶部的吊装环采用铰接式的安装结构，吊环的连接座通过四颗螺栓固定在磁体主体的上表面，安装孔位做了沉台处理，螺栓锁紧后头部不会突出安装面，不会和吊环的转动路径产生干涉；吊环本身可以沿着铰接轴自由转动，适配不同角度的起吊受力，不管是垂直起吊还是小角度斜拉，吊环都能自动顺着力的方向摆正，避免吊环受侧向弯折力出现变形。

　　主体的磁座部分采用方正的箱型结构，底部是平整的磁吸工作面，加工时需要保证足够的平面度，才能和工件表面充分贴合，减少磁阻保证吸力达标；磁座的侧边做了蓝色的防护包覆层，既能避免日常使用中磁体外壳被磕碰掉漆、锈蚀，也能在工件意外碰撞磁座时起到缓冲作用，防护层上预留的标识位，可以用来标注额定吸力、操作方向等提示信息，方便现场操作人员快速识别。

　　做结构设计的时候，首先要保证磁路的合理性，内部磁钢的排布、导磁块的厚度都要经过磁路仿真验证，保证额定吸力下的安全系数不低于行业要求的3倍，避免吊装过程中出现工件脱落的风险；其次要考虑操作的人机工程，手柄的安装高度、扳动力矩都要适配单人手动操作的力度范围，不能出现扳动手柄需要借助加力杆的情况，否则会大幅降低现场使用的便利性；还要兼顾安装边界的适配性，顶部吊环的安装座尺寸要匹配常见的起重吊钩、卸扣的连接尺寸，不需要额外做转接件就能直接挂在手动葫芦、小吊机的吊钩上使用。

　　尺寸设计上，磁座主体的长宽比例控制在2:1左右，重心落在磁吸面的几何中心位置，起吊时工件能保持水平状态，不会出现倾斜滑脱的问题；底部磁吸面的边缘做了小尺寸的倒角处理，既可以避免磁吸面边缘磕碰工件表面留下压痕，也能在吸附表面有轻微锈迹、氧化皮的工件时，减少边缘的气隙，保证磁力有效传导。手柄的伸出长度经过力矩匹配，扳动时的力臂长度刚好让操作人员用单手握持就能完成磁路切换，手柄的握持段做了符合手型的弧度设计，长时间操作也不会出现硌手的问题。

　　在实际选型适配的时候，要注意这类永磁吊具仅适用于导磁性金属工件的吊装，对于不锈钢、铜、铝等非导磁材料无法使用，同时工件的表面平整度会直接影响实际吸力，表面有较厚油漆、氧化皮或者凹凸不平时，需要提前清理贴合面，避免气隙过大导致吸力不足。日常维护时只需要定期清理磁吸面的铁屑、杂物，检查手柄的卡位结构是否灵活、吊环的铰接处是否有磨损即可，不需要外接电源，也不存在断电失磁的风险，相比电磁吊具的使用场景更灵活，在没有外接电源的野外作业、临时吊装场景下也能正常使用。
