多通路集成式流体连接收集器结构

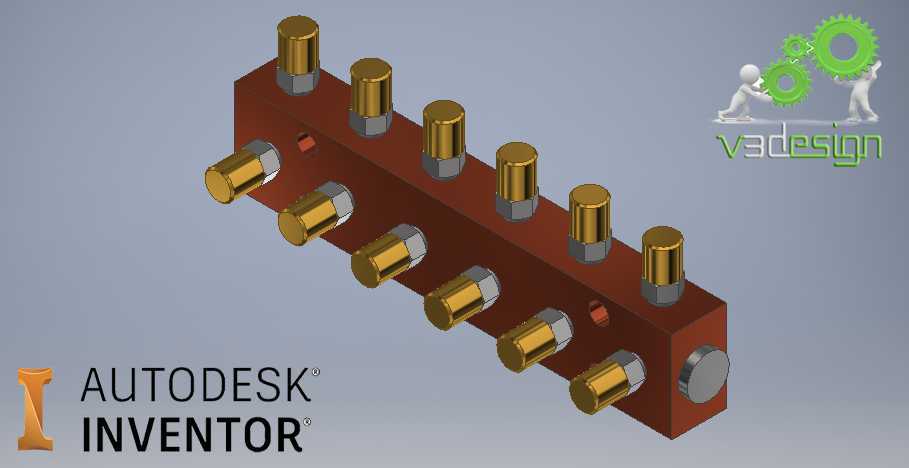

　　在液压、气动以及小型流体输送系统的管路布设环节，多通路连接收集器是解决管路杂乱、减少接头泄漏点的核心集成部件，这类部件常被应用在小型液压站控制回路、实验室气路分配台、自动化设备的气动执行元件供气管路集成场景中，替代传统的多接头拼接式管路布局，能大幅压缩管路占用的安装空间，同时降低分散接头带来的密封失效风险。从结构设计逻辑来看，这款连接收集器采用一体式矩形本体作为基体，本体上沿长度方向排布了两列共12个外螺纹连接接头，其中一列接头沿本体长度方向垂直于端面布置，另一列接头沿本体宽度方向垂直于侧面布置，这种双向排布的设计可以适配两个垂直方向的管路接入需求，避免管路弯折角度过大造成的流阻升高，也能让不同走向的管路排布更规整，

　　减少管路之间的干涉。本体内部设计有连通的流道，将所有外接接头的内腔按照预设的通路逻辑连通，不需要额外外接连通管路，流体进入收集器后可以通过内部流道分配到对应通路的接头上，实现单路输入多路输出或者多路汇流单路输出的功能，具体的通路逻辑可以根据实际使用场景调整内部流道的钻孔走向，满足不同的流体分配需求。接头部分采用标准外螺纹结构，适配常规的管路锁紧螺母与密封垫圈，安装时只需要将对应管路的接头套入外螺纹，拧紧锁紧螺母配合密封垫圈即可实现密封连接，不需要额外的焊接或者粘接工序，拆装维护十分便捷。从安装边界来看，这款连接收集器的本体为规整长方体，安装时可以通过本体上预留的安装孔位直接固定在设备的安装面板或者支架上，本体的六个端面均为平面，

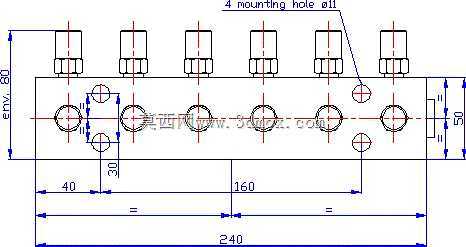

　　不需要额外的适配安装座，固定后整体结构稳定性强，不会因为管路振动造成本体移位。外形尺寸方面，本体的长度适配12个接头的排布间距，每个接头之间的间距预留了足够的扳手操作空间，安装时可以使用常规开口扳手逐个拧紧接头，不会出现相邻接头间距过小导致扳手无法卡入的问题；接头的伸出长度控制在合理范围，既保证了螺纹连接的有效啮合长度，也不会因为接头伸出过长造成安装空间的额外占用，在狭小的设备舱内部也能完成布设。在实际使用过程中，这类集成式连接收集器相比分散式接头组，流道的内壁光滑度更容易控制，因为内部流道是通过一体式钻孔加工完成，没有拼接接头的台阶与缝隙，流体在内部流动时的局部阻力更小，压力损失更低，

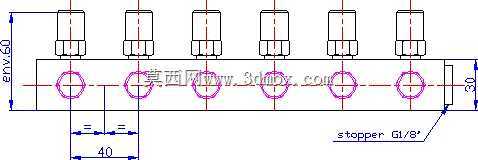

　　对于对流体压力稳定性要求较高的精密气动控制回路来说，这种结构能有效降低压力波动对执行元件动作精度的影响。同时一体式的本体结构刚性更好，在系统压力出现小幅波动时，本体不会像拼接接头那样出现轻微形变导致密封面间隙变大，长期使用的密封可靠性更高，能减少日常维护中接头紧固、密封件更换的频次。设计过程中，接头与本体的连接采用过盈配合加密封胶的工艺，避免接头与本体结合处出现泄漏，本体的边角做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少安装过程中边角与其他部件磕碰造成的本体损伤。另外本体的其中一个端面预留了一个堵头安装位，可以根据使用需求选择安装堵头封闭该通路，或者外接压力检测元件实时监测收集器内部的流体压力，拓展了部件的使用场景，不需要额外在管路上加装检测接头，进一步简化了管路结构。在选型适配时，需要根据系统的工作压力、流体介质类型选择对应材质的本体与密封件，常规的液压油介质可以选用碳钢材质本体搭配丁腈橡胶密封件，腐蚀性流体介质则可以选用不锈钢材质本体搭配氟橡胶密封件，这款结构的建模过程中已经预留了材质替换的参数化调整空间，只需要修改本体材质参数与密封件规格即可适配不同的工况需求，不需要重新调整整体结构尺寸。
