工业传动用长凸轮廓线锁钩结构设计

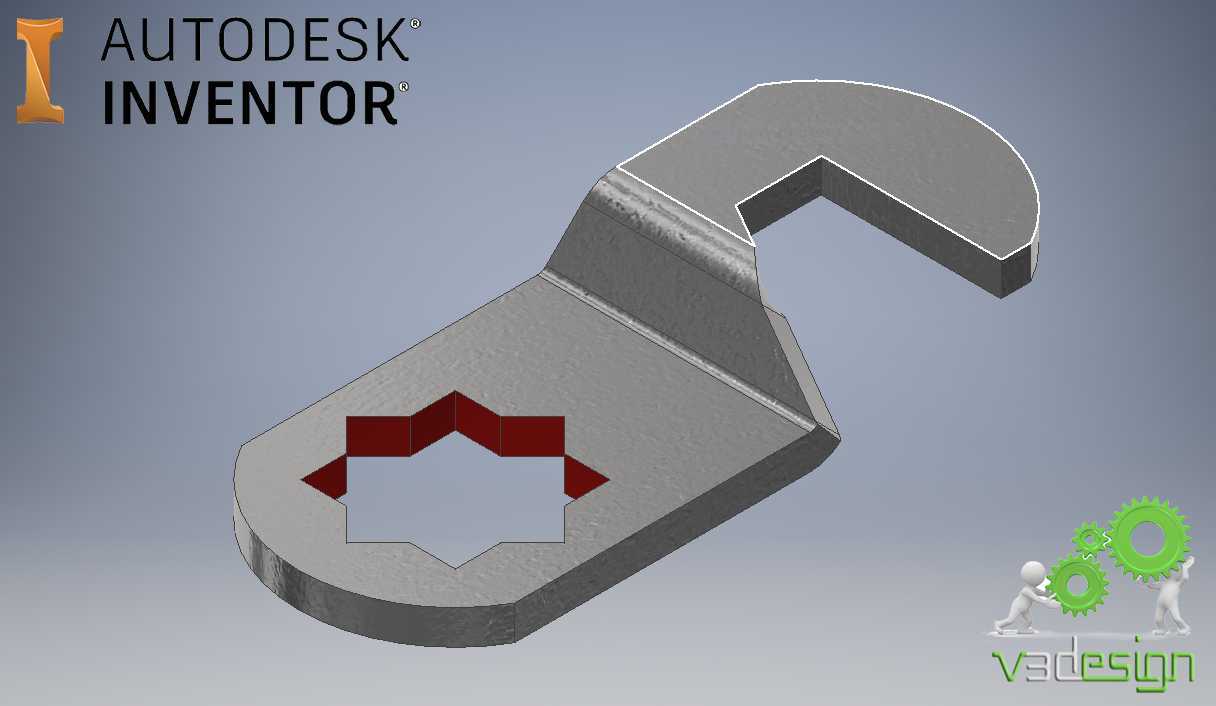

　　在间歇式传动输送线、工装夹具快换机构、自动化料仓定位单元这类需要周期性锁止、释放动作的工位上，这类带长凸轮廓线的锁钩是承担动作执行的核心受力构件，区别于普通直钩或卡扣结构，它的钩头工作面采用连续平滑的凸轮廓线设计，能在和配套从动件接触的过程中实现无冲击的渐进式啮合，不会出现普通卡扣卡滞、撞击磨损快的问题，在每分钟30-60次循环动作的中低速工位上，能有效降低接触冲击带来的噪音和构件疲劳损耗。从结构设计逻辑来看，整个零件分为安装底座和钩体工作段两个功能区，底座部分做了圆角过渡的平板结构，中间开设的异形定位孔不是随意设计的，这个孔型是和配套安装轴的截面完全匹配的，安装时不需要额外加键或者销钉，直接将轴穿入孔内就能实现周向完全锁止，

　　避免工作过程中钩体和安装轴之间出现相对转动，底座的外轮廓做了半圆弧收边，一方面是减少安装时和周边构件的干涉，另一方面也能消除平板直角处的应力集中，在承受锁止拉力的时候不会出现直角处开裂的问题。钩体部分从底座向上延伸后做了90度弯折，弯折处做了大圆弧过渡的加强结构，没有采用直角焊接或者拼接的结构，一体化弯折的结构能让锁止时的受力沿着圆弧面均匀传递到底座，不会在弯折处出现应力集中断裂的问题，钩头的工作面是整个零件的核心，这段长凸轮廓线是按照从动件的运动轨迹做的等距曲线设计，当配套的凸轮或者摆杆推动锁钩绕安装轴转动时，钩头的工作面能始终和被锁止构件保持稳定接触，不会出现接触点跳变导致的锁止失效，钩头的末端做了小角度的倒角引导，

　　在啮合对位时即使有1-2mm的位置偏差，也能顺着倒角滑入正确的锁止位置，不需要额外增加对位导向机构。从安装边界来看，这类锁钩的安装底座厚度通常根据工位受力等级在5-12mm区间选择，底座的安装孔中心到钩头锁止面的距离是核心安装尺寸，设计时需要和配套机构的转动行程完全匹配，预留0.2-0.5mm的啮合间隙，既不能间隙过大导致锁止后出现窜动，也不能间隙过小导致转动过程中出现卡滞，钩体的外伸长度需要根据被锁止构件的厚度来确定，要保证锁止时钩头的整个工作面都能和被锁止件接触，而不是只有边缘接触导致局部压强过大加速磨损。在实际工况应用中，这类锁钩通常配合复位弹簧使用，当驱动端的凸轮转过工作行程后，弹簧会拉动锁钩回到锁止位置，

　　整个动作过程不需要额外的动力源，纯机械结构就能实现周期性的锁止释放，在一些不需要电控控制的纯机械自动化工位上，这种结构的可靠性远高于电控锁止机构，不会出现断电、信号干扰导致的动作失误。设计建模过程中需要重点关注几个细节：一是弯折处的过渡圆弧半径不能小于底座厚度的1.5倍，否则冲压或者铣削加工时容易出现应力集中，受力后容易断裂；二是中间异形定位孔的公差需要控制在H7级别，和安装轴的配合间隙不能过大，否则长期循环动作后会出现孔位磨损，导致锁止位置偏移；三是钩头的廓线面需要做表面硬化处理，因为这个面是长期反复摩擦的工作面，表面硬度达到HRC45以上才能保证长期使用不会出现磨损失效，不需要整个零件都做硬化处理，只需要工作面局部处理就能兼顾韧性和耐磨性。在不同的应用场景下，这个结构的尺寸可以做等比例缩放，比如小型电子件装配线的工位上用的锁钩整体尺寸可以缩小到50mm以内，而重型输送线的料箱锁止工位上，锁钩的整体尺寸可以放大到200mm以上，核心的廓线设计逻辑和结构加强方式不需要改动，只需要根据实际受力大小调整板材厚度和过渡圆弧参数即可，这种结构的通用性很强，只需要调整几个核心尺寸就能适配不同载荷、不同行程的锁止工位，不需要重新做整体结构设计，能大幅降低非标设计的周期和成本。
