三辐条带轮毂安装座手轮结构设计

　　这类三辐条结构的手轮，常被用在各类需要手动微调、锁紧、行程调节的工业设备上，比如中小型机床的进给调节端、工业阀门的启闭操作位、印刷设备的辊隙调整部位、包装生产线的工位手动校准端，甚至部分试验台架的位置调节机构也会选用同结构手轮，核心是靠人力输入扭矩来带动配套轴系完成转动动作，实现位置调整、机构锁紧、通路启闭这类功能。

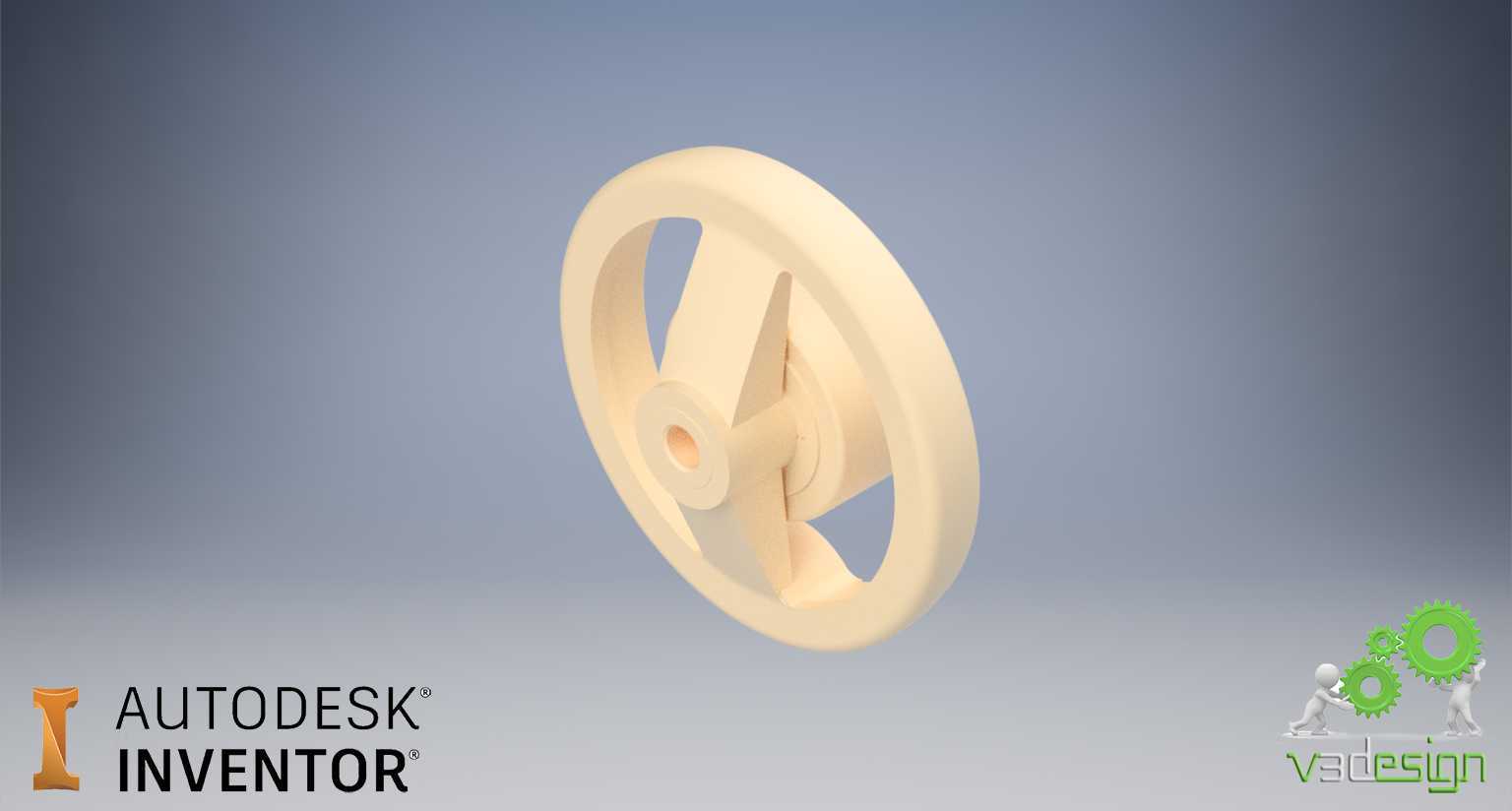

　　从实际使用场景的需求倒推设计逻辑，首先要考虑的是手动操作的施力合理性，轮缘做了双层加厚的圈型结构，外层圈面做了微弧过渡，没有尖锐棱角，操作人员握持转动的时候不会硌手，即使戴劳保手套操作也能有足够的摩擦力，不会出现打滑的情况；轮缘的宽度控制在适合成年人手掌握持的范围，转动发力时手掌能完全贴合轮缘侧面，长时间微调操作也不容易产生手部疲劳。三根辐条采用等夹角120度均匀分布的结构，相比两辐条手轮，转动到任意角度都能找到合适的施力点，不会出现某一角度辐条刚好在垂直下方难以发力的问题，同时三辐条的结构在同等用料下比整幅板式手轮重量更轻，转动惯量更小，微调的时候更容易控制转动角度，不会因为惯量过大导致调节过位。

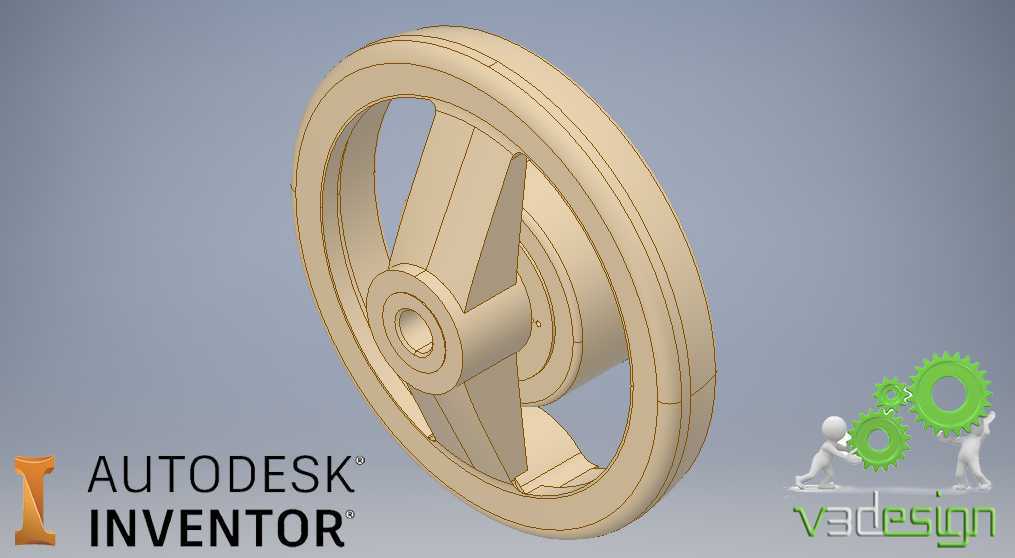

　　中心的轮毂部分做了阶梯孔结构，内层是和配套传动轴配合的安装孔，可根据适配轴的直径做对应公差匹配，孔壁可加工键槽来传递扭矩，避免手轮和轴之间出现相对转动；轮毂向外延伸出凸台结构，一方面能增加轮毂和轴的配合长度，提升连接的稳定性，减少手轮转动时的径向晃动，另一方面凸台可以作为安装定位的基准面，装配时贴紧设备的轴端安装面，就能保证手轮的安装垂直度，避免转动时出现偏摆。辐条和轮缘、轮毂的连接位置都做了圆角过渡，没有应力集中的直角结构，在操作人员施加较大扭矩转动手轮的时候，连接位置不会因为应力集中出现开裂问题，即使是频繁正反转操作的工况下，结构强度也能满足使用要求。

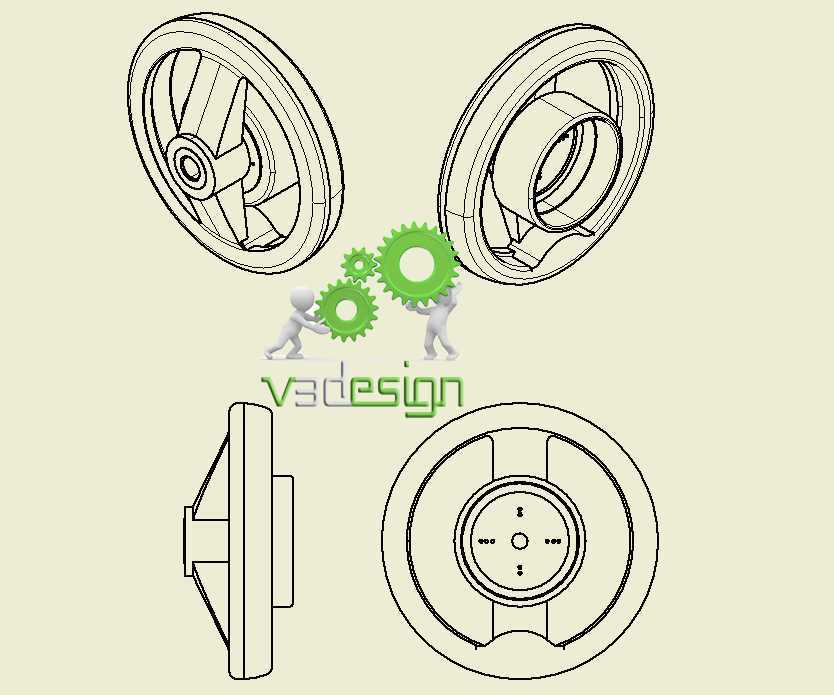

　　从安装边界来看，这类手轮的轴向厚度控制得比较紧凑，安装后不会在设备外侧占用过多的操作空间，适合安装在设备操作面旁侧、不会和周边的管线、其他操作件产生干涉；轮缘的外径尺寸属于中等规格，既不会因为直径过小导致需要施加很大的操作力，也不会因为直径过大导致操作时需要过大的转动空间，在设备旁预留的常规操作空间内就能完成整圈转动操作。手轮的端面没有额外的突出手柄结构，属于无柄手轮的范畴，相比带转动手柄的手轮，不会出现手柄突出勾挂衣物、管线的问题，适合在人员走动频繁的设备操作位使用，也能避免设备运行过程中突出手柄剐蹭操作人员的风险。

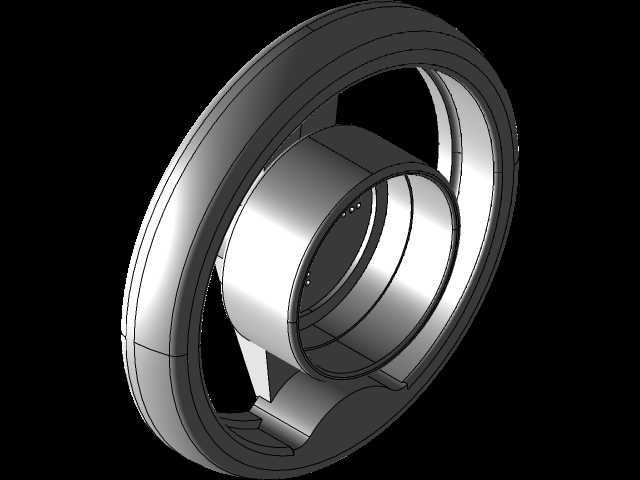

　　在结构细节上，轮缘的内侧做了环形的加强筋结构，沿着轮缘整圈分布，提升轮缘的整体刚性，即使操作人员在轮缘单侧施加较大的扳动力，轮缘也不会出现明显的形变，保证扭矩能顺畅通过辐条传递到中心轮毂；辐条采用矩形截面的结构，相比圆形截面辐条，抗弯曲形变的能力更强，在大扭矩操作时辐条的形变量更小，操作的反馈感更直接，不会出现辐条发软导致的操作虚位。中心轮毂的外端面做了沉孔设计，可以安装端盖遮挡轴端的紧固件，既可以避免紧固件外露积灰、锈蚀，也能让手轮的外端面更平整美观，同时沉孔结构也可以作为安装指针的基准位，配套设备上的刻度盘就能直观显示调节的行程量，方便操作人员精准控制调节幅度。

　　实际选型适配的时候，需要注意手轮的安装孔公差和配套轴的公差匹配，键槽的位置要和轴上的键槽对齐，安装后要锁紧轴端的紧固件，避免手轮在频繁正反转过程中出现轴向窜动；如果是用在有腐蚀介质的工况环境，还可以在这个手轮结构基础上做表面防腐处理，提升环境适应性，但基础的结构强度、施力合理性、安装适配性的设计逻辑是通用的，不管是用在通用机床还是专用设备上，这类三辐条手轮都能兼顾操作手感、结构强度和安装空间的需求，是手动调节机构里非常实用的一类操作部件。
