三幅条轮缘式机床操作手轮结构设计

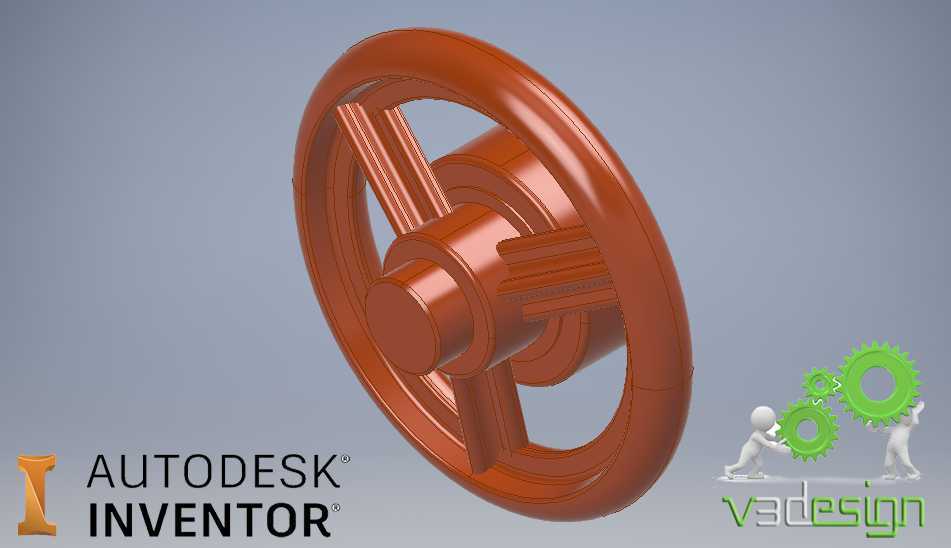

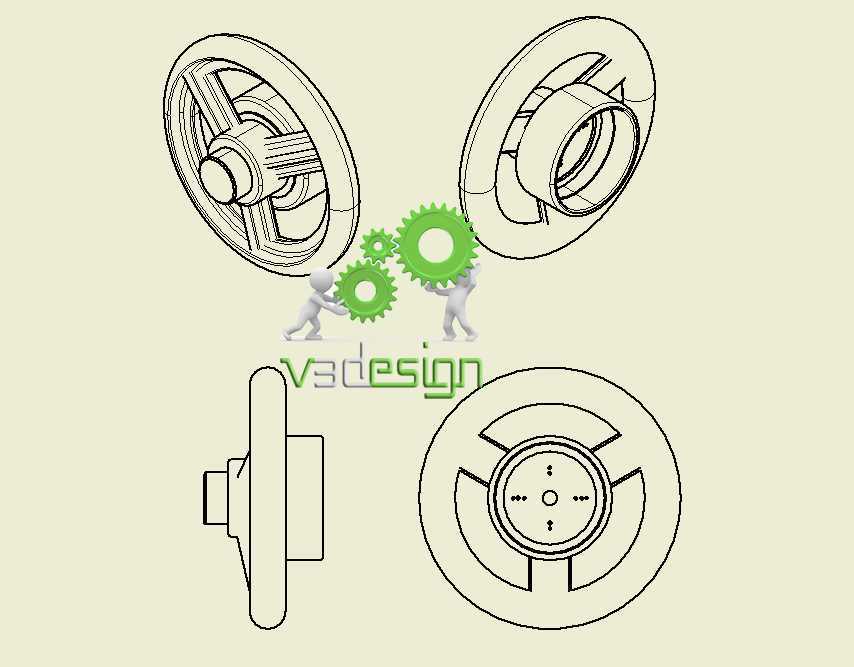

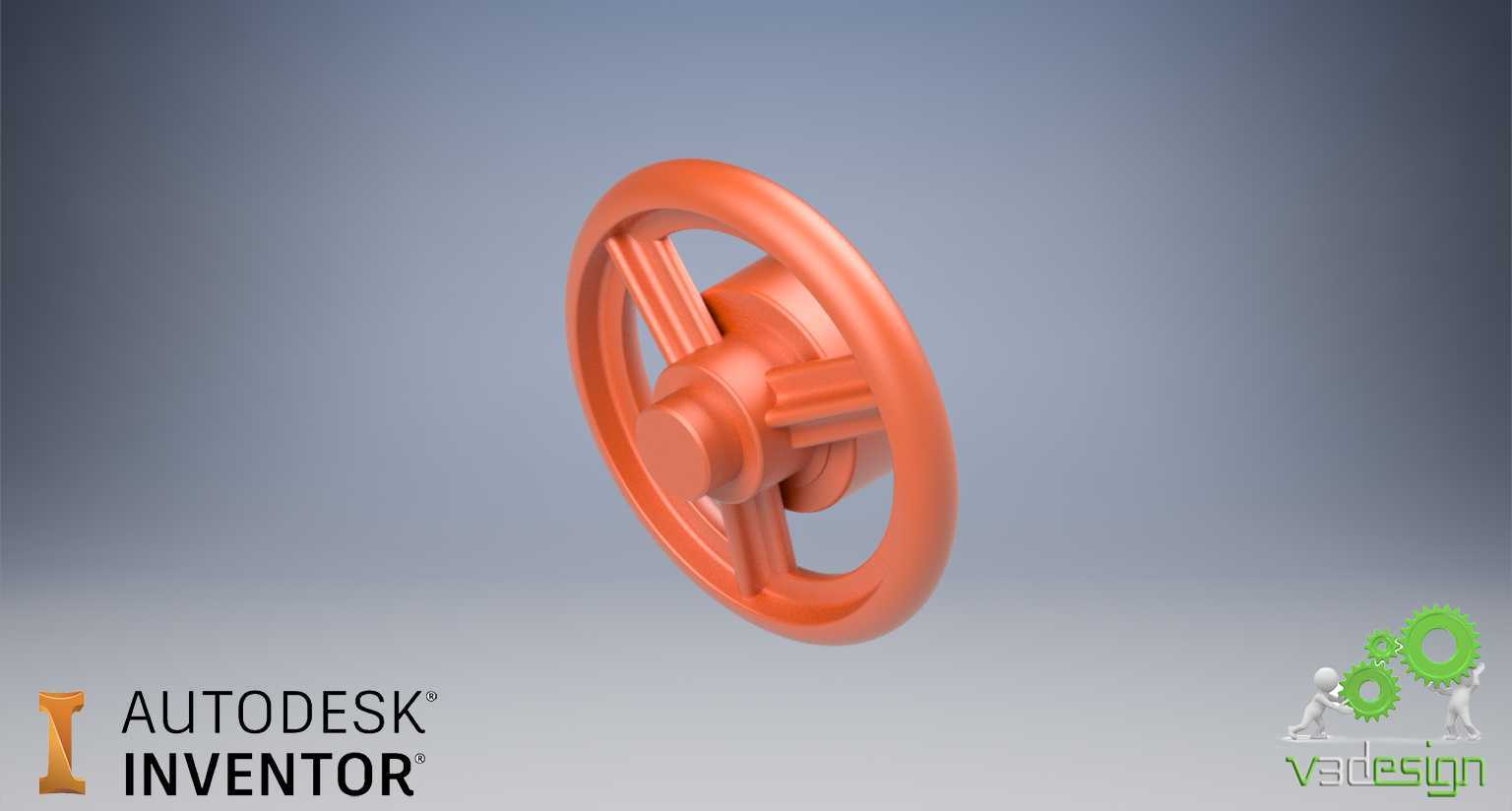

　　也不会因为直径过大超出设备操作侧的安装边界，避免和周边的防护门、操作按钮、管线排布产生干涉。再看连接轮缘和中心轮毂的三幅条结构，为什么不用四幅条或者双幅条？三幅条的结构在同等材料用量下，抗扭刚性刚好覆盖常规手动操作的力矩上限，不会出现操作时幅条形变导致的虚位，同时三幅条的排布角度刚好让操作人员在任意角度握持时，都能找到受力的幅条支撑，不会出现四幅条结构可能存在的握持空挡，也不会像双幅条那样在大扭力输入时出现幅条根部应力集中的问题。幅条和轮缘、轮毂的连接位置都做了大圆角过渡，没有尖锐的应力集中角，就算是频繁正反转操作，连接位置也不会因为长期交变应力出现开裂问题。中心的轮毂部分是整个手轮的安装基准，内孔的尺寸公差按照过渡配合设计，这款三幅条结构的手轮，是机床、工业阀门、重型调节机构上最常见的手动操控执行件，日常在普通车床进给调节、铣床主轴锁紧、管道截止阀开度控制、印刷设备工位微调这类场景里，你总能见到同结构的手轮承担力矩输入的作用。很多刚入行的结构设计师容易把手轮当成简单的环形零件来做，实际上手轮的每一处结构尺寸，都和操作力矩、安装空间、操作安全性直接挂钩。先从轮缘部分说起，这款手轮的轮缘采用了圆弧过渡的实心截面设计，握持时手掌贴合度更好，当需要输入较大操作力矩时，操作人员可以双手握持轮缘施加扭力，不会因为棱边硌手导致操作滑脱，轮缘的外径尺寸是按照常规手动操作的人机工程范围设定的，既不会因为直径过小导致需要施加过大的握持力，

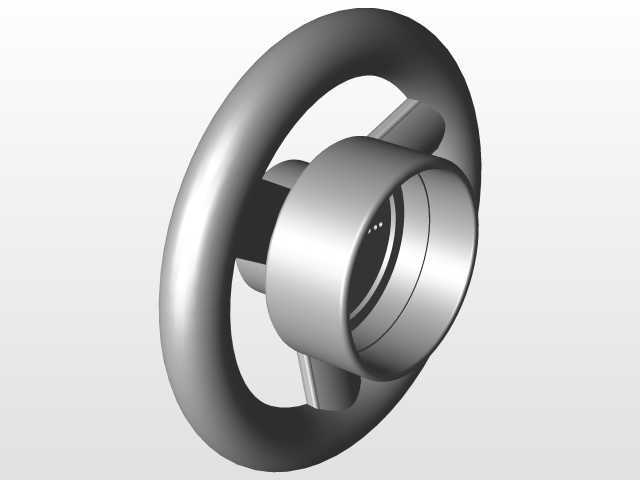

　　既可以直接套在设备的操作轴上通过平键传递扭矩，也可以加装紧定螺钉锁紧在光轴上，适配不同设备的安装需求。轮毂向外延伸的轴段长度刚好覆盖常规操作面板的厚度，安装时不会因为轴段过短导致锁紧不牢，也不会因为轴段过长突出操作面过多，勾挂操作人员的工作服或者造成磕碰风险。轮毂端面做了沉孔设计，用来容纳轴端的锁紧螺母或者端盖，安装完成后螺母不会突出手轮端面，既美观也能避免突出的棱角划伤操作人员。很多人会忽略手轮的操作转动空间要求，这款手轮在设计时已经考虑了安装后的转动净空，轮缘外侧距离安装基准面的突出距离控制在合理范围，操作人员握持转动时，指关节不会和安装面板产生摩擦，就算是戴劳保手套操作也有足够的握持空间。从实际使用场景来看，

　　这类手轮不需要额外的防滑握柄，全轮缘的握持设计可以在任意角度快速施力，适合需要频繁快速调节的工位，比如机床的尾座进给调节、工装夹具的锁紧调节、输送线的张紧度调节，相比带折叠握柄的手轮，这款手轮没有活动部件，长期使用不会出现握柄转轴松动、弹簧失效的问题，维护成本更低，在有切削液、粉尘的工业环境里，没有活动缝隙的结构也不容易积存切屑和污垢，日常清洁只需要擦拭表面即可，不会出现污垢卡滞活动部件的情况。设计这款手轮的时候，特意把所有的外表面棱角都做了倒钝处理，没有尖锐的飞边和棱角，就算是操作人员快速转动手轮的时候不小心碰到，也不会造成割伤，符合工业设备的安全设计要求。轮缘的截面厚度经过反复校核，在承受成年人最大手动扭力的时候，轮缘不会出现形变，就算是偶尔用加力杆辅助操作（虽然不推荐这种操作方式，但工业现场难免出现这类违规操作场景），轮缘也不会出现断裂变形的问题。三幅条的截面采用了椭圆过渡设计，相比矩形截面的幅条，椭圆截面的抗扭截面系数更高，同等截面积下能承受更大的扭力，同时握持幅条辅助施力的时候，手感也更圆润。中心轮毂的键槽位置做了应力释放槽，避免平键安装时键槽端部出现应力集中，长期承受冲击扭力的时候键槽位置不会开裂。从安装适配性来说，这款手轮的安装端面做了精加工，和轴肩贴合的时候能保证端面垂直度，手轮转动的时候不会出现偏摆，转动过程中轮缘的径向跳动量控制在很小的范围，操作人员转动的时候手感均匀，不会出现忽紧忽松的卡顿感。

　　很多廉价手轮因为安装端面加工精度不足，安装后轮缘偏摆，转动的时候会有明显的晃动感，长期使用会加快操作轴的磨损，这款手轮在设计时就把安装基准面的形位公差要求提得很高，从结构根源上避免了这类问题。另外，手轮的整体重量控制得很合理，不会因为过重增加操作轴的负载，也不会因为过轻导致操作时没有手感，操作人员调节的时候能通过手轮的反馈力清晰感知到调节机构的阻力变化，方便精准控制调节量，比如在调节机床进给的时候，能通过手轮的阻力变化判断刀具和工件的接触状态，避免进给过量撞刀。在和不同设备适配的时候，这款手轮的中心轮毂尺寸预留了二次加工的余量，如果用户需要不同直径的安装内孔，或者不同规格的键槽，只需要对中心轮毂进行二次加工即可，不需要修改轮缘和幅条的结构，适配性很强。不管是用在新设备的操作机构设计，还是作为老旧设备的备件替换，这款手轮的结构尺寸都能覆盖绝大多数通用工业设备的手轮安装需求，不需要额外做安装转接结构，直接替换原有手轮就能正常使用。
