雅马哈R6摩托车后摇臂三维结构设计

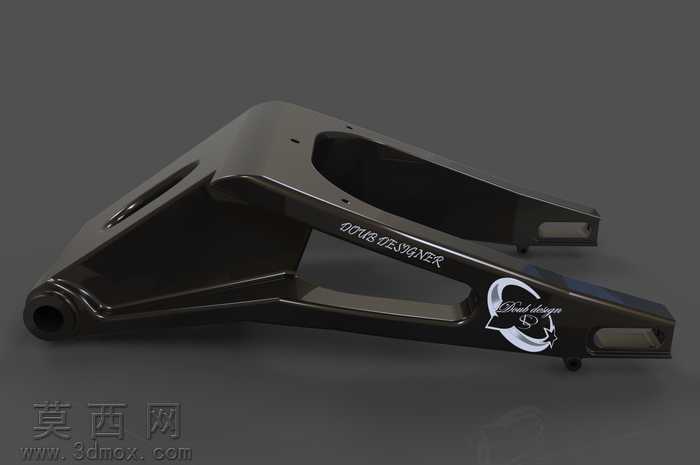

本作品为雅马哈R6摩托车专用后摇臂的三维参数化设计模型，建模过程严格遵循机车后悬挂系统的力学承载逻辑与实车装配尺寸要求，在三维建模阶段首先完成基准轴与基准面的搭建，以摇臂主轴安装孔为核心定位基准，依次绘制两侧主梁的轮廓草图，通过拉伸、切除、拔模等基础特征构建主体框架，针对摇臂与后减震连接位、后轮轴安装位、链条避让槽等关键功能区域，采用局部加厚、圆角过渡、加强筋布设的方式优化结构强度，避免应力集中问题。模型完成结构建模后进入材质与渲染环节，主体选用高强度铝合金材质预设，调整金属粗糙度参数模拟阳极氧化后的哑光黑质感，表面印刷标识采用贴花映射工艺，还原改装款摇臂的专属标识细节，渲染阶段搭建三点布光系统，主光从侧上方投射凸显摇臂的曲面流线造型，辅光补全暗部细节避免结构死角死黑，轮廓光勾勒摇臂边缘线条提升立体感，地面添加微弱反射效果增强成品真实感。设计过程中充分考量后摇臂的实际功能需求，两侧主梁采用镂空式结构设计，在保证整体抗扭强度、抗弯载荷满足赛道级行驶要求的前提下，尽可能降低部件自重，实现轻量化改装目标；摇臂前端主轴孔位预留标准轴承安装间隙，后端轮轴安装槽匹配原厂后轮固定尺寸，中部镂空区域精准避让后减震器运动行程与传动链条运行路径，所有安装孔位的孔径、孔距均参照实车测绘数据设置，可直接用于改装方案验证、3D打印样件制作、数控加工生产的参考依据。模型的曲面过渡顺滑无破面，所有特征参数保留可编辑状态，可根据不同改装需求调整摇臂长度、孔位位置、表面造型，适配不同的骑行场景与个性化改装风格，整体结构兼顾力学性能与外观视觉效果，还原了高性能摩托改装部件的设计质感。
