工业级差动夹钳工装夹具结构设计

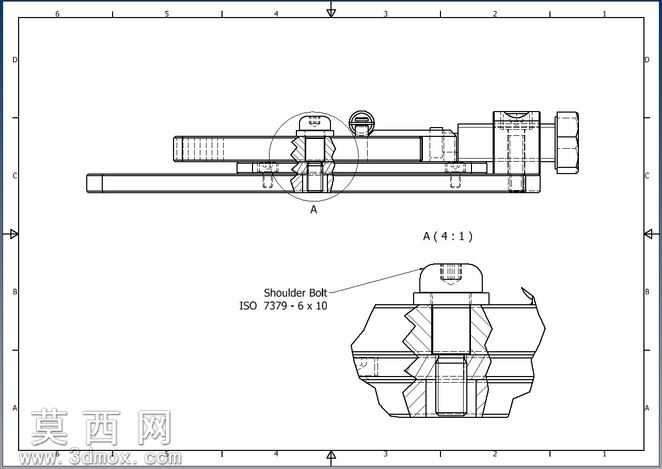

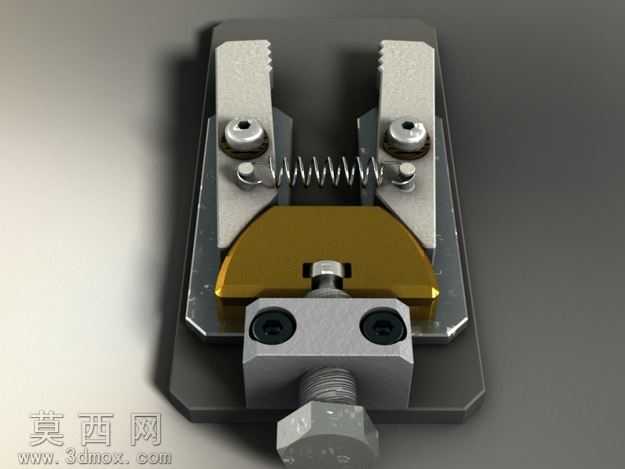

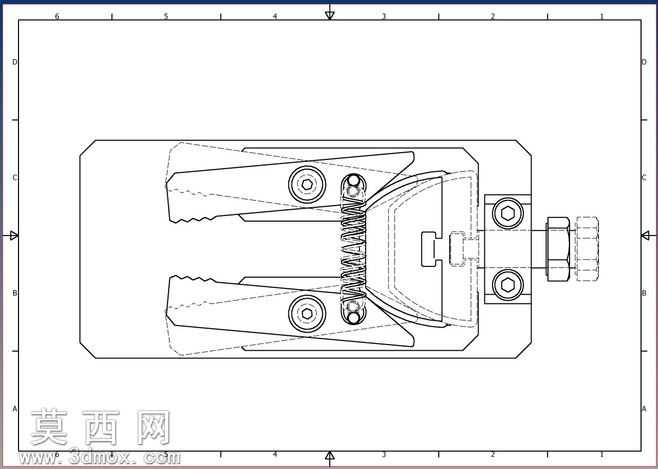

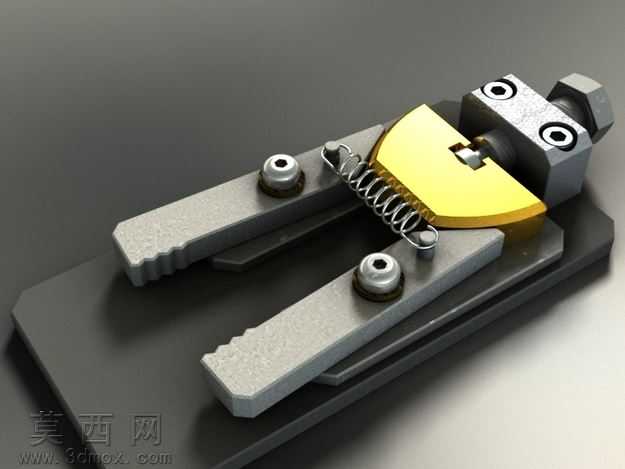

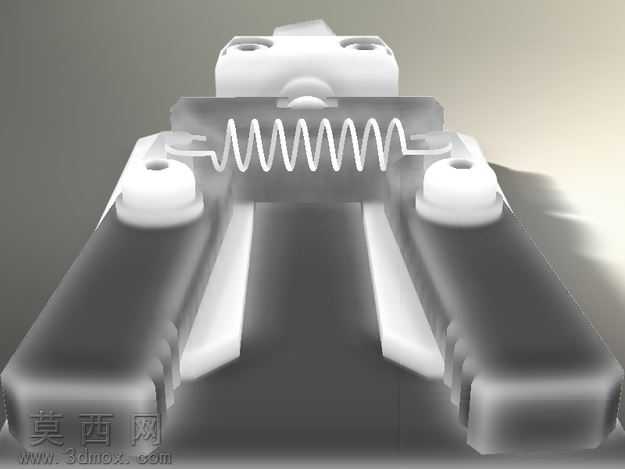

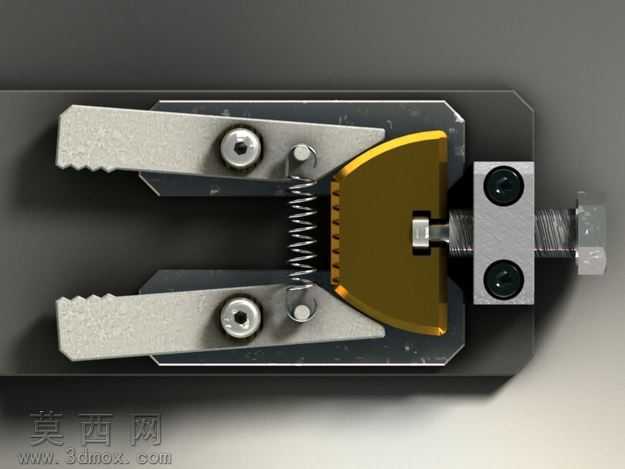

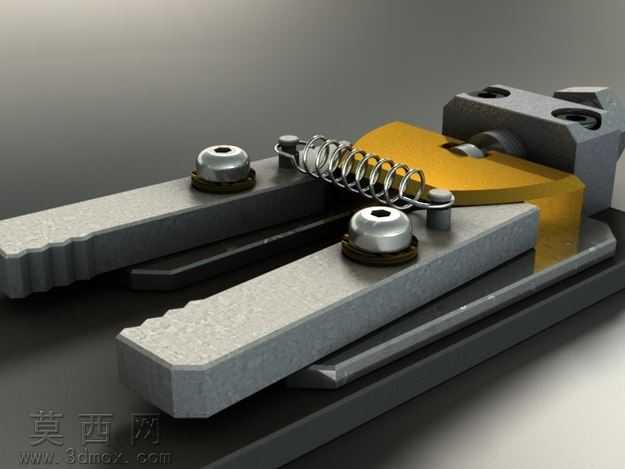

本款差动夹钳采用三维参数化建模完成整体结构设计，建模过程中对每一个零部件进行独立特征构建，从钳身基体、活动钳臂、复位弹簧到锁紧调节组件，均按照实际工装的加工装配逻辑完成特征搭建，保证各部件间的装配约束完全符合机械传动原理。渲染阶段采用金属材质分层赋予，钳身主体采用哑光磨砂钢材材质，模拟实际工装表面的喷砂处理质感，调节螺栓与销轴部件赋予亮面金属材质，区分不同机加工工艺的表面效果，钳口夹持部位采用硬质合金材质表现，突出夹持工作面的耐磨属性，弹簧部件做金属丝纹理处理，还原弹簧的绕制结构细节，整体渲染采用柔和侧光打光，清晰呈现各部件的结构层次与装配关系，避免阴影遮挡关键结构特征。结构设计上采用差动螺旋传动原理实现夹持力的精准控制，双平行钳臂通过线性导轨结构与钳身基体配合，保证夹持过程中钳口无偏移、无扭转，确保工件夹持定位精度，复位弹簧采用对称布置设计，在松开操作时可驱动钳臂快速复位，同时可通过调节尾部的差动螺母实现钳口初始位置的快速调整，适配不同尺寸规格的工件夹持需求。设计过程中重点优化了负载传递路径，夹持力通过钳臂直接传递至钳身基体，避免额外结构件承受额外载荷，同时设置了多档位负载切换结构，可根据工件夹持需求在轻载快速夹紧与重载牢固夹持之间切换，兼顾装夹效率与夹持可靠性，各活动配合部位均预留了合理的装配间隙，满足实际加工后的装配公差要求，整体结构紧凑无冗余部件，既可以作为独立手动工装使用，也可集成到自动化加工工位中作为定位夹紧单元使用，适配机加工、装配、检测等多类场景的工件夹持需求。
