汽车挡风玻璃密封装配工装夹具

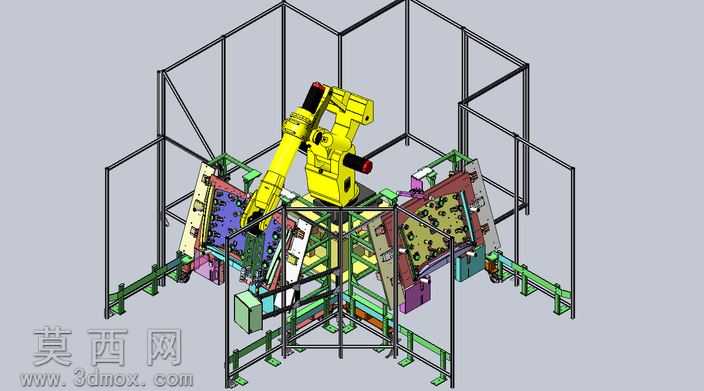

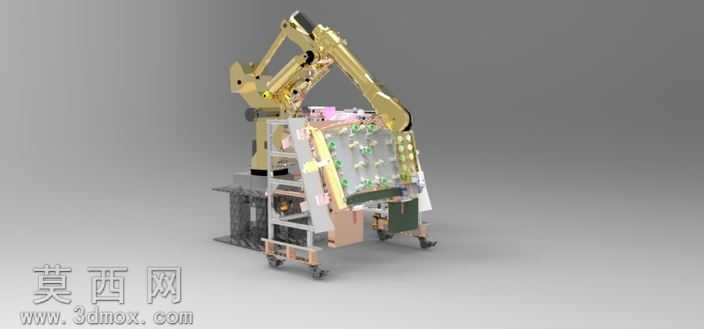

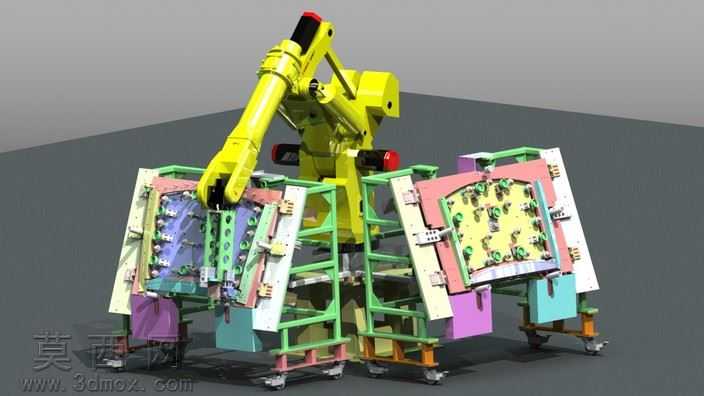

本模型为汽车前挡风玻璃密封装配专用夹具，整体采用框架式防护结构搭配多工位回转式装配布局，通过三维建模完整还原了整套工装的机械结构与装配逻辑。建模过程中对每一处功能部件都做了精细化还原：外围采用标准工业铝型材搭建安全防护框架，既保证工装运行时的人员安全，也为内部管线排布提供支撑；中心搭载多面回转式夹具基座，可同时承载多套玻璃定位工装，配合中间布置的工业机器人完成自动化涂胶与密封件装配作业，大幅提升单工位的生产节拍。每套玻璃定位工装都根据挡风玻璃的曲面轮廓设计了仿形定位块，采用硬质耐磨材质制作定位接触面，避免玻璃装配过程中出现划伤，同时搭配多组气动夹紧单元，可实现玻璃的快速定位与锁紧，保证密封件安装时玻璃位置无偏移。模型中对气动回路的走线、夹紧单元的安装位置、机器人的作业行程都做了精准匹配，所有运动部件都预留了合理的活动间隙，避免实际运行中出现干涉问题。整套工装的设计思路围绕汽车玻璃密封装配的工艺需求展开，兼顾定位精度、操作便捷性与生产效率，既可以满足小批量多车型的柔性生产需求，也能适配自动化产线的高速作业要求，模型完整呈现了工装的装配关系与功能细节，可直接用于同类工装设计的参考与结构验证。
