高精度机械式游标卡尺三维建模作品

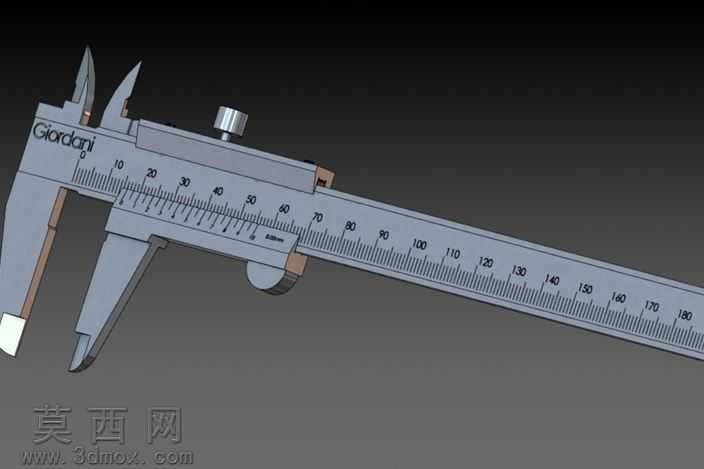

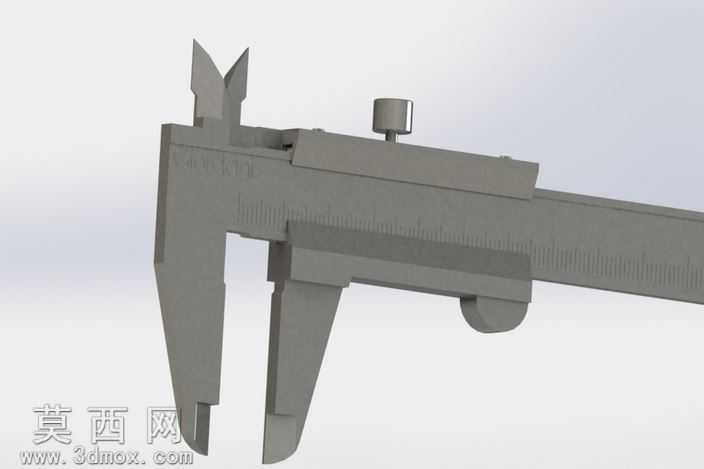

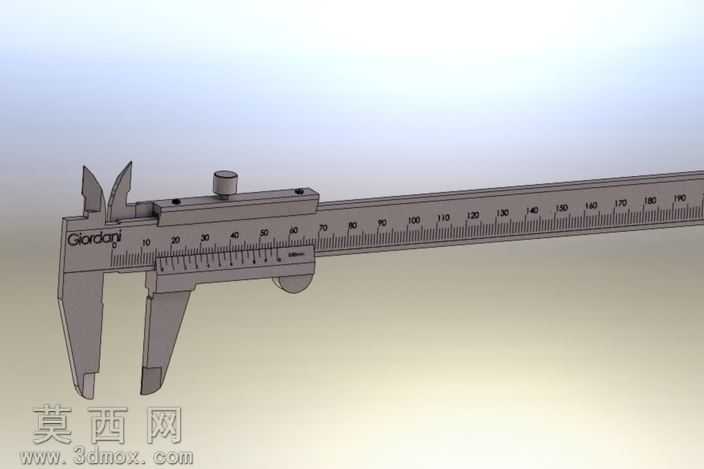

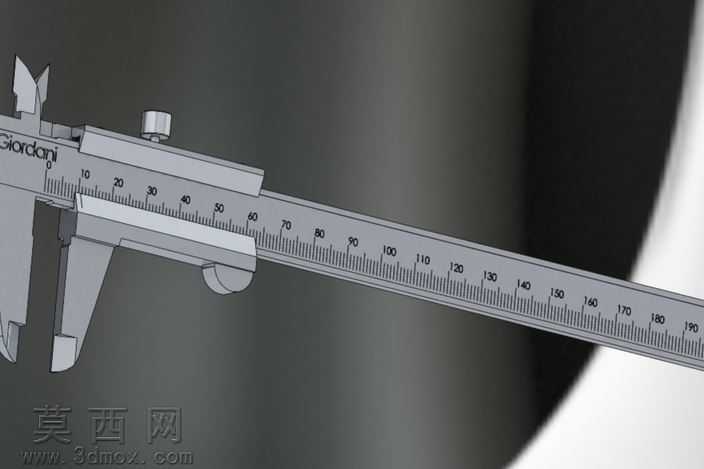

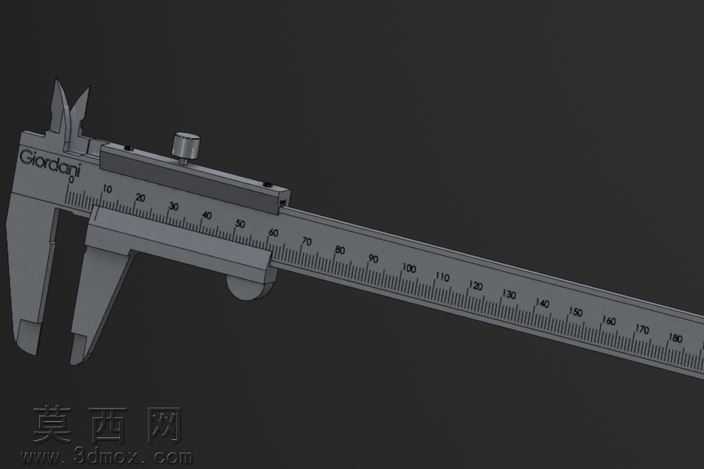

本作品为机械式游标卡尺的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段以实物卡尺的结构逻辑为核心，首先搭建主尺基体的基础轮廓，精准复刻主尺上的刻度排布逻辑，刻度线的间距、长度比例完全符合公制游标卡尺的计量标准，主尺尺身的倒角、边缘过渡圆角都做了精细化处理，避免生硬的直角结构，还原实物的工艺质感。针对游标滑动组件，建模时严格匹配主尺的导轨配合尺寸，还原了游标与主尺之间的滑动配合结构，同时复刻了游标上的微调装置、锁紧螺钉的完整结构，螺钉的螺纹细节、旋钮的滚花纹理都做了对应呈现，保证结构的完整性与可动性的逻辑还原。内测量爪、外测量爪、深度测量杆的结构都按照实物的功能形态建模，测量爪的刃口角度、接触面的平面度都在模型中做了对应体现，深度杆与主尺尾部的配合结构也完整还原，还原卡尺多场景测量的功能结构特征。材质与渲染阶段，主尺与游标基体采用哑光不锈钢材质，调整材质的金属粗糙度、反射参数，还原量具常用的磨砂不锈钢质感，避免过高的反光影响结构展示；锁紧螺钉、微调旋钮采用亮面金属材质，与尺身材质形成视觉区分，刻度线采用深色哑光材质，模拟实物激光刻字的视觉效果，保证刻度清晰可辨。渲染时采用柔和的侧方主光源搭配补光，弱化生硬阴影，清晰展现尺身的刻度细节、各部件的配合间隙与结构层次，背景采用深灰色纯色背景，突出卡尺主体的结构形态，同时在画面中呈现半透明的水印标识，兼顾展示效果与版权标识需求。整个建模过程以结构还原为核心，兼顾视觉真实感，完整呈现了机械式游标卡尺的工业设计美感与精密结构特征，可用于机械教学演示、量具结构展示、工业设计参考等场景。
