铸造机械加工壳体组件三维结构设计

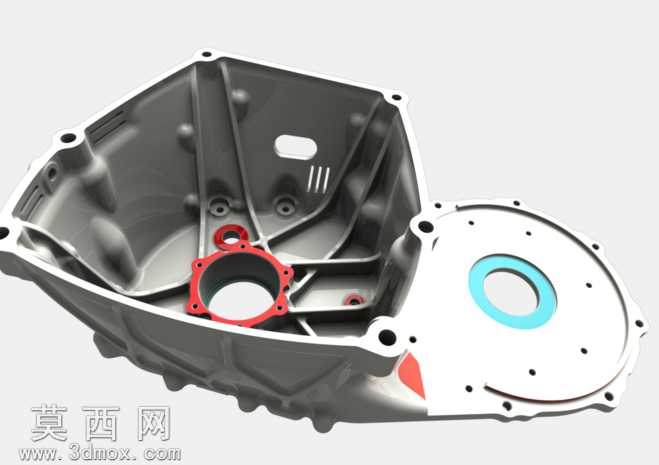

本作品为铸造后经机械加工成型的壳体组件三维模型，建模过程严格遵循铸造工艺与机加工工艺的设计规范，完整还原了该类零部件从毛坯成型到精加工后的全结构特征。建模初期先梳理壳体的整体功能定位，该部件作为动力总成的承载防护壳体，需要兼顾结构强度、安装定位精度与轻量化需求，因此先通过草图绘制构建壳体的外轮廓基准，结合铸造拔模斜度要求设置均匀的壁厚，避免铸造过程中出现缩孔、浇不足等缺陷，同时在壳体内部设计交错分布的加强筋结构，在不额外增加整体壁厚的前提下大幅提升壳体的抗扭、抗弯结构强度，筋条的排布走向充分匹配壳体受力的传递路径，将安装点位的载荷均匀分散到整个壳体壁面。针对需要机械加工的部位，建模时单独区分了铸造毛坯面与机加工面的特征：各个安装法兰面、轴承配合孔位、密封槽结构都预留了合理的机加工余量，孔位周边设计了凸台结构减少机加工的切削量，同时保证配合面的平面度要求。模型中还原了红色密封衬垫的安装位、侧端白色端盖的配合止口、端盖上的环形密封槽结构，所有安装孔的位置度、孔径尺寸都按照实际装配公差要求进行参数化建模，可直接用于后续的工程图导出与工艺校验。材质渲染阶段，壳体主体采用铸铝经喷砂氧化后的哑光金属质感，还原铸造毛坯面的细微颗粒纹理，机加工面设置为更细腻的亮面金属效果，区分不同加工工艺的表面特征；密封衬垫采用红色橡胶材质，还原橡胶的半哑光弹性质感，端盖部分做了白色涂装与蓝色密封环的分色处理，清晰呈现不同组件的装配关系。整个模型的装配逻辑完全按照实际生产的装配流程搭建，各个部件的配合约束完整，不存在干涉问题，既可以用于铸造工艺的模流分析参考，也可以用于机加工工艺的工序排布验证，完整展现了这类铸造机加工零部件从工艺设计到结构落地的全流程设计思路，结构细节覆盖了拔模斜度、加工余量、加强筋、安装定位、密封配合等核心设计要点，符合工业级零部件的建模精度要求。
