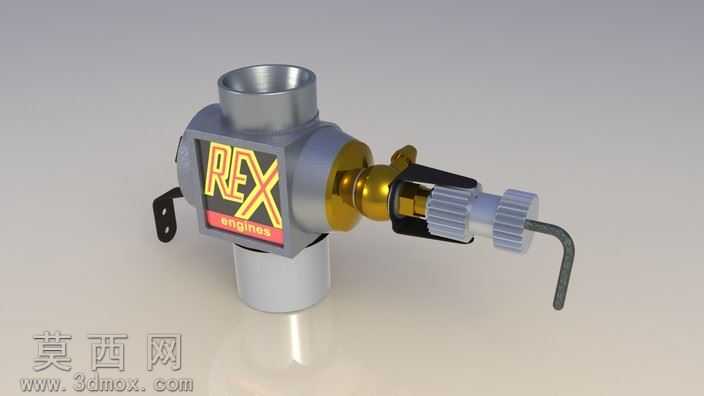

NovarossiR50F航空发动机化油器结构模型

本模型为Novarossi REX R50F航空发动机配套化油器的高精度三维建模成果，建模过程中严格参照实物测绘尺寸与航模发动机化油器的通用设计规范，对各部件的装配关系、外形轮廓与功能结构进行了1:1还原。建模阶段首先梳理化油器的整体组成逻辑，将整体拆分为主体腔体、进气接口、油量调节旋钮、燃油输入接头、固定安装支架、标识铭牌区域六大核心模块，通过参数化草图绘制各部件的截面轮廓，运用拉伸、旋转、扫掠等基础建模命令构建基础实体，再对调节旋钮的滚花纹理、接头部位的密封台阶、支架的安装定位孔、腔体的进出气通道等细节特征进行精细化处理，确保各部件的尺寸公差符合实际装配要求，可完成无干涉的虚拟装配演示。材质与渲染环节针对不同部件的实际材质属性进行区分设置：主体腔体采用铸铝材质，调整金属粗糙度与反射参数还原哑光铸铝的磨砂金属质感；调节旋钮与燃油接头部位设置为黄铜材质，通过调整金属色泽与高光参数还原铜件的温润金属光泽；调节旋钮的操作部位设置为工程塑料材质，还原塑料件的低反光哑光质感；标识铭牌区域单独设置贴图材质，精准还原原厂REX engines的标识配色与字体细节，最终渲染效果可清晰呈现各部件的材质差异与结构层次。结构设计上完整还原了该型化油器的功能特征，包含垂直布置的进出气通道、侧置的燃油输入通路、带弯管的油量调节结构、带安装孔的固定支耳，各部件的连接位置、活动部件的行程空间都按照实物功能逻辑进行预留，既可以用于航模发动机的结构教学演示，也可作为航空动力系统相关设计的参考素材，帮助设计者理解小型两冲程航模发动机化油器的燃油供给、气量调节的结构实现逻辑，为同类型小型化油器的结构优化、外观设计提供直观的三维参考。
