方形回绕式异形弹簧三维结构设计

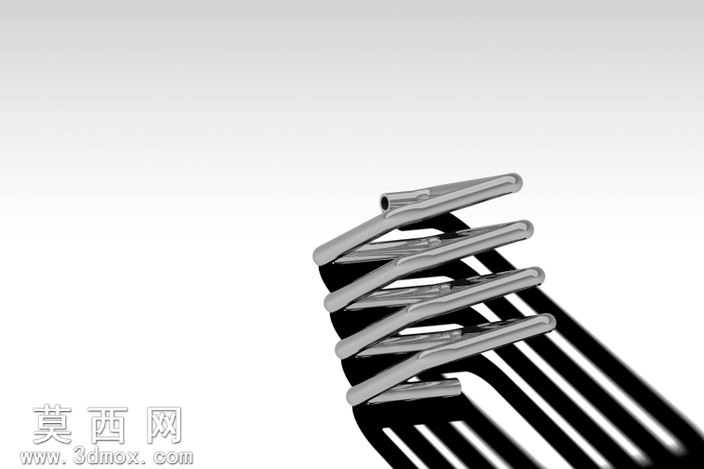

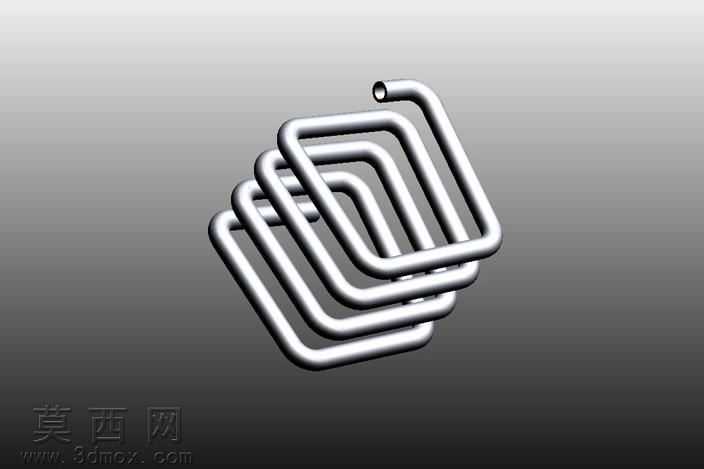

本作品为非标准形态的方形回绕式弹簧三维建模成果，区别于常规圆柱螺旋弹簧的圆形截面螺旋结构，该弹簧整体采用方形轮廓的多圈回绕式结构设计，建模过程依托三维参数化设计工具完成，首先通过基准平面搭建确定弹簧的整体外轮廓尺寸，以等边长的方形路径作为弹簧丝的中心轨迹基准，精准控制每一圈方形回绕的边长一致性与圈间间距，保证各圈结构平行对齐无错位偏移。建模时采用扫掠特征作为核心构建方式，首先绘制符合弹簧丝直径规格的圆形截面草图，将截面沿预先搭建的方形螺旋回绕路径进行扫掠生成主体结构，针对弹簧两端的伸出端结构，单独绘制平滑过渡的弯曲线段路径，保证伸出端与主体回绕圈的衔接处曲率连续，无生硬折角或结构断层，还原实际弹簧加工时的弯管成型工艺特征。材质设置上选用常见的弹簧钢材质参数，调整材质的金属粗糙度、反光度与环境反射参数，渲染出金属弹簧表面的哑光金属质感，同时添加细微的表面纹理模拟弹簧冷拔成型后的表面肌理，避免材质表现过于塑料化。结构设计层面，该方形弹簧可适配方形安装空间的弹性缓冲需求，相比常规圆形弹簧能够更好地贴合方形安装腔体，减少空间浪费，建模过程中对弹簧丝的弯曲半径进行了工艺合理性校验，保证弯曲半径大于弹簧丝直径的最小工艺要求，避免出现加工时开裂的结构问题，整体模型结构完整，特征参数可编辑，可直接用于后续的装配仿真、力学性能模拟或者加工出图参考，清晰展现了异形弹簧的结构特点与建模逻辑，为同类非标准弹性元件的三维建模提供了清晰的参考思路。
