机箱专用飞边铝型材截面结构设计

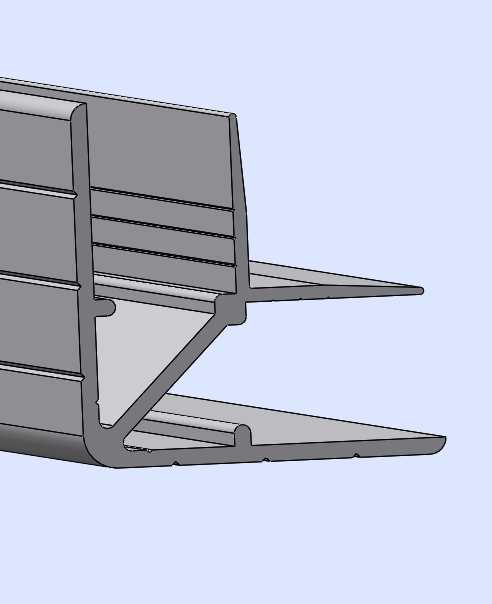

　　这类带双侧飞边的异形铝型材，是工业机箱、机柜装配场景里的专用嵌装型材，主要用于机箱侧板、面板与框架主体的快速卡合装配，替代传统螺丝固定的繁琐工序，在通讯机箱、工控设备机箱、测试仪器外壳的批量装配场景中应用十分广泛。从截面结构来看，型材主体采用多腔加强筋布局，主体承载侧设置三道平行加强肋，肋板厚度均匀控制在1.2-1.5mm区间，既保证型材整体的抗弯折强度，又能控制型材米重，降低原材料成本。两侧向外延伸的飞边结构做了渐变收薄处理，飞边根部与主体连接处做了R2圆角过渡，避免应力集中导致装配时飞边断裂，飞边末端厚度收至0.8mm，具备一定弹性变形量，装配时可顺着机箱框架的卡槽滑入，到位后依靠飞边的弹性回位卡紧卡槽内壁，

　　不需要额外打胶或者加装紧固件，装配效率比传统螺丝固定提升60%以上。设计这类型材截面的时候，首先要匹配对应机箱框架的卡槽尺寸，卡槽的开口宽度、深度公差要和飞边的厚度、伸出长度做适配，飞边的伸出长度控制在8-10mm，保证卡入后有足够的咬合量，不会因为设备运输过程中的振动出现松脱。主体部分的卡槽结构是用来嵌装机箱面板的，内侧设置的两道平行凸棱，是用来卡装密封胶条或者屏蔽弹片的，凸棱高度0.5mm，间距3mm，刚好适配常规宽度的导电泡棉或者橡胶密封条，既可以实现机箱的IP防护等级要求，也能满足电磁屏蔽的装配需求，不需要在型材上额外加工密封槽，一次挤出成型就能完成功能结构的加工。型材的安装边界需要注意，主体安装面的平面度公差控制在0.

　　2mm/米以内，保证和机箱框架贴合时没有缝隙，飞边的对称度公差控制在0.1mm以内，避免两侧卡入深度不一致导致面板装配倾斜。在实际选型应用中，这类型材常搭配同系列的机箱角码、端盖使用，型材切割长度根据机箱的实际高度、宽度尺寸定制，切割端面需要做去毛刺处理，避免装配时刮伤操作人员或者划破密封胶条。和普通平板铝型材相比，这种带飞边卡合结构的型材，不需要在型材上预钻安装孔，也不需要在框架上攻丝，装配时只需要将型材对准卡槽推入即可，拆卸维护时只需要用平口工具撬动飞边就能拆下，后期维护更换面板的操作十分便捷。从结构强度角度验证，这类型材的米重大概在0.8-1.2kg区间，单根长度1米的型材可以承受15kg以上的侧向载荷，完全满足常规工控机箱、

　　通讯机箱的面板承载需求，不会因为面板上安装开关、显示屏等部件出现型材变形的问题。挤出生产时，截面的壁厚差控制在0.3mm以内，避免挤出过程中出现出料速度不均导致的型材扭曲、弯曲问题，后续的阳极氧化处理层厚度控制在8-12μm，保证型材表面的耐磨、耐腐蚀性能，适配工业车间、户外通讯基站等不同使用场景的环境要求。在三维建模过程中，这类型材的截面绘制需要严格把控各部位的圆角、壁厚参数，尤其是飞边与主体连接的过渡位置，不能出现直角尖角，否则挤出模具在该位置容易出现应力开裂，影响模具使用寿命，同时建模时要预留挤出后的变形余量，保证最终生产出的型材尺寸符合装配公差要求。
